Produktbeschreibung

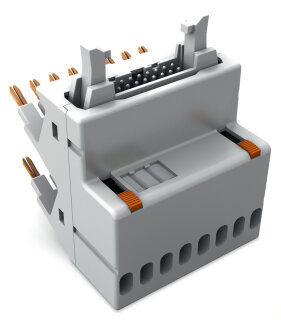

Der Interface Adapter 857-980 ist ein 16-poliges Übergabemodul für analoge Signalverdrahtung in Industriesteuerungen und SPS-Anwendungen. Der Adapter verfügt über einen 8-Kanal-Ein- oder -Ausgang mit einer Betriebsspannung bis 30 V DC und einem Grenzdauerstrom von 1 A pro Kanal. Der Übergangswiderstand liegt bei maximal 20 mOhm und ermöglicht stabile Signalübertragung ohne nennenswerte Spannungsverluste. Das Gerät entspricht DIN 41651 für den Systemanschluss und nutzt einen steckbaren Stecker für die Feldseite im Brückerschacht. Die Betriebstemperatur reicht von -25 bis +70 °C, die Lagerungstemperatur von -40 bis +85 °C. Das Gehäuse besteht aus Polyamid (PA66) in Brennbarkeitsklasse V0 nach UL 94.
Anwendungsbereiche
Typische Einsatzfelder sind die Anbindung von Analogsensoren (Temperatur, Druck, Position) an SPS-Steuerungen sowie die Signalaufbereitung in Verpackungsmaschinen und Förderanlagen. Das Modul eignet sich auch für Test- und Laboraufbauten in der Automatisierungstechnik, wo Feldverdrahtung und System-Seite getrennt erfolgen.
Vorteile gegenüber Alternativen
Im Unterschied zu festgelöteten Adapter-Platinen ermöglicht die Steckverbinderlösung schnelle Austauschmöglichkeit ohne Neuverkabelung. Das Modul wird als steckbares Einzelelement in Karton verpackt und ist Made in Germany nach DNV zertifiziert.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0414 kg
|
| Artikelgewicht: |
0,0414 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,70 × 6,70 × 7,80 cm |
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
8-Kanal-Analogein- oder -ausgang |
| Betriebsspannung |
<= DC 30 V |
| Grenzdauerstrom |
1 A
|
| Übergangswiderstand |
<= 20 mOhm |
Sicherheit und Schutz
| Spannungsfestigkeit Kontakt/Kontakt (AC, 1 min) |
0,5kVeff |
| Schutzart |
IP20 |
Anschlussdaten
| Anforderungsstufe |
3 |
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Stiftleiste |
| Polzahl 1 |
16 |
| Anschlusstyp |
Feld |
| Bauform |
Stecker für Brückerschacht |
| Polzahl |
16 |
Anschluss 1
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Stiftleiste |
| Polzahl 1 |
16 |
| Anschlusstyp |
System |
Anschluss 2
| Bauform |
Stecker für Brückerschacht |
| Polzahl |
16 |
| Anschlusstyp |
Feld |
Mechanische Daten
| Montageart |
Steckbares Modul |
Werkstoffdaten
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,57MJ |
| Gewicht |
41,4 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-25 ... +70 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +85 °C |
| Relative Feuchte |
5 ... 95 % (keine Betauung zulässig) |
Normen und Bestimmungen
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454995164 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121402 |
| eCl@ss 10.0 |
19-17-90-01 |
| eCl@ss 9.0 |
19-17-90-01 |
| ETIM 9.0 |
EC002780 |
| ETIM 10.0 |
EC002780 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
dd36189c-f0fd-4e0c-8c16-ee914fdf71c9 |
| SCIP notification number (Belgium) |
ff880780-c2cb-4575-bf9d-c1f80cbe0320 |
| SCIP notification number (Bulgaria) |
26b4cd39-d03c-437b-8676-62e7e90fda62 |
| SCIP notification number (Czech Republic) |
d4ad5d9f-72d9-475c-b447-a00c567f2691 |
| SCIP notification number (Denmark) |
f5f9d403-9f7f-4474-913e-73cddb61e9e0 |
| SCIP notification number (Finland) |
6d9728e4-638f-41ab-96f5-fedf63659103 |
| SCIP notification number (France) |
93b61fa7-f345-4a90-a337-633264c1b190 |
| SCIP notification number (Germany) |
8529b258-9008-475f-a564-11efb66620da |
| SCIP notification number (Hungary) |
80696cec-d99c-4aea-8841-61da8d759a89 |
| SCIP notification number (Italy) |
bb4f037d-8599-4b06-b8bb-cc28bb748190 |
| SCIP notification number (Netherlands) |
9ca13b4f-51d3-4a45-9010-7db0f2b49ad0 |
| SCIP notification number (Poland) |
68a61ca6-c964-48f4-8d4e-ec6bde1efba9 |
| SCIP notification number (Romania) |
6d0db4df-d9f6-4bfe-a883-bae626009a7a |
| SCIP notification number (Sweden) |
494f3f33-0ee7-4dbd-b351-b41868004926 |
