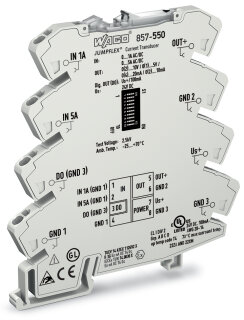

Strommessumformer 857-550 AC/DC 0...5 A Analogausgang

Strommessumformer 857-550 AC/DC 0...5 A Analogausgang

Artikelnummer: WAG-857-550
GTIN: 4050821226734
HAN: 857-550
Inhalt: 1 Stück

Strommessumformer 857-550 für AC/DC 0...1 A und 0...5 A mit konfigurierbarem Analog- und Digitalausgang. TRMS-Messung, galvanische 3-Wege-Trennung, DIP-Schalter.

238,61 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 368,90 €

● Bestellbar, Lieferzeit 3 - 4 Wochen (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Strommessumformer 857-550 von WAGO erfasst Wechsel- und Gleichströme im Bereich AC/DC 0...1 A (Eingang IN 1) und AC/DC 0...5 A (Eingang IN 2) und wandelt diese in kalibrierte Analogsignale um. Die Messgenauigkeit basiert auf einer Echteffektivwert-Messung (TRMS) mit konfigurierbarer Messbereichsumschaltung. Der Umformer bietet zwei Ausgangsarten: analoge Spannungsausgänge (0...5 V, 1...5 V, 0...10 V, 2...10 V) und Stromausgänge (0...10 mA, 2...10 mA, 0...20 mA, 4...20 mA). Der digitale Schaltausgang ermöglicht frei konfigurierbare Schaltschwellen mit einer Hysterese von 5 mA und zwei Schaltverhalten (GND-schaltend oder Versorgungsspannung-schaltend). Die Anschlussleiter werden mit Push-in CAGE CLAMP® befestigt; Querschnitte 0,08...2,5 mm² (eindrätig) oder 0,34...2,5 mm² (feindrätig) sind zulässig. Betriebsspannung ist DC 24 V, die Baubreite beträgt 6 mm.

Anwendungsbereiche

Typische Einsatzfelder sind Strombewachung in Schaltschränken und Automatisierungsverteilern, Überstrommelder in Maschinensteuerungen sowie Energiemonitoring in Verpackungs- und Förderanlagen. Die galvanische 3-Wege-Trennung mit 2,5 kV Prüfspannung gewährleistet sichere Potentialtrennung zwischen Eingang und Ausgang. Konfiguration erfolgt über DIP-Schalter oder PC-Software (WAGO Interface). Der Frequenzbereich 16...400 Hz deckt Netzfrequenzen und Frequenzumrichter-Ausgänge ab. Umgebungstemperatur -25...+70 °C bei Nennstrom, Lagertemperatur -40...+85 °C.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0640 kg
Artikelgewicht:	0,0640 kg
Abmessungen ( Länge × Breite × Höhe ):	9,78 × 0,60 × 9,40 cm

Technische Daten

Hinweise

Sicherheitshinweis	Eingang und Ausgang müssen zu gefährlichen aktiven Teilen eine sichere Trennung aufweisen!

Technische Daten

Konfigurationsmöglichkeiten	DIP-SchalterWAGO Interface-Konfigurationssoftware
Eingangssignalart	Strom
Eingangssignal (Strom)	AC/DC 0 ... 1 A (IN 1)AC/DC 0 ... 5 A (IN 2)
Frequenzbereich	16 ... 400 Hz
Eingangswiderstand (Stromeingang)	47 m? (IN 1)10 m? (IN 2)
Eingangsstrom max.	10 A (IN 1; 5 s); 15 A (IN 2; 5 s)
Ansprechschwelle	2 mA (IN 1); 4 mA (IN 2)
Ausgangssignalart	StromSpannung
Ausgangssignal (Spannung)	0 ... 5 V1 ... 5 V0 ... 10 V2 ... 10 V
Ausgangssignal (Strom)	0 ... 10 mA2 ... 10 mA0 ... 20 mA4 ... 20 mA
Bürde Spannungsausgang	>= 2 kOhm (Es kann zu Einschränkungen im Temperaturbereich kommen.)
Bürde Stromausgang	<= 600 Ohm Es kann zu Einschränkungen im Temperaturbereich kommen.
Schaltspannung (DO) max.	angelegte Versorgungsspannung
Dauerstrom (DO) max.	100 mA (keine interne Begrenzung)
Anzahl der Schaltschwellen (DO)	1 (einstellbar)
Messverfahren	Echteffektivwert-Messung (TRMS); arithmetischer Mittelwert
Softwarefilter; einstellbar	gleitender Mittelwert (Filterstufe: 30)
Sprungantwort typ.	60 ms
Übertragungsfehler typ.	<= 0,1 % vom Endwert
Übertragungsfehler max.	<= 0,4 % vom Endwert
Temperaturkoeffizient	<= 0,01 %/K
Art der Versorgung	DC 24 V (SELV)
Versorgungsnennspannung US	DC 24 V
Versorgungsspannungsbereich	±30 %
Stromaufnahme bei Versorgungsnennspannung	<= 40 mA (+ IDO)

Konfiguration

Konfigurationsmöglichkeiten	DIP-SchalterWAGO Interface-Konfigurationssoftware

Eingang

Eingangssignalart	Strom
Eingangssignal (Strom)	AC/DC 0 ... 1 A (IN 1)AC/DC 0 ... 5 A (IN 2)
Frequenzbereich	16 ... 400 Hz
Eingangswiderstand (Stromeingang)	47 m? (IN 1)10 m? (IN 2)
Eingangsstrom max.	10 A (IN 1; 5 s); 15 A (IN 2; 5 s)
Ansprechschwelle	2 mA (IN 1); 4 mA (IN 2)

Ausgang Analog

Ausgangssignalart	StromSpannung
Ausgangssignal (Spannung)	0 ... 5 V1 ... 5 V0 ... 10 V2 ... 10 V
Ausgangssignal (Strom)	0 ... 10 mA2 ... 10 mA0 ... 20 mA4 ... 20 mA
Bürde Spannungsausgang	>= 2 kOhm (Es kann zu Einschränkungen im Temperaturbereich kommen.)
Bürde Stromausgang	<= 600 Ohm Es kann zu Einschränkungen im Temperaturbereich kommen.

Ausgang Digital

Schaltspannung (DO) max.	angelegte Versorgungsspannung
Dauerstrom (DO) max.	100 mA (keine interne Begrenzung)
Anzahl der Schaltschwellen (DO)	1 (einstellbar)

Signalverarbeitung

Messverfahren	Echteffektivwert-Messung (TRMS); arithmetischer Mittelwert
Softwarefilter; einstellbar	gleitender Mittelwert (Filterstufe: 30)
Sprungantwort typ.	60 ms

Messabweichung

Übertragungsfehler typ.	<= 0,1 % vom Endwert
Übertragungsfehler max.	<= 0,4 % vom Endwert
Temperaturkoeffizient	<= 0,01 %/K

Versorgung

Art der Versorgung	DC 24 V (SELV)
Versorgungsnennspannung US	DC 24 V
Versorgungsspannungsbereich	±30 %
Stromaufnahme bei Versorgungsnennspannung	<= 40 mA (+ IDO)

Sicherheit und Schutz

Bemessungsspannung	300 V
Schutzart	IP20
Prüfspannung (Eingang/Ausgang/Versorgung)	AC 2,5 kV; 50 Hz; 1 min
Überspannungskategorie	II
Verschmutzungsgrad	2
Art der Isolierung (Eingang/Analogausgang/Versorgung)	Funktionsisolierung
Art der Isolierung (benachbarte Geräte)	Verstärkte Isolierung (sichere Trennung)

Prüfspannung

Prüfspannung (Eingang/Ausgang/Versorgung)	AC 2,5 kV; 50 Hz; 1 min

Isolationskoordination

Überspannungskategorie	II
Verschmutzungsgrad	2
Art der Isolierung (Eingang/Analogausgang/Versorgung)	Funktionsisolierung
Art der Isolierung (benachbarte Geräte)	Verstärkte Isolierung (sichere Trennung)

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	6 mm / 0.236 inch
Höhe	94 mm / 3.701 inch
Tiefe ab Oberkante Tragschiene	97,8 mm / 3.85 inch

Mechanische Daten

Montageart	Tragschiene 35

Werkstoffdaten

Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,418MJ
Gewicht	64 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-25 ... +70 °C (bei Nennstrom, in Einzelanordnung; -25 ... +60 °C in Verbundanordnung)
Umgebungstemperatur (Lagerung)	-40 ... +85 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 25 K)
Relative Feuchte	5 ... 95 % (keine Betauung zulässig)
Einsatzhöhe max.	2000 m

Normen und Bestimmungen

Konformitätskennzeichnung	CE
EMV-Störfestigkeit	EN 61000-6-2
EMV-Störaussendung	EN 61000-6-3; EN 61000-6-4
Normen/Bestimmungen	EN 50121-3-2DNVEN 61010-2-201

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	1 St.
Verpackungsart	Beutel
Ursprungsland	DE
GTIN	4050821226734
Zolltarifnummer	85437090300

Produktklassifikation

UNSPSC	41113630
eCl@ss 10.0	27-21-01-23
eCl@ss 9.0	27-21-01-23
ETIM 9.0	EC002475
ETIM 10.0	EC002475
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	1303-86-21317-36-87439-92-175980-60-879-94-780-05-7
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol4,4'-isopropylidenediphenolDiboron trioxideLeadLead monoxidePhosphine oxide, diphenyl(2,4,6-trimethylbenzoyl)-
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	6(c)7(a)7(c)-I7(c)-II
SCIP notification number (Austria)	50f64a02-d6d3-4adb-a7b9-f815da2344ad
SCIP notification number (Belgium)	0e04df68-4c33-4c78-ade6-82bf60716e8f
SCIP notification number (Bulgaria)	d1dc9f2a-4544-48c8-8c42-717ec18dc517
SCIP notification number (Czech Republic)	1a2ce406-9928-4d64-aeb5-27a0e58a61ff
SCIP notification number (Denmark)	4e1a4190-497b-4457-98c6-445a2a2407aa
SCIP notification number (Finland)	10e56fdb-95fd-4317-8b19-0eec048887fc
SCIP notification number (France)	0152e5b3-4bb3-407b-962c-95da92c8f591
SCIP notification number (Germany)	7d05eaec-2f49-4372-825c-639900cb0cfa
SCIP notification number (Hungary)	8a6d556b-a2a5-47d7-be2c-0f7f08b455aa
SCIP notification number (Italy)	80363ecc-0750-47b3-8adc-6d8d376cb109
SCIP notification number (Netherlands)	4c0930d7-0757-44b2-a2ac-a852f21c8101
SCIP notification number (Poland)	e163f598-e916-448a-8e77-616fb920165c
SCIP notification number (Romania)	c1c27efe-e372-4fb2-b5a4-5eac757ec01f
SCIP notification number (Sweden)	6a471be4-9d63-4d9d-9da5-8ddf090e997c
