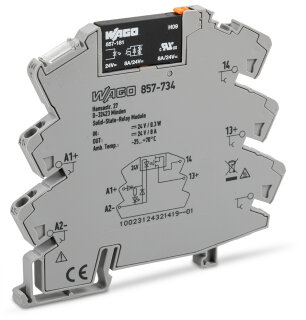

Solid-State-Relaismodul 857-734 DC 24 V 8 A Push-in

Solid-State-Relaismodul 857-734 DC 24 V 8 A Push-in

Artikelnummer: WAG-857-734
GTIN: 4055143851176
HAN: 857-734
Inhalt: 1 Stück

Solid-State-Relaismodul, Eingangsnennspannung DC 24 V, Ausgangsspannungsbereich DC 0...30 V, Grenzdauerstrom 8 A, Push-in CAGE CLAMP.

36,02 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 55,69 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Solid-State-Relaismodul 857-734 ist ein elektromagnetisches Schaltmodul für DC-Steuerkreise mit Optokoppler-Entkopplung. Die Eingangsnennspannung beträgt DC 24 V SELV mit Eingangsspannungsbereich DC 0...4 V (0-Pegel) und DC 16,8...30 V (1-Pegel). Der maximale Eingangsnennstrom liegt bei 12 mA, die Verlustleistung max. 0,3 W. Im Lastkreis stellt das Modul einen Grenzdauerstrom von 8 A bereit (UL-konform 6 A) bei Ausgangsspannungsbereich DC 1...30 V. Die Anschlusstechnik nutzt Push-in CAGE CLAMP mit werkzeuglosen Verbindungen für ein- und feindrähtiger Leiter von 0,34...2,5 mm². Die Baubreite beträgt 6 mm, die Gehäusefarbe ist grau. Der Betriebstemperaturbereich liegt bei -25...+70 °C, die relative Feuchte zwischen 5...85 %.

Anwendungsbereiche

Typische Einsatzfelder sind die Entkopplung von Logikpegeln und Steuersignalen in SPS-Eingangsbeschaltungen, die optoisolierte Steuerung von Leistungsstufen in Frequenzumrichtern und die sichere Signalwandlung zwischen Feldgeräten und Steuerschaltungen in Verpackungsmaschinen. Das 2-Leiter-Anschlusskonzept ermöglicht einen platzsparenden Aufbau in Schaltschränken mit hoher Integrationsdichte. Bei Betrieb benachbarter Module unterschiedlicher Bauart ist zur Einhaltung der verstärkten Isolierung die Endklammer 249-116 erforderlich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0294 kg
Artikelgewicht:	0,0294 kg
Abmessungen ( Länge × Breite × Höhe ):	8,10 × 0,60 × 9,40 cm

Technische Daten

Hinweise

Sicherheitshinweis	Benachbarte Geräte gleichen Typs sind Geräte der gleichen Bauform (Serie), die mit gleicher Orientierung nebeneinander auf der Tragschiene angeordnet sind. Zu Geräten anderer Bauart ist zur Einhaltung der verstärkten Isolierung eine Endklammer 249-116 zu montieren.

Technische Daten

Eingangsnennspannung UN	DC 24 V (SELV)
Eingangsspannungsbereich (0-Pegel)	DC 0 ... 4 V
Eingangsspannungsbereich (1-Pegel)	DC 16,8 ... 30 V
Eingangsnennstrom bei UN	12 mA
Verlustleistung max. Pv max.	0,3 W
Schaltungstyp	2-Leiter-Anschluss
Grenzdauerstrom	8 A; 6 A (UL)
Ausgangsnennspannung	DC 24 V (SELV)
Ausgangsspannungsbereich	DC 1 ... 30 V
Spannungsfall	<= DC 0,8 V
Leckstrom bei Nennspannung	<= 1 µA
Schaltstrom min.	10 mA
Einschaltzeit	<= 60 µs
Ausschaltzeit	<= 250 µs
Schaltfrequenz	<= 500 Hz
Statusanzeige	LED gelb

Steuerkreis

Eingangsnennspannung UN	DC 24 V (SELV)
Eingangsspannungsbereich (0-Pegel)	DC 0 ... 4 V
Eingangsspannungsbereich (1-Pegel)	DC 16,8 ... 30 V
Eingangsnennstrom bei UN	12 mA
Verlustleistung max. Pv max.	0,3 W

Lastkreis

Schaltungstyp	2-Leiter-Anschluss
Grenzdauerstrom	8 A; 6 A (UL)
Ausgangsnennspannung	DC 24 V (SELV)
Ausgangsspannungsbereich	DC 1 ... 30 V
Spannungsfall	<= DC 0,8 V
Leckstrom bei Nennspannung	<= 1 µA
Schaltstrom min.	10 mA
Einschaltzeit	<= 60 µs
Ausschaltzeit	<= 250 µs
Schaltfrequenz	<= 500 Hz

Signalisierung

Statusanzeige	LED gelb

Sicherheit und Schutz

Bemessungsspannung	300 V
Überspannungskategorie	II
Verschmutzungsgrad	2
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	3,51 kVeff
Art der Isolierung (zwischen benachbarten Geräten gleichen Typs)	Doppelte Isolierung (sichere Trennung)
Art der Isolierung (zu benachbarten Geräten unterschiedlichen Typs)	Basisisolierung
Sicherheitshinweis	Benachbarte Geräte gleichen Typs sind Geräte der gleichen Bauform (Serie), die mit gleicher Orientierung nebeneinander auf der Tragschiene angeordnet sind. Zu Geräten anderer Bauart ist zur Einhaltung der verstärkten Isolierung eine Endklammer 249-116 zu montieren.
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,34 ... 1,5 mm² / 22 ... 16 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	6 mm / 0.236 inch
Höhe	94 mm / 3.701 inch
Tiefe ab Oberkante Tragschiene	81 mm / 3.189 inch

Mechanische Daten

Montageart	Tragschiene 35
Einbaulage	horizontal stehend/liegend; vertikal

Werkstoffdaten

Farbe	grau
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Isolierstoffgruppe	I
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,437MJ
Gewicht	29,4 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-25 ... +70 °C
Umgebungstemperatur UL (Betrieb bei UN)	-25 ... +60 °C
Umgebungstemperatur (Lagerung)	-40 ... +70 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 30 K)
Relative Feuchte	5 ... 85 % (keine Betauung zulässig)
Einsatzhöhe max.	2000 m

Normen und Bestimmungen

Normen/Bestimmungen	EN 61010-2-201EN 61373EN 61000-6-2EN 61000-6-3EN 50121-3-2EN 50121-4

Elementarrelais

WAGO Elementarrelais	857-181

Kaufmännische Daten

VPE (UVPE)	25 (1) St.
Verpackungsart	Karton
Ursprungsland	CN
GTIN	4055143851176
Zolltarifnummer	85365005000

Produktklassifikation

UNSPSC	39122334
ETIM 9.0	EC001504
ETIM 10.0	EC001504
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	7439-92-179-94-7
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolLead
RoHS Compliance Status	Compliant,No Exemption
SCIP notification number (Austria)	f7fd8389-69bb-4e6f-a1e9-fc1776998c6e
SCIP notification number (Belgium)	40681947-5038-4488-83cb-4416cb9c51b7
SCIP notification number (Bulgaria)	31db28dd-f09a-4e31-a7a6-fd8924a3395b
SCIP notification number (Czech Republic)	6aa2a734-dc16-48e1-837f-5764495677a1
SCIP notification number (Denmark)	2204a812-679a-4767-83f3-acadca70c64c
SCIP notification number (Finland)	2b96f4ab-0baf-46ce-b8a4-87fd619f7e96
SCIP notification number (France)	0016234e-151d-40d3-a51d-e4523d4dd1fa
SCIP notification number (Germany)	eee3505a-635c-4aa1-aff7-0e2acc8ba42e
SCIP notification number (Hungary)	83d51d9c-4402-4ac4-969d-7173d5986407
SCIP notification number (Italy)	7a89d2eb-e6e6-494d-b496-77a0100ae558
SCIP notification number (Netherlands)	b168aa95-0b5d-4c7e-9183-7c10a49fcde9
SCIP notification number (Poland)	5c9ba0ed-a7b4-4c2b-820a-0f1a97e8bbb5
SCIP notification number (Romania)	de10e405-92c2-4264-b1a8-953022403116
SCIP notification number (Sweden)	41efad63-4ffa-4e16-a4a3-b510b3b6919c
