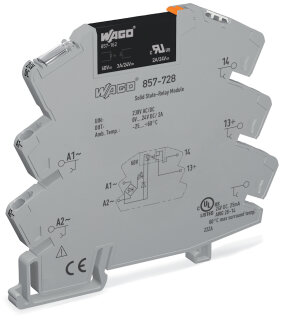

Solid-State-Relaismodul 857-728 AC/DC 230 V 3 A 2-Leiter

Solid-State-Relaismodul 857-728 AC/DC 230 V 3 A 2-Leiter

Artikelnummer: WAG-857-728
GTIN: 4045454835484
HAN: 857-728
Inhalt: 1 Stück

Solid-State-Relaismodul mit AC/DC-Eingangsnennspannung 230 V, DC-Ausgangsspannungsbereich 0–30 V, Grenzdauerstrom 3 A, 2-Leiter-Anschluss, Push-in-Verdrahtung.

37,08 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 57,33 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Solid-State-Relaismodul 857-728 von WAGO ist ein elektronisches Schaltmodul mit AC/DC-Eingangsnennspannung 230 V für Steueraufgaben in Schaltschränken und Verteilern. Es verfügt über einen DC-Ausgangsspannungsbereich von 0 bis 30 V und einen Grenzdauerstrom von 3 A im Lastkreis. Das Modul arbeitet mit 2-Leiter-Anschlussschaltung und bietet einen Eingangsnennstrom von nur 4 mA, was eine galvanische Trennung zwischen Steuer- und Lastkreis ermöglicht. Die Push-in-CAGE-CLAMP-Anschlusstechnik akzeptiert einfach- und mehrfach adrige Leiter von 0,34 bis 2,5 mm² sowie Leiter mit Aderendhülse bis 1,5 mm². Der Temperaturbereich für den Betrieb liegt zwischen -20 und +70 °C. Eine gelbe LED-Statusanzeige signalisiert den Schaltzustand. Das Modul mit 6 mm Baubreite wird auf Hutschienen montiert.

Anwendungsbereiche

Typische Anwendungen sind die Steuerung von Lastkreisen in Maschinensteuerungen, die Umschaltung von 24-V-Lasten über 230-V-Eingangssignale sowie die Ansteuerung von elektromagnetischen Ventilen in Automatisierungsanlagen.

Vorteile gegenüber Alternativen

Im Unterschied zu elektromechanischen Relais bietet das Solid-State-Modul verschleißfreie Schaltung ohne Schalt kontakte, reduzierte Stoßempfindlichkeit und längere Lebensdauer bei häufigem Schalten. Die Bemessungsspannung von 300 V und die Spannungsfestigkeit von 3,51 kVeff zwischen Steuer- und Lastkreis gewährleisten sichere Isolation. Das Modul erfüllt Verschmutzungsgrad 2 und Überspannungskategorie III nach IEC-Normen.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0310 kg
Artikelgewicht:	0,0310 kg
Abmessungen ( Länge × Breite × Höhe ):	8,10 × 0,60 × 9,40 cm

Technische Daten

Eingangsnennspannung UN	AC/DC 230 V
Eingangsspannungsbereich (0-Pegel)	AC/DC 0 ... 60 V
Eingangsspannungsbereich (1-Pegel)	AC/DC 200 ... 253 V
Eingangsnennstrom bei UN	4 mA
Schaltungstyp	2-Leiter-Anschluss
Grenzdauerstrom	3 A
Einschaltstrom (ohmsch) max.	(AC) 15 A / 0,01 s
Ausgangsnennspannung	DC 24 V
Ausgangsspannungsbereich	DC 0 ... 30 V
Spannungsfall	<= DC 0,12 V
Leckstrom bei Nennspannung	<= 1 µA
Schaltstrom min.	50 µA
Einschaltzeit	<= 4,5 ms
Ausschaltzeit	<= 10 ms
Schaltfrequenz	<= 20 Hz
Statusanzeige	LED gelb

Steuerkreis

Eingangsnennspannung UN	AC/DC 230 V
Eingangsspannungsbereich (0-Pegel)	AC/DC 0 ... 60 V
Eingangsspannungsbereich (1-Pegel)	AC/DC 200 ... 253 V
Eingangsnennstrom bei UN	4 mA

Lastkreis

Schaltungstyp	2-Leiter-Anschluss
Grenzdauerstrom	3 A
Einschaltstrom (ohmsch) max.	(AC) 15 A / 0,01 s
Ausgangsnennspannung	DC 24 V
Ausgangsspannungsbereich	DC 0 ... 30 V
Spannungsfall	<= DC 0,12 V
Leckstrom bei Nennspannung	<= 1 µA
Schaltstrom min.	50 µA
Einschaltzeit	<= 4,5 ms
Ausschaltzeit	<= 10 ms
Schaltfrequenz	<= 20 Hz

Signalisierung

Statusanzeige	LED gelb

Sicherheit und Schutz

Bemessungsspannung	300 V
Überspannungskategorie	III
Verschmutzungsgrad	2
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	3,51 kVeff
Art der Isolierung (Steuer-/Lastkreis)	Basisisolierung
Art der Isolierung (zwischen benachbarten Geräten gleichen Typs)	Verstärkte Isolierung (sichere Trennung)
Art der Isolierung (zu benachbarten Geräten unterschiedlichen Typs)	Basisisolierung
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,34 ... 1,5 mm² / 22 ... 16 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	6 mm / 0.236 inch
Höhe	94 mm / 3.701 inch
Tiefe ab Oberkante Tragschiene	81 mm / 3.189 inch

Mechanische Daten

Montageart	Tragschiene 35
Einbaulage	horizontal stehend/liegend; vertikal

Werkstoffdaten

Farbe	grau
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Isolierstoffgruppe	I
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,533MJ
Gewicht	31 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-20 ... +70 °C
Umgebungstemperatur (Lagerung)	-40 ... +70 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 30 K)
Relative Feuchte	5 ... 85 % (keine Betauung zulässig)
Einsatzhöhe max.	2000 m

Normen und Bestimmungen

Normen/Bestimmungen	EN 61000-6-2EN 61000-6-3EN 61373EN 61010-2-201UL 508

Elementarrelais

WAGO Elementarrelais	857-162

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	25 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454835484
Zolltarifnummer	85365005000

Produktklassifikation

UNSPSC	39122334
eCl@ss 10.0	27-26-15-03
eCl@ss 9.0	27-26-15-03
ETIM 9.0	EC001504
ETIM 10.0	EC001504
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	7439-92-179-94-7
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolLead
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	7(c)-I
SCIP notification number (Bulgaria)	a11ddb13-73a2-402f-8c62-084e7ef393df
SCIP notification number (Czech Republic)	f2e0ce4a-21ae-46f0-98e1-8a5e410776af
