Produktbeschreibung

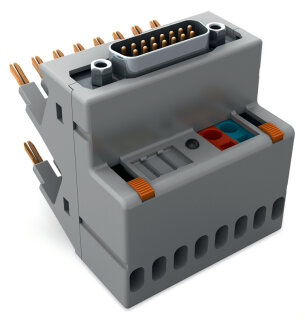

Der Interface Adapter 857-986 von WAGO ist ein steckbares Übergabemodul für die Anbindung von Feldgeräten an SPS-Systeme. Das Modul bietet acht Digitalkanäle mit plusschaltender Eingangskonfiguration, ausgelegt für eine Betriebsnennspannung von 24 V DC mit einem Spannungsbereich von ±30 Prozent. Der Summenstrom beträgt 3 A bei einem Grenzdauerstrom von 1 A pro Kanal. Die Anschlussseite zur SPS erfolgt über einen 15-poligen Sub-Min-D-Stecker mit Stiftleiste, während die Feldseite einen 16-poligen Stecker für den Brückerschacht bereitstellt. Die Versorgungsleitungen nutzen CAGE-CLAMP-Anschlusstechnik für Leiterquerschnitte von 0,08 bis 2,5 mm² (28 bis 14 AWG) in ein- und feindrähtiger Ausführung.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung digitaler Sensoren an dezentralen SPS-Modulen in Automatisierungsanlagen sowie die Schnittstellenanpassung in heterogenen Steuerungslandschaften mit Mehrspannungssystemen. Ein weiteres Anwendungsfeld ist die Signalkonvertierung zwischen feldgestützten 24-V-Sensornetzwerken und binären SPS-Eingängen in Verpackungsmaschinen und Förderanlagen. Das Modul arbeitet in einem Temperaturbereich von -25 bis +70 °C (Betrieb) und -40 bis +85 °C (Lagerung), was den Einsatz auch in klimatisch anspruchsvollen Schaltschränken ermöglicht. Die Isolationsfestigkeit zwischen den Kontakten beträgt 0,5 kVeff (AC, 1 Minute) und gewährleistet eine sichere Potentialtrennung bei gemischten Spannungsebenen. Mit der Schutzart IP20 ist das Modul für den Betrieb in geschlossenen Gehäusen konzipiert. Die Brandschutzklasse V0 nach UL 94 entspricht hohen Anforderungen in sicherheitskritischen Anwendungen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0482 kg
|
| Artikelgewicht: |
0,0482 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,70 × 6,70 × 7,80 cm |
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
8-Kanal-Digitaleingang |
| Schaltungstyp |
Eingang plusschaltend |
| Betriebsnennspannung |
DC 24 V |
| Betriebsspannungsbereich |
±30 % |
| Summenstrom |
3 A
|
| Grenzdauerstrom |
1 A
|
| Übergangswiderstand |
<= 10 mOhm |
| Statusanzeige |
LED grün |
Sicherheit und Schutz
| Spannungsfestigkeit Kontakt/Kontakt (AC, 1 min) |
0,5kVeff |
| Schutzart |
IP20 |
Anschlussdaten
| Anforderungsstufe |
2 |
| Steckverbinder |
Sub-Min-D; Stiftleiste |
| Polzahl 1 |
15 |
| Anschlusstyp |
Versorgung |
| Bauform |
Stecker für Brückerschacht |
| Polzahl |
2 |
| Anschlusstechnik |
CAGE CLAMP® |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Stiftleiste |
| Polzahl 1 |
15 |
| Anschlusstyp |
System |
Anschluss 2
| Bauform |
Stecker für Brückerschacht |
| Polzahl |
16 |
| Anschlusstyp |
Feld |
Anschluss 3
| Polzahl |
2 |
| Anschlusstyp |
Versorgung |
| Anschlusstechnik |
CAGE CLAMP® |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Mechanische Daten
| Montageart |
Steckbares Modul |
Werkstoffdaten
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,609MJ |
| Gewicht |
48,2 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-25 ... +70 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +85 °C |
| Relative Feuchte |
5 ... 95 % (keine Betauung zulässig) |
Normen und Bestimmungen
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454995195 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
32101513 |
| eCl@ss 10.0 |
19-17-90-01 |
| eCl@ss 9.0 |
19-17-90-01 |
| ETIM 9.0 |
EC002780 |
| ETIM 10.0 |
EC002780 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| CAS-No. |
25550-51-0 |
| REACH Candidate List Substance |
4-Methyl-1,2-cyclohexanedicarboxylic anhydride |
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
6(c) |
| SCIP notification number (Austria) |
663a877b-9b76-4542-b096-037e10f0c686 |
| SCIP notification number (Belgium) |
e39bb783-c3c7-4add-ad69-ed6ddf9c5787 |
| SCIP notification number (Bulgaria) |
6668660b-10ae-4fcf-854c-ecc59edb7a93 |
| SCIP notification number (Czech Republic) |
17ee4a58-9c2e-4086-a7d0-9a9bb22b59d8 |
| SCIP notification number (Denmark) |
f76607d9-7779-4788-9834-14f3a8f6c59b |
| SCIP notification number (Finland) |
9842c522-8ea6-42d0-a43e-2784c076f96c |
| SCIP notification number (France) |
0ba05f8d-e89c-4ae2-b7b6-bcf5599d8202 |
| SCIP notification number (Germany) |
8c611a44-c947-433a-87c6-f590ad4b8427 |
| SCIP notification number (Hungary) |
175a2d46-fb90-42d0-a0a0-525f6cb8e1ed |
| SCIP notification number (Italy) |
8bb27a39-7bcc-42c0-b9c3-e8bca4ee0f41 |
| SCIP notification number (Netherlands) |
3c5cd1d0-d150-47f4-b493-90ac68e8c0d2 |
| SCIP notification number (Poland) |
6e75cc26-14b8-4fa0-8d72-f59d099d1d8b |
| SCIP notification number (Romania) |
53cf1466-9fde-4591-a8e8-856e02b7a0dd |
| SCIP notification number (Sweden) |
c24c0314-367e-4829-a493-4ebea9cb60f0 |
