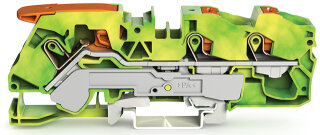

Schutzleiterklemme 2116-5307 16 mm² Push-in CAGE CLAMP grün-gelb

Schutzleiterklemme 2116-5307 16 mm² Push-in CAGE CLAMP grün-gelb

Artikelnummer: WAG-2116-5307
GTIN: 4055143746168
HAN: 2116-5307
Inhalt: 20 Stück

3-Leiter-Schutzleiterklemme mit Hebel und Drücker, 16 mm², Push-in CAGE CLAMP. Werkzeuglose Verdrahtung für Tragschiene 35 in Schaltschränken und.

123,01 €

6,15 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 248,95 €

● Bestellbar, Lieferzeit 8 - 11 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Schutzleiterklemme 2116-5307 von WAGO ist eine 3-Leiter-Durchgangsreihenklemme mit integriertem Kontaktfuß für direkte Montage auf Hutschienen 35 × 15 oder 35 × 7,5 mm. Die Klemme nutzt die Push-in CAGE CLAMP®-Technologie für werkzeuglose Verdrahtung von Kupferleitern zwischen 0,5 und 16 mm². Die direkten Querschnitte sind für 2,5 bis 16 mm² ohne Aderendhülse steckbar. Mit Hebel-und-Drücker-Betätigung wird jede einzelne Leiterposition unabhängig kontrolliert. Der Betätigungsweg ist minimal, die Anschließzeit pro Leiter entsprechend kurz. Abisolierlänge liegt bei 18 bis 20 mm, eine Vorbehandlung entfällt. Die grün-gelbe Isolierung kennzeichnet die Funktion als Schutzleiter gemäß Norm. Temperaturbereich von -60 bis +105 °C ermöglicht Einsatz auch in klimatisierten oder ungeheizten Schaltschränken. Die Klemme ist für Strombelastungen bis 76 A ausgelegt (bei höheren Strömen Tragschiene 35 × 15 erforderlich).

Anwendungsbereiche

Typische Anwendungen sind Schutzleiterverdrahtung in Energieverteilern, Masseanbindung in Steuerverteilern und Schutzleiter-Sammelbereiche in Installationsverteilern.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen entfällt das Drehmoment-Management und die Verdrahtung läuft 3- bis 4-mal schneller ab. Mit beidseitiger oder mittiger Beschriftungsebene ermöglicht die Klemme übersichtliche Dokumentation auch bei hohem Leitungsdruck. UL 94 V0 bestätigt die Brennbarkeitsklasse für kritische Schaltanwendungen.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,9280 kg

Artikelgewicht:

0,0464 kg

Abmessungen ( Länge × Breite × Höhe ):

3,71 × 1,20 × 11,35 cm

Technische Daten:

Technische Daten

Elektrische Daten

Bemessungsstrom Hinweis	Bei einer Strombelastung über 76 A sind Tragschienen 35 mit einer Höhe von 15 mm zu verwenden!
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN – Hinweise

Bemessungsstrom Hinweis	Bei einer Strombelastung über 76 A sind Tragschienen 35 mit einer Höhe von 15 mm zu verwenden!

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	3
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	16 mm²
Eindrähtiger Leiter	0,5 ... 16 mm² / 20 ... 6 AWG
Eindrähtiger Leiter; direkt steckbar	2,5 ... 16 mm² / 14 ... 6 AWG
Feindrähtiger Leiter	0,5 ... 25 mm² / 20 ... 4 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 16 mm² / 20 ... 6 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	6 ... 16 mm² / 10 ... 6 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. AWG-Angaben wurden gemäß IEC umgerechnet.
Abisolierlänge	18 ... 20 mm / 0.71 ... 0.79 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Hebel
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	16 mm²
Eindrähtiger Leiter	0,5 ... 16 mm² / 20 ... 6 AWG
Eindrähtiger Leiter; direkt steckbar	2,5 ... 16 mm² / 14 ... 6 AWG
Feindrähtiger Leiter	0,5 ... 25 mm² / 20 ... 4 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 16 mm² / 20 ... 6 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	6 ... 16 mm² / 10 ... 6 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. AWG-Angaben wurden gemäß IEC umgerechnet.
Abisolierlänge	18 ... 20 mm / 0.71 ... 0.79 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 2

Betätigungsart	Drücker

Geometrische Daten

Breite	12 mm / 0.472 inch
Höhe	113,5 mm / 4.469 inch
Tiefe ab Oberkante Tragschiene	37,1 mm / 1.461 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	grün-gelb
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,282MJ
Farbe des Betätigungselements	orange
Gewicht	46,4 g

Umgebungsbedingungen

Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	20 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143746168
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-41
eCl@ss 9.0	27-14-11-41
ETIM 9.0	EC000901
ETIM 10.0	EC000901
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Elektrische Daten

Bemessungsstrom Hinweis	Bei einer Strombelastung über 76 A sind Tragschienen 35 mit einer Höhe von 15 mm zu verwenden!
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN – Hinweise

Bemessungsstrom Hinweis	Bei einer Strombelastung über 76 A sind Tragschienen 35 mit einer Höhe von 15 mm zu verwenden!

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	3
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	16 mm²
Eindrähtiger Leiter	0,5 ... 16 mm² / 20 ... 6 AWG
Eindrähtiger Leiter; direkt steckbar	2,5 ... 16 mm² / 14 ... 6 AWG
Feindrähtiger Leiter	0,5 ... 25 mm² / 20 ... 4 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 16 mm² / 20 ... 6 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	6 ... 16 mm² / 10 ... 6 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. AWG-Angaben wurden gemäß IEC umgerechnet.
Abisolierlänge	18 ... 20 mm / 0.71 ... 0.79 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Hebel
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	16 mm²
Eindrähtiger Leiter	0,5 ... 16 mm² / 20 ... 6 AWG
Eindrähtiger Leiter; direkt steckbar	2,5 ... 16 mm² / 14 ... 6 AWG
Feindrähtiger Leiter	0,5 ... 25 mm² / 20 ... 4 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 16 mm² / 20 ... 6 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	6 ... 16 mm² / 10 ... 6 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. AWG-Angaben wurden gemäß IEC umgerechnet.
Abisolierlänge	18 ... 20 mm / 0.71 ... 0.79 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 2

Betätigungsart	Drücker

Geometrische Daten

Breite	12 mm / 0.472 inch
Höhe	113,5 mm / 4.469 inch
Tiefe ab Oberkante Tragschiene	37,1 mm / 1.461 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	grün-gelb
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,282MJ
Farbe des Betätigungselements	orange
Gewicht	46,4 g

Umgebungsbedingungen

Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	20 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143746168
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-41
eCl@ss 9.0	27-14-11-41
ETIM 9.0	EC000901
ETIM 10.0	EC000901
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
