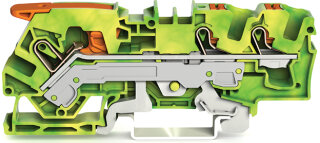

Schutzleiterklemme 2106-5307 Push-in CAGE CLAMP 6 mm² grün-gelb

Schutzleiterklemme 2106-5307 Push-in CAGE CLAMP 6 mm² grün-gelb

Artikelnummer: WAG-2106-5307
GTIN: 4055143742504
HAN: 2106-5307
Inhalt: 25 Stück

3-Leiter-Schutzleiterklemme 2106-5307, 6 mm², Push-in CAGE CLAMP mit Hebel und Drücker. Werkzeuglose Verdrahtung für Tragschiene 35 mm, -60 bis +105 °C.

138,19 €

5,53 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 235,02 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Schutzleiterklemme WAGO 2106-5307 ist eine 3-Leiter-Schutzleiterklemme mit Push-in CAGE CLAMP®-Anschlusstechnik für sichere und schnelle Verdrahtung in Schaltschränken und Verteileranlagen. Die Klemme verfügt über drei Klemmstellen und einen Nennquerschnitt von 6 mm² für Kupferleiter von 0,5 bis 10 mm². Sie wird mittels Hebel an Anschluss 1 und Drücker an Anschluss 2 betätigt und ermöglicht werkzeuglose Anschlüsse von eindrähtigen, mehrdrähtigen und feindrähtigen Leitern mit Aderendhülse. Der Temperaturbereich liegt zwischen -60 und +105 °C, die Breite beträgt 7,5 mm, und die Montageart ist Tragschiene 35. Das Isolierwerkstoff aus Polyamid PA66 erreicht die Brennbarkeitsklasse V0 nach UL 94. Die Schutzleiterklemme mit grün-gelber Farbe ist in Schaltschränken für Photovoltaik-Wechselrichter weit verbreitet, wo sie den Schutzleiter zentral sammelt und verteilt. Auch in Steuerungsverteilern für Förderanlagen und Verpackungsmaschinen wird diese Klemme als Schutzleiterkollector eingesetzt, um alle Schutzleiter parallel zu verbinden. Mit Prüföffnung und seitlicher sowie mittiger Beschriftungsfläche unterstützt sie eine sichere und fehlerfreie Verdrahtung.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Durchgangsklemmen bietet die Schutzleiterklemme eine direkte metallische Verbindung zum Tragschienen-Kontaktfuß, wodurch ein zusätzlicher PE-Draht zur Schiene entfällt. Für Leiter mit ausreichender Knicksteifigkeit ist eine Abisolierlänge von 13 bis 15 mm erforderlich. Brückeraufnahmen für Steckverbinder erleichtern die Schaltschrank-Planung.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,6600 kg

Artikelgewicht:

0,0264 kg

Abmessungen ( Länge × Breite × Höhe ):

3,29 × 0,75 × 9,12 cm

Technische Daten:

Technische Daten

Elektrische Daten

Verdrahtungsrichtung	Frontverdrahtung

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	3
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	6 mm²
Eindrähtiger Leiter	0,5 ... 10 mm² / 20 ... 8 AWG
Eindrähtiger Leiter; direkt steckbar	1 ... 10 mm² / 14 ... 8 AWG
Feindrähtiger Leiter	0,5 ... 10 mm² / 20 ... 8 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	2,5 ... 6 mm² / 16 ... 10 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	13 ... 15 mm / 0.51 ... 0.59 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Hebel
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	6 mm²
Eindrähtiger Leiter	0,5 ... 10 mm² / 20 ... 8 AWG
Eindrähtiger Leiter; direkt steckbar	1 ... 10 mm² / 14 ... 8 AWG
Feindrähtiger Leiter	0,5 ... 10 mm² / 20 ... 8 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	2,5 ... 6 mm² / 16 ... 10 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	13 ... 15 mm / 0.51 ... 0.59 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 2

Betätigungsart	Drücker

Geometrische Daten

Breite	7,5 mm / 0.295 inch
Höhe	91,2 mm / 3.591 inch
Tiefe ab Oberkante Tragschiene	32,9 mm / 1.295 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	grün-gelb
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,27MJ
Farbe des Betätigungselements	orange
Gewicht	26,4 g

Umgebungsbedingungen

Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	25 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143742504
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-41
eCl@ss 9.0	27-14-11-41
ETIM 9.0	EC000901
ETIM 10.0	EC000901
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Elektrische Daten

Verdrahtungsrichtung	Frontverdrahtung

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	3
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	6 mm²
Eindrähtiger Leiter	0,5 ... 10 mm² / 20 ... 8 AWG
Eindrähtiger Leiter; direkt steckbar	1 ... 10 mm² / 14 ... 8 AWG
Feindrähtiger Leiter	0,5 ... 10 mm² / 20 ... 8 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	2,5 ... 6 mm² / 16 ... 10 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	13 ... 15 mm / 0.51 ... 0.59 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Hebel
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	6 mm²
Eindrähtiger Leiter	0,5 ... 10 mm² / 20 ... 8 AWG
Eindrähtiger Leiter; direkt steckbar	1 ... 10 mm² / 14 ... 8 AWG
Feindrähtiger Leiter	0,5 ... 10 mm² / 20 ... 8 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	2,5 ... 6 mm² / 16 ... 10 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	13 ... 15 mm / 0.51 ... 0.59 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 2

Betätigungsart	Drücker

Geometrische Daten

Breite	7,5 mm / 0.295 inch
Höhe	91,2 mm / 3.591 inch
Tiefe ab Oberkante Tragschiene	32,9 mm / 1.295 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	grün-gelb
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,27MJ
Farbe des Betätigungselements	orange
Gewicht	26,4 g

Umgebungsbedingungen

Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	25 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143742504
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-41
eCl@ss 9.0	27-14-11-41
ETIM 9.0	EC000901
ETIM 10.0	EC000901
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
