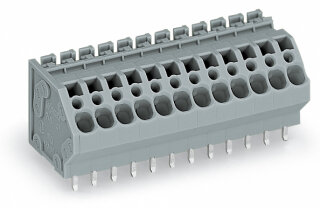

Leiterplattenklemme 745-102 CAGE CLAMP 4 mm² 2-polig grau

Leiterplattenklemme 745-102 CAGE CLAMP 4 mm² 2-polig grau

Artikelnummer: WAG-745-102
GTIN: 4044918671002
HAN: 745-102
Inhalt: 230 Stück

Hersteller WAGO

2-polige Leiterplattenklemme 745-102 mit CAGE CLAMP®-Anschluss, 0,08 bis 4 mm² Leiterquerschnitt, Rastermaß 5 mm.

302,56 €

1,32 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 394,13 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Leiterplattenklemme 745-102 ist eine 2-polige CAGE CLAMP®-Klemme der Serie 745 von WAGO für die direkte Leiterplattenmontage. Sie akzeptiert Leiterquerschnitte von 0,08 bis 4 mm² (eindrähtiger und feindrähtiger Leiter), wobei feindrähtige Leiter mit Kunststoffkragen-Aderendhülsen bis 2,5 mm² anschließbar sind. Das Rastermaß beträgt 5 mm, die Abmessungen in Breite × Höhe × Tiefe sind 11,5 × 23 × 22,9 mm, mit einer Lötstiftlänge von 4 mm für die Montage auf Leiterplatten via THT-Verfahren. Der Leiteranschluss erfolgt werkzeuggestützt durch ein Betätigungswerkzeug; die erforderliche Abisolierungslänge liegt zwischen 8 und 9 mm. Die Kontakte sind verzinnt und das Gehäuse aus Polyamid PA66 in Grau mit UL-94-V0-Brennbarkeitsklasse und Isolierstoffgruppe I. Der Temperaturbereich liegt zwischen -60 und +105 °C, die Klemme bietet eine Brückungsaufnahme für Steg-Verbindungen.

Anwendungsbereiche

Typische Anwendungen sind die Verdrahtung von Steuerplatinen in Schaltschränken, die Sensor- und Aktor-Anbindung in MSR-Systemen sowie die Anschlusstechnik in Automatisierungspanelen, wo auf eine kompakte Bauweise und einfache Verdrahtung ohne Aderendhülsen-Vorabearbeitung Wert gelegt wird.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Schraubklemmen ermöglicht die CAGE CLAMP®-Feder einen schnelleren und wartungsfreien Anschluss ohne Nachziehen. WAGO bietet Varianten mit anderen Polzahlen, Ex-Zulassungen (Ex e II, Ex i) und Farben an, ebenso mit Befestigungsflanschen und direkter Bedruckung über den Konfigurationsservice.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	1,0350 kg
Artikelgewicht:	0,0045 kg
Abmessungen ( Länge × Breite × Höhe ):	2,29 × 1,15 × 2,30 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenVarianten für Ex e II und Ex iAndere FarbenFarbig gemischte KlemmenleistenVarianten mit BefestigungsflanschenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	2
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	2

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	2

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	11,5 mm / 0.453 inch
Höhe	23 mm / 0.906 inch
Höhe ab Oberfläche	19 mm / 0.748 inch
Tiefe	22,9 mm / 0.902 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,8 x 1,2 mm
Bohrlochdurchmesser mit Toleranz	1,5 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,077MJ
Gewicht	4,5 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	230 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918671002
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
