Produktbeschreibung

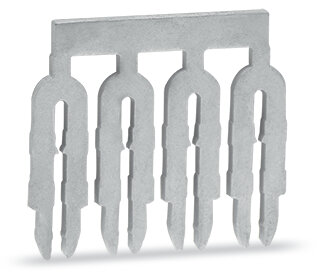

Der Brücker 745-184 ist ein Verbindungselement für Reihenklemmen der WAGO-Serie 745 und dient zur galvanischen Durchverbindung von bis zu vier nebeneinanderliegenden Klemmenplätzen. Das Rastermaß beträgt 5 mm, die Belegung erfolgt nach dem Schema 1-2-3-4, wobei alle vier Kontakte parallelgeschaltet sind. Der Brücker ist für Leiterquerschnitte bis 4 mm² geeignet und trägt einen Bemessungsstrom von 32 A. Das Kontaktelement besteht aus einer Kupferlegierung mit Zinnoberfläche, was eine und korrosionsbeständige Verbindung gewährleistet. Die silberfarbene Ausführung ermöglicht eine sichere optische Unterscheidung zu anderen Brückervarianten. Der Brücker
Anwendungsbereiche
wird typischerweise in Niederspannungsverteilern und Schaltschränken eingesetzt, um mehrere stromführende Leiter einer Schiene zusammenzufassen oder um Potenzialausgleich zwischen benachbarten Klemmen herzustellen. Eine häufige Anwendung ist die Verdrahtung von Schutzleiter-Sammelschienen in Verteilerfeldern, bei der mehrere Erdungsanschlüsse parallel geführt werden müssen. Ein weiteres Einsatzfeld liegt in der Ausbildung von durchgehenden Stromschienen in mehrstöckigen Schaltschrankanlagen, wo einzelne Klemmenreihen überbrückt werden, um Spannungsabfälle zu minimieren. Das Produkt ist RoHS-konform und wird in kartonierten Gebinde mit einer Verkaufseinheit von 200 Stück (Umkarton 50 Stück) angeboten.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0900 kg
|
| Artikelgewicht: |
0,0018 kg
|
Technische Daten
Elektrische Daten
Bemessungsdaten gemäß IEC/EN
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Brückerbelegung |
1-2-3-4 |
Mechanische Daten
| Geeignet |
für Serie 745 – 4 mm² |
Werkstoffdaten
| Farbe |
silberfarben |
| Kontaktwerkstoff |
Kupferlegierung |
| Kontaktoberfläche |
Zinn |
| Gewicht |
1,8 g
|
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
200 (50) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4044918303293 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-14-11-40 |
| eCl@ss 9.0 |
27-44-04-92 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
