Produktbeschreibung

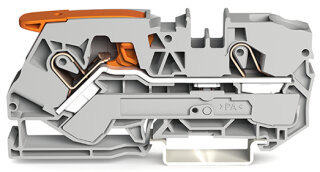

Die 2-Leiter-Durchgangsklemme hat zwei Klemmstellen in einem Potential und eine Ebene, Anschlusstechnik ist Push-in CAGE CLAMP mit Frontverdrahtung. Sie ist für Kupferleiter bis 16 mm² ausgelegt; eindrähtige Leiter ab 4 mm² und feindrähtige Leiter mit Aderendhülse ab 4 mm² sind direkt steckbar. Die Klemme besitzt zwei Brückeraufnahmen und ist für Tragschiene 35 vorgesehen. Bemessungsdaten (Ex e II): 550 V und 57 A, mit Brücker 50 A. Das Hauptgehäuse besteht aus Polyamid (PA66) der Isolierstoffgruppe I, Brennbarkeitsklasse UL 94 V0.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,6375 kg
|
| Artikelgewicht: |
0,0255 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,37 × 1,00 × 8,90 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Bemessungsdaten gemäß |
ATEX: PTB 19 ATEX 1017 U / IECEx: PTB 19.0047U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
57 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
50 A
|
| Verlustleistung, pro Pol (Potential) |
1,819 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
57 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
| Verdrahtungsrichtung |
Frontverdrahtung |
Ex-Angaben
| Bemessungsdaten gemäß |
ATEX: PTB 19 ATEX 1017 U / IECEx: PTB 19.0047U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
57 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
50 A
|
Verlustleistung
| Verlustleistung, pro Pol (Potential) |
1,819 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
57 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anzahl Brückeraufnahmen |
2 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
10 mm² |
| Eindrähtiger Leiter |
0,5 ... 16 mm² / 20 ... 6 AWG |
| Eindrähtiger Leiter; direkt steckbar |
4 ... 16 mm² / 14 ... 6 AWG |
| Feindrähtiger Leiter |
0,5 ... 16 mm² / 20 ... 6 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 10 mm² / 20 ... 8 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
4 ... 10 mm² / 12 ... 8 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. AWG-Angaben wurden gemäß IEC umgerechnet. |
| Abisolierlänge |
17 ... 19 mm / 0.67 ... 0.75 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Hebel |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
10 mm² |
| Eindrähtiger Leiter |
0,5 ... 16 mm² / 20 ... 6 AWG |
| Eindrähtiger Leiter; direkt steckbar |
4 ... 16 mm² / 14 ... 6 AWG |
| Feindrähtiger Leiter |
0,5 ... 16 mm² / 20 ... 6 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 10 mm² / 20 ... 8 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
4 ... 10 mm² / 12 ... 8 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. AWG-Angaben wurden gemäß IEC umgerechnet. |
| Abisolierlänge |
17 ... 19 mm / 0.67 ... 0.75 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 2
| Betätigungsart |
Betätigungswerkzeug |
Geometrische Daten
| Breite |
10 mm / 0.394 inch |
| Höhe |
89 mm / 3.504 inch |
| Tiefe ab Oberkante Tragschiene |
36,9 mm / 1.453 inch |
| Tiefe |
43,7 mm / 1.72 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,405MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
25,5 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4055143865180 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Bemessungsdaten gemäß |
ATEX: PTB 19 ATEX 1017 U / IECEx: PTB 19.0047U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
57 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
50 A
|
| Verlustleistung, pro Pol (Potential) |
1,819 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
57 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001 Ohm
|
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anzahl Brückeraufnahmen |
2 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
10 mm² |
| Eindrähtiger Leiter |
0,5 ... 16 mm² / 20 ... 6 AWG |
| Eindrähtiger Leiter; direkt steckbar |
4 ... 16 mm² / 14 ... 6 AWG |
| Feindrähtiger Leiter |
0,5 ... 16 mm² / 20 ... 6 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 10 mm² / 20 ... 8 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
4 ... 10 mm² / 12 ... 8 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. AWG-Angaben wurden gemäß IEC umgerechnet. |
| Abisolierlänge |
17 ... 19 mm / 0.67 ... 0.75 inch |
Anschluss 1
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Geometrische Daten
| Breite |
10 mm / 0.394 inch |
| Höhe |
89 mm / 3.504 inch |
| Tiefe ab Oberkante Tragschiene |
36,9 mm / 1.453 inch |
| Tiefe |
43,7 mm / 1.72 inch |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,405MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
25,5 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4055143865180 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
