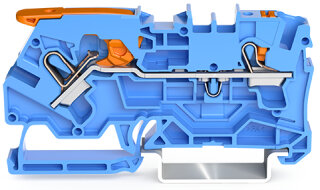

2-Leiter-Durchgangsklemme 2104-5204 Push-in CAGE CLAMP 4 mm² blau

2-Leiter-Durchgangsklemme 2104-5204 Push-in CAGE CLAMP 4 mm² blau

Artikelnummer: WAG-2104-5204
GTIN: 4055143992534
HAN: 2104-5204
Inhalt: 50 Stück

2-Leiter-Durchgangsklemme TOPJOB® S 2104-5204, 4 mm², Push-in CAGE CLAMP, Hebel und Drücker, 28 A / 550 V. Werkzeuglose Verdrahtung für Schaltschränke und.

62,27 €

1,25 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 105,31 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 2-Leiter-Durchgangsklemme 2104-5204 von WAGO ist eine Reihenklemme der Serie TOPJOB® S mit Push-in CAGE CLAMP®-Anschlusstechnik. Sie verbindet elektrische Leiter schnell und sicher ohne Werkzeug durch direktes Einstecken. Die Klemme besitzt zwei Klemmstellen mit je einer Anschlussebene. Mit einem Nennquerschnitt von 4 mm² und einer Bemessungsspannung von 550 V (AC/DC) ist sie für Bemessungsströme bis 28 A ausgelegt. Der eindrädhtige Leiter ist direkt steckbar für Querschnitte von 1,5 bis 6 mm², mehrdrähtiger Leiter von 0,5 bis 6 mm². Betätigt wird die Klemme über einen Hebel und einen Drücker — eine Hebel-Drücker-Kombination, die eine sichere Betätigung mit nur einer Hand ermöglicht. Die Verarbeitungstemperatur liegt zwischen -35 und +85 °C, die Dauergebrauchstemperatur zwischen -60 und +105 °C.

Anwendungsbereiche

Typische Anwendungen sind die Potentialverteilung und Durchgangsverdrahtung in Niederspannungsschaltschränken, Schaltanlagen sowie in Gebäudeinstallationen. Eine zweite Einsatzmöglichkeit liegt in der Anschlussplatzbelegung bei SPS-Ein- und Ausgängen, wo schnelle Umverdrahtung ohne Werkzeugwechsel erforderlich ist. Die Klemme ist für Ex-Anwendungen zertifiziert (Ex eb IIC Gb nach ATEX/IECEx, PTB 20 ATEX 1006 U bzw. PTB 20.0012U) und kann daher auch in Ex-e-Schaltungen eingesetzt werden.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen ermöglicht die Push-in-Technik völlig werkzeuglose Verdrahtung, was Montagezeiten deutlich verkürzt. Die Klemme ist für Hutschienen 35 x 15 mm und 35 x 7,5 mm ausgelegt und verfügt über seitliche und mittige Beschriftungsfelder sowie Prüföffnungen zur Funktionskontrolle.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,5200 kg

Artikelgewicht:

0,0104 kg

Abmessungen ( Länge × Breite × Höhe ):

3,95 × 0,62 × 7,00 cm

Technische Daten:

Technische Daten

Elektrische Daten

Bemessungsdaten gemäß	ATEX: PTB 20 ATEX 1006 U / IECEx: PTB 20.0012U (Ex eb IIC Gb)
Bemessungsspannung EN (Ex e II)	550 V
Bemessungsstrom (Ex e II)	28 A
Verlustleistung, pro Pol (Potential)	1,362 W
Bemessungsstrom IN zur Verlustleistungsangabe	32 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Frontverdrahtung

Ex-Angaben

Bemessungsdaten gemäß	ATEX: PTB 20 ATEX 1006 U / IECEx: PTB 20.0012U (Ex eb IIC Gb)
Bemessungsspannung EN (Ex e II)	550 V
Bemessungsstrom (Ex e II)	28 A

Verlustleistung

Verlustleistung, pro Pol (Potential)	1,362 W
Bemessungsstrom IN zur Verlustleistungsangabe	32 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm²
Eindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Eindrähtiger Leiter; direkt steckbar	1,5 ... 6 mm² / 14 ... 10 AWG
Feindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 4 mm² / 20 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1,5 ... 4 mm² / 18 ... 12 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	11 ... 13 mm / 0.43 ... 0.51 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Hebel
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm²
Eindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Eindrähtiger Leiter; direkt steckbar	1,5 ... 6 mm² / 14 ... 10 AWG
Feindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 4 mm² / 20 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1,5 ... 4 mm² / 18 ... 12 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	11 ... 13 mm / 0.43 ... 0.51 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 2

Betätigungsart	Drücker

Geometrische Daten

Breite	6,2 mm / 0.244 inch
Höhe	70 mm / 2.756 inch
Tiefe ab Oberkante Tragschiene	32,9 mm / 1.295 inch
Tiefe	39,5 mm / 1.555 inch

Mechanische Daten

Montageart	Tragschiene 35Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	blau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,182MJ
Farbe des Betätigungselements	orange
Gewicht	10,4 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4055143992534
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Elektrische Daten

Bemessungsdaten gemäß	ATEX: PTB 20 ATEX 1006 U / IECEx: PTB 20.0012U (Ex eb IIC Gb)
Bemessungsspannung EN (Ex e II)	550 V
Bemessungsstrom (Ex e II)	28 A
Verlustleistung, pro Pol (Potential)	1,362 W
Bemessungsstrom IN zur Verlustleistungsangabe	32 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Frontverdrahtung

Ex-Angaben

Bemessungsdaten gemäß	ATEX: PTB 20 ATEX 1006 U / IECEx: PTB 20.0012U (Ex eb IIC Gb)
Bemessungsspannung EN (Ex e II)	550 V
Bemessungsstrom (Ex e II)	28 A

Verlustleistung

Verlustleistung, pro Pol (Potential)	1,362 W
Bemessungsstrom IN zur Verlustleistungsangabe	32 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm²
Eindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Eindrähtiger Leiter; direkt steckbar	1,5 ... 6 mm² / 14 ... 10 AWG
Feindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 4 mm² / 20 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1,5 ... 4 mm² / 18 ... 12 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	11 ... 13 mm / 0.43 ... 0.51 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Hebel
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm²
Eindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Eindrähtiger Leiter; direkt steckbar	1,5 ... 6 mm² / 14 ... 10 AWG
Feindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 4 mm² / 20 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	1,5 ... 4 mm² / 18 ... 12 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	11 ... 13 mm / 0.43 ... 0.51 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 2

Betätigungsart	Drücker

Geometrische Daten

Breite	6,2 mm / 0.244 inch
Höhe	70 mm / 2.756 inch
Tiefe ab Oberkante Tragschiene	32,9 mm / 1.295 inch
Tiefe	39,5 mm / 1.555 inch

Mechanische Daten

Montageart	Tragschiene 35Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	blau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,182MJ
Farbe des Betätigungselements	orange
Gewicht	10,4 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4055143992534
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
