Produktbeschreibung

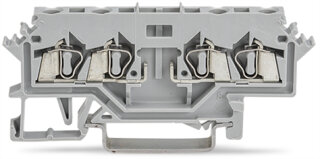

Die Basisklemme hat 4 Klemmstellen auf 2 Potentialen in einer Ebene und wird in horizontaler Bauform auf Tragschiene 35 montiert. Der Anschluss erfolgt frontverdrahtet in CAGE CLAMP®-Technik per Betätigungswerkzeug; angeschlossen werden ein- und feindrähtige Leiter von 0,08 bis 2,5 mm² (28 bis 14 AWG) bei 8 bis 9 mm Abisolierlänge. Als Leiterwerkstoffe sind Kupfer und Aluminium angegeben. Das Hauptgehäuse besteht aus Polyamid (PA66) der Isolierstoffgruppe I mit Brennbarkeitsklasse V0 nach UL 94, die Beschriftung erfolgt seitlich. Die Klemme ist 5 mm breit und 73 mm hoch.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Nordrhein-Westfalen
Minden, Deutschland, 32423
[email protected] https://www.wago.com
| Versandgewicht: |
0,8200 kg
|
| Artikelgewicht: |
0,0082 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,80 × 0,50 × 7,30 cm |
Technische Daten
Elektrische Daten
| Verlustleistung, pro Pol (Potential) |
0,133 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
10 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001 Ohm
|
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
4 |
| Gesamte Anzahl der Potentiale |
2 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
KupferAluminium |
| Anschließbare Leiterwerkstoffe Hinweis |
Anschluss von AluminiumleiternWAGO Federklemmverbindungen sind auch für eindrähtige Aluminiumleiter bis 4 mm² geeignet, wenn für den Anschluss die Alukontaktpaste 249-130 verwendet wird. Vorteile der Alukontaktpaste:Zerstört die Oxidschicht automatisch beim KlemmvorgangVerhindert Neuoxidation an der |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Mechanische Daten
| Bauform |
horizontale Bauform |
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Seitliche Beschriftung |
Geometrische Daten
| Breite |
5 mm / 0.197 inch |
| Höhe |
73 mm / 2.874 inch |
| Tiefe ab Oberkante Tragschiene |
28 mm / 1.102 inch |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,139MJ |
| Gewicht |
8,2 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
1 (Reihenklemmen) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4044918635363 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| eCl@ss 10.0 |
27-14-11-20 |
| eCl@ss 9.0 |
27-14-11-20 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
