Produktbeschreibung

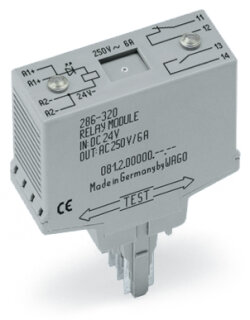

Das Relaismodul 286-320 ist ein steckbares Schnittstellenmodul für DC-Steuerungen mit einer Eingangsnennspannung von 24 V und Eingangsnennstrom von 8 mA. Es verfügt über einen Schließer und einen Öffner mit Kontaktwerkstoff AgSnO2 sowie einer roten LED-Statusanzeige zur optischen Signalisierung des Schaltzustands. Der Grenzdauerstrom der Ausgangskontakte beträgt 6 A bei AC-Nennschaltspannung von 250 V, der maximale Einschaltstrom liegt bei 15 A über 1 s (ohmsch). Die Spannungsfestigkeit zwischen Steuer- und Lastkreis beträgt 3 kVeff nach EN 60664-1, die Spannungsfestigkeit offener Kontakte 1 kVeff. Mit einer Baubreite von nur 20 mm und einer Tiefe von 82,5 mm (inklusive Basisklemmenblock) passt das Modul kompakt in jeden Schaltschrank. Das Relaismodul arbeitet in der Regel in Automatisierungsanlagen zur Ansteuerung von Schützen, Ventilen oder anderen Lastkreisen, ebenso beim Auslösen von Alarmfunktionen oder Not-Aus-Schaltungen in Verpackungsmaschinen.
Anwendungsbereiche
Typische Einsatzfelder sind die Entkopplung von Steuersignalen in Niederspannungsverteilern und die Schutzbeschaltung von Kontaktoren in dezentralisierten Automatisierungssystemen. Die zulässige Betriebstemperatur von -25 bis +40 °C macht das Modul auch für kühle Schaltschrankumgebungen geeignet. Das Modul wird werkzeuglos als Steckelement auf WAGO-Basisklemmen montiert und ermöglicht dadurch schnelle Schaltschrankaufbauten ohne Verdrahtungsaufwand.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0325 kg
|
| Artikelgewicht: |
0,0325 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
8,25 × 2,00 × 5,20 cm |
| Technische Daten: |
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsspannungsbereich |
±10 % |
| Eingangsnennstrom bei UN |
8 mA
|
| Anzahl Öffner/Ausschaltkontakte |
1 |
| Anzahl Schließer/Einschaltkontakte |
1 |
| Kontaktwerkstoff (Relais) |
AgSnO2 |
| Grenzdauerstrom |
6 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 15 A / 1 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1500 VA |
| Ansprechzeit typ. |
10 ms
|
| Rückfallzeit typ. |
4 ms
|
| Prellzeit typ. |
1 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
50 x 10? Schaltspiele |
| Statusanzeige |
LED rot |
Steuerkreis
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsspannungsbereich |
±10 % |
| Eingangsnennstrom bei UN |
8 mA
|
Lastkreis
| Anzahl Öffner/Ausschaltkontakte |
1 |
| Anzahl Schließer/Einschaltkontakte |
1 |
| Kontaktwerkstoff (Relais) |
AgSnO2 |
| Grenzdauerstrom |
6 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 15 A / 1 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1500 VA |
| Ansprechzeit typ. |
10 ms
|
| Rückfallzeit typ. |
4 ms
|
| Prellzeit typ. |
1 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
50 x 10? Schaltspiele |
Signalisierung
Sicherheit und Schutz
| Bemessungsspannung |
250 V
|
| Bemessungsstoßspannung |
4 kV
|
| Verschmutzungsgrad |
2 |
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
3 kVeff |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) |
1 kVeff |
| Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min) |
1,5 kVeff |
| Schutzart |
IP20 |
Geometrische Daten
| Breite |
20 mm / 0.787 inch |
| Höhe |
52 mm / 2.047 inch |
| Tiefe ab Oberkante Tragschiene |
82,5 mm / 3.248 inch |
| Hinweis (Abmessungen) |
Tiefe inklusive Basisklemmenblock |
Mechanische Daten
| Montageart |
Steckbares Modul für Basisklemmenblöcke |
Werkstoffdaten
| Farbe |
grau |
| Brandlast |
0,389MJ |
| Gewicht |
32,5 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-25 ... +40 °C |
| Umgebungstemperatur (Lagerung) |
-25 ... +70 °C |
| Verarbeitungstemperatur |
-25 ... +50 °C |
| Relative Feuchte |
5 ... 85 % (keine Betauung zulässig) |
| Einsatzhöhe max. |
2000 m
|
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 60664-1 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
10 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454319502 |
| Zolltarifnummer |
85364900990 |
Produktklassifikation
| UNSPSC |
39122334 |
| eCl@ss 10.0 |
27-37-16-01 |
| eCl@ss 9.0 |
27-37-16-01 |
| ETIM 9.0 |
EC001437 |
| ETIM 10.0 |
EC001437 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| CAS-No. |
7439-92-179-94-7 |
| REACH Candidate List Substance |
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolLead |
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
7(a)7(c)-I |
| SCIP notification number (Austria) |
9d7003ef-b25f-4b80-855c-89caa37bf7a9 |
| SCIP notification number (Belgium) |
d579531f-1188-442c-9c9c-5b78184f16fb |
| SCIP notification number (Bulgaria) |
8a57bb01-1bf4-43e8-9951-2db920be4c93 |
| SCIP notification number (Czech Republic) |
94bcf386-1260-4768-97ed-c489a64944a7 |
| SCIP notification number (Denmark) |
4be02374-0358-4a4c-9e35-57dceca46dfd |
| SCIP notification number (Finland) |
a2158164-26d8-4b54-800d-dd2a7ada6a2b |
| SCIP notification number (France) |
9544d901-0698-406e-869c-dce3472d4529 |
| SCIP notification number (Germany) |
56d5ba19-6475-4f7b-92ec-37003dcf61f4 |
| SCIP notification number (Hungary) |
bdecb485-1342-46f2-9344-9143202bb38e |
| SCIP notification number (Italy) |
48cabf70-5bcb-4dee-a21a-bc6811349ebf |
| SCIP notification number (Netherlands) |
ced83616-569d-4ca0-b397-faddf7a33e41 |
| SCIP notification number (Poland) |
31aac873-600a-4a50-8dd9-ddd05c7c3ffe |
| SCIP notification number (Romania) |
a3663d2f-67f1-431e-b8a6-fa7c957c7934 |
| SCIP notification number (Sweden) |
c5aa782d-b3f2-4a9f-a872-c9fe91bdbf15 |
|
