Produktbeschreibung

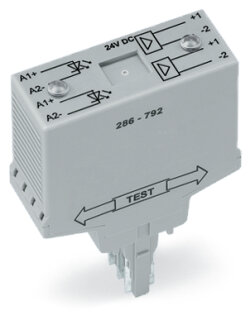

Das Optokopplermodul 286-792 ist ein steckbares Interfacemodul für WAGO-Basisklemmenblöcke mit galvanischer Trennung zwischen Steuer- und Lastkreis. Das Modul verfügt über eine 2-fach 2-Leiter-Anschlussstruktur, eine rote Statusanzeige und ist grau gefärbt. Die Eingangsnennspannung beträgt DC 24 V im Spannungsbereich von 7,5 bis 30 V mit einem Eingangsnennstrom von 15 mA. Der Ausgang liefert ebenfalls DC 24 V mit einem Ausgangsspannungsbereich von 20 bis 30 V und einem Grenzdauerstrom von 0,25 A. Der Spannungsfall liegt bei maximal 2,5 V DC, der Leckstrom bei unter 3 µA. Das Modul bietet eine Spannungsfestigkeit von 2,5 kVeff zwischen Steuer- und Lastkreis und arbeitet im Temperaturbereich von -25 bis +40 °C.
Anwendungsbereiche
Typische Anwendungen sind die Entkopplung von Sensorsignalen in Steuerungsverteilern, die Isolierung von SPS-Ausgängen gegenüber Feldgeräten und die Signalaufbereitung in industriellen Prozessautomationssystemen. Das Modul eignet sich besonders für Schaltschrank-Implementierungen, wo Störbeeinflussungen zwischen 24-V-Steuerkreisen und kontrollierten Ausgängen minimiert werden müssen.
Vorteile gegenüber Alternativen
Im Vergleich zu direkter Verdrahtung bietet die optische Kopplung deutlich bessere Störimmunität gegen elektromagnetische Interferenzen und Spannungsstöße. Die Schutzart IP20 und der Verschmutzungsgrad 2 entsprechen typischen Schaltschrank-Anforderungen. Das Modul ist werkzeuglos auf WAGO-Basisklemmen aufsteckbar und benötigt keine zusätzliche Verdrahtung.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0234 kg
|
| Artikelgewicht: |
0,0234 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
8,25 × 2,00 × 5,20 cm |
| Technische Daten: |
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsspannungsbereich (1-Pegel) |
DC 7,5 ... 30 V |
| Eingangsnennstrom bei UN |
15 mA
|
| Schaltungstyp |
2-fach2-Leiter-Anschluss |
| Grenzdauerstrom |
0,25 A
|
| Ausgangsnennspannung |
DC 24 V |
| Ausgangsspannungsbereich |
DC 20 ... 30 V |
| Spannungsfall |
<= DC 2,5 V |
| Leckstrom bei Nennspannung |
<= 3 µA |
| Einschaltzeit |
<= 60 µs |
| Ausschaltzeit |
<= 120 µs |
| Schaltfrequenz |
<= 1,5 kHz |
Steuerkreis
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsspannungsbereich (1-Pegel) |
DC 7,5 ... 30 V |
| Eingangsnennstrom bei UN |
15 mA
|
Lastkreis
| Schaltungstyp |
2-fach2-Leiter-Anschluss |
| Grenzdauerstrom |
0,25 A
|
| Ausgangsnennspannung |
DC 24 V |
| Ausgangsspannungsbereich |
DC 20 ... 30 V |
| Spannungsfall |
<= DC 2,5 V |
| Leckstrom bei Nennspannung |
<= 3 µA |
| Einschaltzeit |
<= 60 µs |
| Ausschaltzeit |
<= 120 µs |
| Schaltfrequenz |
<= 1,5 kHz |
Sicherheit und Schutz
| Verschmutzungsgrad |
2 |
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
2,5 kVeff |
| Schutzart |
IP20 |
Geometrische Daten
| Breite |
20 mm / 0.787 inch |
| Höhe |
52 mm / 2.047 inch |
| Tiefe ab Oberkante Tragschiene |
82,5 mm / 3.25 inch |
| Hinweis (Abmessungen) |
Tiefe inklusive Basisklemmenblock |
Mechanische Daten
| Montageart |
Steckbares Modul für Basisklemmenblöcke |
Werkstoffdaten
| Farbe |
grau |
| Brandlast |
0,393MJ |
| Gewicht |
23,4 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-25 ... +40 °C |
| Umgebungstemperatur (Lagerung) |
-25 ... +40 °C |
| Verarbeitungstemperatur |
-25 ... +50 °C |
| Relative Feuchte |
5 ... 95 % (keine Betauung zulässig) |
| Einsatzhöhe max. |
2000 m
|
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 60664-1 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
10 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454860448 |
| Zolltarifnummer |
85365005000 |
Produktklassifikation
| UNSPSC |
39121534 |
| eCl@ss 10.0 |
27-26-15-03 |
| eCl@ss 9.0 |
27-26-15-03 |
| ETIM 9.0 |
EC001504 |
| ETIM 10.0 |
EC001504 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsspannungsbereich (1-Pegel) |
DC 7,5 ... 30 V |
| Eingangsnennstrom bei UN |
15 mA
|
| Schaltungstyp |
2-fach2-Leiter-Anschluss |
| Grenzdauerstrom |
0,25 A
|
| Ausgangsnennspannung |
DC 24 V |
| Ausgangsspannungsbereich |
DC 20 ... 30 V |
| Spannungsfall |
<= DC 2,5 V |
| Leckstrom bei Nennspannung |
<= 3 µA |
| Einschaltzeit |
<= 60 µs |
| Ausschaltzeit |
<= 120 µs |
| Schaltfrequenz |
<= 1,5 kHz |
Steuerkreis
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsspannungsbereich (1-Pegel) |
DC 7,5 ... 30 V |
| Eingangsnennstrom bei UN |
15 mA
|
Lastkreis
| Schaltungstyp |
2-fach2-Leiter-Anschluss |
| Grenzdauerstrom |
0,25 A
|
| Ausgangsnennspannung |
DC 24 V |
| Ausgangsspannungsbereich |
DC 20 ... 30 V |
| Spannungsfall |
<= DC 2,5 V |
| Leckstrom bei Nennspannung |
<= 3 µA |
| Einschaltzeit |
<= 60 µs |
| Ausschaltzeit |
<= 120 µs |
| Schaltfrequenz |
<= 1,5 kHz |
Sicherheit und Schutz
| Verschmutzungsgrad |
2 |
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
2,5 kVeff |
| Schutzart |
IP20 |
Geometrische Daten
| Breite |
20 mm / 0.787 inch |
| Höhe |
52 mm / 2.047 inch |
| Tiefe ab Oberkante Tragschiene |
82,5 mm / 3.25 inch |
| Hinweis (Abmessungen) |
Tiefe inklusive Basisklemmenblock |
Mechanische Daten
| Montageart |
Steckbares Modul für Basisklemmenblöcke |
Werkstoffdaten
| Farbe |
grau |
| Brandlast |
0,393MJ |
| Gewicht |
23,4 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-25 ... +40 °C |
| Umgebungstemperatur (Lagerung) |
-25 ... +40 °C |
| Verarbeitungstemperatur |
-25 ... +50 °C |
| Relative Feuchte |
5 ... 95 % (keine Betauung zulässig) |
| Einsatzhöhe max. |
2000 m
|
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 60664-1 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
10 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454860448 |
| Zolltarifnummer |
85365005000 |
Produktklassifikation
| UNSPSC |
39121534 |
| eCl@ss 10.0 |
27-26-15-03 |
| eCl@ss 9.0 |
27-26-15-03 |
| ETIM 9.0 |
EC001504 |
| ETIM 10.0 |
EC001504 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
