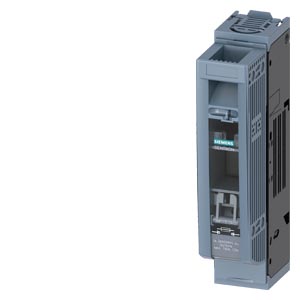

Sicherungslasttrennschalter 3NP1 1-polig NH00 160 A

Artikelnummer: SIE-3NP1131-1CA10
GTIN: 4001869564388
HAN: 3NP1131-1CA10
Inhalt: 1 Stück

1-poliger Sicherungslasttrennschalter 3NP1, NH00, 160 A Bemessungsstrom. Flachanschluss für Aufbau und Einbau auf Montageplatte in Niederspannungsverteilern.

27,38 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 34,27 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Sicherungslasttrennschalter 3NP1 ist ein lasttrennender Schalter mit integrierter Sicherungsfunktion aus der SENTRON-Serie von Siemens. Das Gerät ist als 1-poliges Modell mit Sicherungsgröße NH00 und einem Bemessungsstrom von 160 A ausgelegt. Die Konstruktion ermöglicht sowohl den Aufbau auf einer Montageplatte als auch den direkten Einbau in Niederspannungsverteiler. Der Flachanschluss gewährleistet sichere und elektrische Verbindungen ohne zusätzliche Übergangsteile. Die Abdeckebene von 45 mm entspricht den Standardvorgaben für kompakte Schaltschrankinstallationen. Das Gerät verfügt über NH00-Sicherungseinsätze und ist für Ströme bis 160 A dimensioniert. Es trennt den Stromkreis unter Last ab und schützt gleichzeitig vor Überstrom durch die integrierten Sicherungseinsätze. Die Bauform ist optimiert für Platzersparnis in beengten Schaltschrankgeometrien. Montage erfolgt ohne spezialwerkzeuge auf Befestigungsplatten oder in standardisierten Schachteinbau-Systemen.

Anwendungsbereiche

Typische Einsatzfelder sind die Absicherung und Lastentrennung in Hauptverteilungen von Industrieanlagen, die Versorgung von Maschinenschaltschränken in der Verpackungstechnik und Förderanlagenbau sowie die Steuerstromkreis-Vorsicherung in SPS-gesteuerten Automatisierungsanlangen. In Photovoltaik-Wechselrichtern wird der 3NP1 zur Trennung von DC-Versorgungskreisen eingesetzt.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Lasttrennschaltern bietet die Kombination von Schalter und NH-Sicherung eine vereinfachte Schaltschrankbestückung: Statt Schalter und Sicherungshalter separat zu installieren, wird nur ein Bauteil benötigt. Dies reduziert Montageaufwand und Fehlerquellen. Für höhere Ströme oder andere Sicherungstypen sind weitere Größenstufen der 3NP1-Serie verfügbar. Das Gerät erfüllt die RoHS-Richtlinie (ab 15.10.2017) und unterliegt den Rücknahmepflichten der WEEE-Direktive (2012/19/EU).

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,3870 kg
Artikelgewicht:	0,3870 kg
Abmessungen ( Länge × Breite × Höhe ):	20,20 × 13,50 × 4,70 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC001040
Produktfamilie	SENTRON Sicherungslasttrennschalter 3NP1

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	3 Tag(e)
Verpackungsmaße (L x B x H)	202,00 x 135,00 x 47,00 mm
Nettogewicht	0,387 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 15.10.2017
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information
