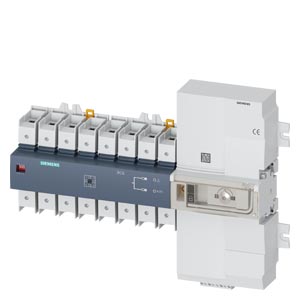

Netzumschalter 3KC 4-polig 63 A 415 V automatisch Motorantrieb

Artikelnummer: SIE-3KC6426-2TA20-0TA3
GTIN: 4001869527420
HAN: 3KC6426-2TA20-0TA3
Inhalt: 1 Stück

Automatischer Netzumschalter SENTRON 3KC, 4-polig, 63 A Bemessungsstrom, 415 V AC. Motorantrieb mit Hutschienenmontage für Doppelversorgungen in.

808,13 €

inkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 1.915,90 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der automatische Netzumschalter 3KC ist ein vierpöliger Lasttrennschalter der SENTRON-Serie mit Motor- und Handantrieb. Die Typbezeichnung 3KC6426-2TA20-0TA3 wird mit einem Bemessungsstrom von 63 A bei 415 V AC und 690 V AC betrieben. Das Gerät ist für Hutschienenmontage nach DIN 35 mm sowie Schraubmontage ausgeführt und verfügt über eine mechanische Lebensdauer von 8.500 Schaltspielen. Die Schutzart ist IP00 im offenen Zustand, IP20 bei geschlossenem Schalter mit Blende. Die maximale Verlustleistung beträgt 4,8 W je Gerät beim Bemessungsstrom. Der Umgebungstemperaturbereich liegt zwischen ?20 °C und +70 °C. Das Schaltgerät wird mit einem langen Drehgriff als Handnotbetätigung ausgeführt und verfügt über einen Motorantrieb am rechten Schaltende.

Anwendungsbereiche

Typische Einsatzfelder sind die automatische Umschaltung zwischen zwei Stromversorgungen in Photovoltaik-Wechselrichtern, Notstromversorgungen und dezentralen Energiemanagement-Systemen. Ein weiteres Anwendungsfeld ist die Schaltung von Netzersatz-Systemen in der Verpackungs- und Förderantriebstechnik, wo eine automatische Umschaltung ohne Handeingriff erforderlich ist.

Vorteile gegenüber Alternativen

Im Unterschied zu statischen Umschaltern bietet der 3KC mechanische Sicherheit bei kurzfristigem Parallelbetrieb beider Quellen und höhere Kurzschlussauslösesicherheit durch die Schmelzsicherungs-Kombination. Die Rahmenklemmen ermöglichen Frontstromschienen-Verdrahtung und vereinfachen die Inbetriebnahme in Niederspannungsverteilern.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	4,2520 kg
Artikelgewicht:	4,2520 kg
Abmessungen ( Länge × Breite × Höhe ):	40,00 × 30,00 × 12,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000216
Produktfamilie	Grundgeräte

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	5 Tag(e)
Verpackungsmaße (L x B x H)	400,00 x 300,00 x 120,00 mm
Nettogewicht	4,252 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 31.07.2015
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produktkategorie	ATE
Produkt-Bezeichnung	Netzumschalter
Ausführung des Produkts	automatisch
Ausführung des Betätigungselements	langer Drehgriff
Ausführung des Griffs	Handgriff
Ausführung des Schaltantriebs	Motorantrieb
Ausführung des Schaltantriebs Motorantrieb	Ja

Allgemeine technische Daten

Polzahl	4
Bauart des Geräts	Festeinbau
mechanische Lebensdauer (Schaltspiele) bei Funktionsfolge O-I-O typisch	8 500
der Sicherung bei 415 V maximal zulässig	61 300 A²·s
bei geschlossenem Schalter für Kombination Schalter + Sicherung bei 415 V maximal	61 300 A²·s
Position des Schaltantriebs	am rechten Ende
Überspannungskategorie	II
Verschmutzungsgrad	3
Bemessungswert	800 V
bei Verschmutzungsgrad 3 bei DC Bemessungswert	800 V

Versorgungsspannung

minimal	176 V
maximal	288 V

Schutzart und Schutzklasse

Schutzart IP	IP00
bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung	IP20
frontseitig	IP20

Verlustleistung

bei konventionellem thermischen Bemessungsstrom je Gerät	4,8 W

Hauptstromkreis

minimal	45 Hz
maximal	65 Hz
Betriebsstrom Bemessungswert	63 A

Hilfsstromkreis

Anzahl der angeschlossenen Öffner für Hilfskontakte	0
Anzahl der angeschlossenen Schließer für Hilfskontakte	0
Anzahl der angeschlossenen Wechsler für Hilfskontakte	0
Anzahl der Wechsler für Hilfskontakte	6
Anzahl der Öffner für Hilfskontakte	0
Anzahl der Schließer für Hilfskontakte	0
Eignung zur Verwendung Hauptschalter	Ja
Eignung zur Verwendung Lasttrennschalter	Ja
Eignung zur Verwendung NOT-AUS-Schalter	Nein
Eignung zur Verwendung Sicherheitsschalter	Ja
Eignung zur Verwendung Wartungs-/Reparaturschalter	Ja
Produktausstattung Verriegelung	Ja
Produkterweiterung Hilfsschalter	Ja
Produkterweiterung optional Motorantrieb	Nein
Produkterweiterung optional Spannungsauslöser	Nein

Kurzschluss

bei AC 415 V ohne Sicherungseinsatz gemäß IEC 60947-3 Bemessungswert minimal	5,88 kA
bei 415 V durch gG-Sicherung gemäß IEC 60947-6-1 Bemessungswert	50 kA
bei 415 V durch gG-Sicherung Bemessungswert	50 kA
Eingangsstrom am Digitaleingang bei Signal maximal	0,5 mA
Anzahl der Digitaleingänge	3
Ausführung des Schalteingangs	Verbunden mit Steuerklemme
Ausführung des Relais	1 Relais: 1NO, 250 V AC 2A AC-1 oder 30 V DC 2A DC-1
Impulsdauer minimal	0,06 s
Eingangsverzögerungszeit	0,03 s
Anzahl der überwachten Phasen	3

Anschlüsse

eindrähtig	1x(10?70mm²)
mehrdrähtig	1x (10 ... 70 mm²)
der Ein- und Ausgänge	Abnehmbar/steckbar
für Hauptstromkreis	Rahmenklemme

Mechanischer Aufbau

Höhe	245 mm
Breite	340 mm
Tiefe	73,5 mm
Befestigungsart	Schraub- und Hutschienenbefestigung 35 mm
Frontmontage mit 4-Loch Befestigung	Nein
Frontmontage mit Zentralbefestigung	Nein
Schienen-Montage	Ja
Nettogewicht pro ME	4,252 kg
