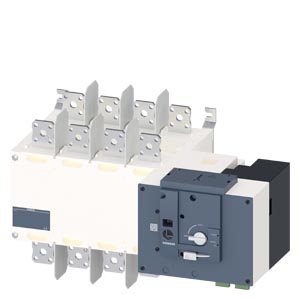

Netzumschalter 3KC fernbetätigt 4-polig 800 A 415 V

Artikelnummer: SIE-3KC4448-0FA21-0AA3
GTIN: 4001869527543
HAN: 3KC4448-0FA21-0AA3
Inhalt: 1 Stück

4-poliger Netzumschalter 3KC, fernbetätigt, 800 A / 415 V AC, Motorantrieb. Für Lastumschaltung in Niederspannungsverteilern und Schaltschränken.

3.260,40 €

exkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 9.282,00 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Netzumschalter 3KC 4-polig ist ein Lasttrennschalter der SENTRON-Serie für die ferngesteuerte Netzumschaltung in industriellen Schaltanlagen. Der Schalter verfügt über einen Bemessungsstrom von 800 A bei 415 V AC, ist 4-polig ausgeführt und besitzt eine mechanische Lebensdauer von 2500 Schaltspiele bei der Funktionsfolge O-I-O. Die Versorgungsspannung für den Motorantrieb beträgt 166 bis 332 V, die Schutzart ist IP00 an der Front, mit geschlossener Blende erreicht das Gerät IP20. Der Temperaturbereich liegt zwischen -20 und +70 Grad Celsius. Der Schalter wird auf Schiene montiert und verfügt über einen langen Drehgriff sowie Handbetätigung mit I-O-II-Stellung-Anzeige.

Anwendungsbereiche

Typische Einsatzfelder sind die Umschaltung zwischen zwei unabhängigen Stromversorgungen in Fabrikautomation und Maschinenbau sowie die Notstromumschaltung in Verwaltungsgebäuden und Krankenhäusern.

Vorteile gegenüber Alternativen

Im Unterschied zu manuellen Lasttrennschaltern ermöglicht der Motorantrieb eine ferngesteuerte Schaltung über externe Steuerspannungen und SPS-Signale, was Schaltzeiten verkürzt und Personensicherheit erhöht. Das Gerät ist RoHS-konform und erfüllt die Anforderungen der Exportkontrollbestimmungen. Für die Auswahl ist die Schutzklasse der Betriebsmittel zu beachten: AC-33 B bei 415 V mit 800 A oder AC-23 A bei 690 V mit 630 A sind zu unterscheiden.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	43,5000 kg
Artikelgewicht:	43,5000 kg
Abmessungen ( Länge × Breite × Höhe ):	80,00 × 60,00 × 73,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000216
Produktfamilie	Grundgeräte

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	5 Tag(e)
Verpackungsmaße (L x B x H)	800,00 x 600,00 x 730,00 mm
Nettogewicht	43,5 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 31.07.2015
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Netzumschalter
Ausführung des Produkts	fernbetätigt
Ausführung der Anzeige für Schaltstellungsanzeige Handbetrieb	I - O - II
Ausführung des Betätigungselements	langer Drehgriff
Ausführung des Griffs	Handgriff
Ausführung des Schaltantriebs	Motorantrieb
Ausführung des Schaltantriebs Motorantrieb	Ja

Allgemeine technische Daten

Polzahl	4
Bauart des Geräts	Festeinbau
mechanische Lebensdauer (Schaltspiele) bei Funktionsfolge O-I-O typisch	2 500
bei geschlossenem Schalter bei 690 V bei Kombination Schalter + gG-Sicherung maximal	5 043 000 A²·s
der Sicherung bei 415 V maximal zulässig	6 000 000 A²·s
der gG-Sicherung bei 690 V maximal zulässig	9 000 000 A²·s
Position des Schaltantriebs	am rechten Ende
Überspannungskategorie	IV
Verschmutzungsgrad	3
Bemessungswert	1 000 V
bei Verschmutzungsgrad 3 bei DC Bemessungswert	1 000 V

Versorgungsspannung

minimal	166 V
maximal	332 V

Schutzart und Schutzklasse

Schutzart IP	IP00
bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung	IP20
frontseitig	IP00

Verlustleistung

bei konventionellem thermischen Bemessungsstrom je Gerät	166,8 W

Hauptstromkreis

minimal	45 Hz
maximal	65 Hz
Betriebsstrom Bemessungswert	800 A

Hilfsstromkreis

Anzahl der angeschlossenen Öffner für Hilfskontakte	0
Anzahl der angeschlossenen Schließer für Hilfskontakte	3
Anzahl der angeschlossenen Wechsler für Hilfskontakte	0
Anzahl der Wechsler für Hilfskontakte	4
Anzahl der Öffner für Hilfskontakte	0
Anzahl der Schließer für Hilfskontakte	0
Eignung zur Verwendung Hauptschalter	Ja
Eignung zur Verwendung Lasttrennschalter	Ja
Eignung zur Verwendung NOT-AUS-Schalter	Nein
Eignung zur Verwendung Sicherheitsschalter	Nein
Eignung zur Verwendung Wartungs-/Reparaturschalter	Ja
Produktausstattung Verriegelung	Ja
Produkterweiterung Hilfsschalter	Ja
Produkterweiterung optional Motorantrieb	Nein
Produkterweiterung optional Spannungsauslöser	Nein

Kurzschluss

bei AC 415 V ohne Sicherungseinsatz gemäß IEC 60947-3 Bemessungswert minimal	73,5 kA
bei AC 415 V ohne Sicherungseinsatz gemäß IEC 60947-6-1 Bemessungswert minimal	40 kA
bei 415 V durch gG-Sicherung gemäß IEC 60947-6-1 Bemessungswert	50 kA
bei 415 V durch gG-Sicherung Bemessungswert	50 kA
bei 690 V durch gG-Sicherung gemäß IEC 60947-3 Bemessungswert	50 kA
Eingangsstrom am Digitaleingang bei Signal maximal	1 mA
Anzahl der Digitaleingänge	5
Ausführung des Schalteingangs	Verbunden mit Steuerklemme
Ausführung des Relais	1 Relais: 1NO, 2A 250 VAC oder 2A 24 VDC.
Impulsdauer minimal	0,06 s
Eingangsverzögerungszeit	0,046 s

Anschlüsse

für Cu-Stromschiene	2x50x5
mehrdrähtig mit Kabelschuh gemäß DIN 46234	2x185 mm²...4x185 mm²
der Ein- und Ausgänge	Abnehmbar/steckbar
für Hauptstromkreis	Schienenanschluss

Mechanischer Aufbau

Höhe	370 mm
Breite	584 mm
Tiefe	439,5 mm
Befestigungsart	Schraubbefestigung
Frontmontage mit 4-Loch Befestigung	Nein
Frontmontage mit Zentralbefestigung	Nein
Schienen-Montage	Nein
Nettogewicht pro ME	43,5 kg
