Produktbeschreibung

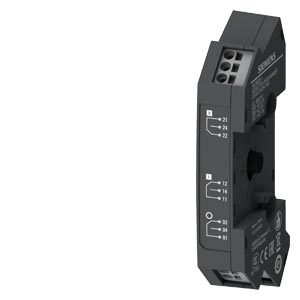

Der Hilfsschalter 3KC9603-1 ist ein Zubehörmodul für Siemens 3KC3 und 3KC6 Netzumschalter der Baureihe SENTRON. Das Modul enthält drei unverzögert schaltende Wechsler, von denen einer die Positionen I, O und II (Stellung eins, offen, Stellung zwei) abdeckt. Jeder Wechsler verfügt über einen separaten COM-Anschluss und ist für AC13-Lasten bis 2 A bei 250 V AC ausgelegt. Die Anschlusstechnik erfolgt über Rahmenklemmen und akzeptiert Leiterquerschnitte von 0,5 bis 2,5 mm² eindrähtig oder 0,5 bis 1,5 mm² mehrdrähtig. Die Abmessungen betragen 104 mm Breite, 48,4 mm Höhe und 17,8 mm Tiefe, das Nettogewicht liegt bei 65 Gramm.
Anwendungsbereiche
Typische Einsatzfelder sind die Zustandsrückmeldung in Schaltschrank-Netzumschaltern für redundante Stromversorgungen sowie die Fernmeldung von Umschaltpositionen in industriellen Verteilern und Steuerungsanwendungen. Das Modul wird mittels Schraubbefestigung montiert und eignet sich besonders für die Ausstattung bestehender 3KC3/3KC6-Kombinationen mit zusätzlichen Meldekontakten. Das Zubehör unterliegt der RoHS-Richtlinie und der REACH-Verordnung. Lieferumfang: 1 Hilfsschalter mit Schraubenset.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0650 kg
|
| Artikelgewicht: |
0,0650 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
15,00 × 5,00 × 2,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000041 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
150,00 x 50,00 x 20,00 mm |
| Nettogewicht |
0,065 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 30.04.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Zubehör für Netzumschalter |
Hilfsstromkreis
| Anzahl der Wechsler der Hilfskontakte unverzögert schaltend |
3 |
| Anzahl der Öffner für Hilfskontakte unverzögert schaltend |
0 |
| Anzahl der Schließer für Hilfskontakte unverzögert schaltend |
0 |
Eignung
| Eignung zur Verwendung |
3KC3, 3KC6 |
Produktdetails
| Produktbeschreibung |
Hilfsschalter mit 3 Wechsler: eins für Position I, O und II, mit separatem COM Anschluss, AC13 2A 250V ac |
Anschlüsse
| Ausführung des elektrischen Anschlusses |
0,5 bis 2,5mm² eindrähtig / 0,5 bis 1,5mm² mehrdrähtig |
| für Hilfs- und Steuerstromkreis |
Rahmenklemme |
Mechanischer Aufbau
| Höhe |
48,4 mm
|
| Breite |
104 mm
|
| Tiefe |
17,8 mm
|
| Befestigungsart |
Schraubbefestigung |
| Nettogewicht pro ME |
65 g
|
