Produktbeschreibung

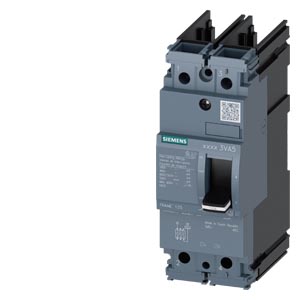

Der Kompaktleistungsschalter 3VA5 ist zweipolig aufgebaut und mit dem Überstromauslöser TM210 ausgestattet, der Überlast- und Kurzschlussschutz (LI) übernimmt. Der Bemessungsstrom In beträgt 35 A, der Überlastansprechwert Ir ist fest auf 35 A eingestellt, der Kurzschlussansprechwert Ii auf 350 A. Der Betriebsstrom beträgt bei 40 °C 35 A und bei 70 °C 32 A. Das Ausschaltvermögen liegt bei 415 V AC bei Icu und Ics jeweils 55 kA. Der Schalter ist ohne Anschluss ausgeführt. Abmessungen: Höhe 140 mm, Breite 50,8 mm, Tiefe 76,5 mm.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
0,6210 kg
|
| Artikelgewicht: |
0,6210 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
14,60 × 10,30 × 6,00 cm |
Technische Daten
Allgemeine technische Daten
| Isolationsspannung / Bemessungswert |
500 V
|
| Betriebsspannung / bei DC / Bemessungswert |
250 V
|
| Betriebsspannung / bei AC / Bemessungswert |
415 V
|
| Verlustleistung [W] / maximal |
7,6 W
|
| Verlustleistung [W] / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol |
3,8 W
|
| mechanische Lebensdauer (Schaltspiele) / typisch |
20 000 |
| elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V |
8 000 |
| elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V |
4 000 |
| elektrische Lebensdauer (Schaltspiele) / bei 480 V |
8 000 |
| elektrische Lebensdauer (Schaltspiele) / bei 600 V |
4 000 |
| Produkteigenschaft / für Nullleiter / auf-/nachrüstbar / Kurzschluss- und Überlastschutz |
Nein |
| Produktfunktion, Kommunikationsfunktion |
Nein |
| Produktfunktion, sonstige Messfunktion |
Nein |
| Nettogewicht pro ME |
621 g
|
Strom
| Kennzeichnung / gemäß UL 489 / 100 % rated breaker |
Nein |
| Betriebsstrom, bei 40 °C |
35 A
|
| Betriebsstrom, bei 45 °C |
34 A
|
| Betriebsstrom, bei 50 °C |
34 A
|
| Betriebsstrom, bei 55 °C |
33 A
|
| Betriebsstrom, bei 60 °C |
33 A
|
| Betriebsstrom, bei 65 °C |
32 A
|
| Betriebsstrom, bei 70 °C |
32 A
|
Schaltvermögen gemäß IEC 60947
| Schaltvermögensklasse des Leistungsschalters |
M |
| Ausschaltvermögen Grenzkurzschlussstrom (Icu), bei 240 V |
85 kA |
| Ausschaltvermögen Grenzkurzschlussstrom (Icu), bei 415 V |
55 kA |
| Ausschaltvermögen Betriebskurzschlussstrom (Ics), bei 240 V |
85 kA |
| Ausschaltvermögen Betriebskurzschlussstrom (Ics), bei 415 V |
55 kA |
| Einschaltvermögen Kurzschlussstrom (Icm), bei 240 V |
187 kA |
| Einschaltvermögen Kurzschlussstrom (Icm), bei 415 V |
121 kA |
| Ausführung des Kurzschlussschutzes |
für Schaltleistungswerte in DC-Netzen siehe Kompaktleistungsschalter 3VA Gerätehandbuch; link zu finden unter Service & Support im letzten Kapitel |
Schaltvermögen gemäß UL 489
| Ausschaltvermögen Strom, bei 240 V |
85 kA |
| Ausschaltvermögen Strom, bei 480 V |
35 kA |
| Ausschaltvermögen Strom, bei 600 Y/347 V |
18 kA |
Hilfsstromkreis
| Anzahl der Wechsler / für Hilfskontakte |
0 |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Kompaktleistungsschalter |
| Produkt-Bezeichnung / gemäß UL-File |
MEAS |
| Ausführung des Produkts |
Anlagenschutz |
| Ausführung des Lastschalters / gemäß UL 489 / Heating, Air Conditioning, and Refrigeration-Leistungsschalter (HACR Typ) |
Ja |
| Ausführung des Lastschalters / gemäß UL 489 / High-Intensity- Discharge-Leistungsschalter (HID Typ) |
Ja |
| Ausführung des Lastschalters / gemäß UL 489 / Switching Duty- Leistungsschalter (SWD Typ) |
Nein |
| Ausführung des Überstromauslösers |
TM210 |
| Schutzfunktion des Überstromauslösers |
LI |
| Polzahl |
2 |
Einstellbare Parameter
| einstellbarer Ansprechwert Einstellstrom (Ir) / des L-Auslösers / bei I2t-Kennlinie, minimal |
35 A
|
| einstellbarer Ansprechwert Einstellstrom (Ir) / des L-Auslösers / bei I2t-Kennlinie, maximal |
35 A
|
| einstellbarer Ansprechwert Verzögerungszeit (tr) / bei L- Auslösung / bei I2t-Kennlinie, minimal |
1 s
|
| einstellbarer Ansprechwert Verzögerungszeit (tr) / bei L- Auslösung / bei I2t-Kennlinie, maximal |
1 s
|
| einstellbarer Ansprechwert Einstellstrom (Ii) / bei I-Auslösung, minimal |
350 A
|
| einstellbarer Ansprechwert Einstellstrom (Ii) / bei I-Auslösung, maximal |
350 A
|
| einstellbarer Einstellstrom (InN) / bei N-Auslösung, minimal |
0 A
|
| einstellbarer Einstellstrom (InN) / bei N-Auslösung, maximal |
0 A
|
| Produktfunktion / Erdschlussschutz |
Nein |
Mechanischer Aufbau
| Produktbestandteil, Unterspannungsauslöser |
Nein |
| Produktbestandteil, Spannungsauslöser |
Nein |
| Produktbestandteil, Ausgelöstmelder |
Nein |
| Höhe [in] |
5,51 in |
| Höhe |
140 mm
|
| Breite [in] |
2 in |
| Breite |
50,8 mm
|
| Tiefe [in] |
3,01 in |
| Tiefe |
76,5 mm
|
Anschlüsse
| Anordnung des elektrischen Anschlusses / für Hauptstromkreis |
ohne Anschluss |
| Ausführung des elektrischen Anschlusses / für Hauptstromkreis |
ohne |
Umgebungsbedingungen
| Schutzart IP / frontseitig |
IP40 |
| Umgebungstemperatur, während Betrieb / minimal |
-25 °C |
| Umgebungstemperatur, während Betrieb / maximal |
70 °C |
| Umgebungstemperatur, während Lagerung / minimal |
-40 °C |
| Umgebungstemperatur, während Lagerung / maximal |
80 °C |
| Referenzkennzeichen / gemäß IEC 81346-2:2009 |
Q |
Zubehör
| Produkterweiterung / optional / Motorantrieb |
Nein |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000228 |
| Produktfamilie |
Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
146,00 x 103,00 x 60,00 mm |
| Nettogewicht |
0,621 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
