Produktbeschreibung

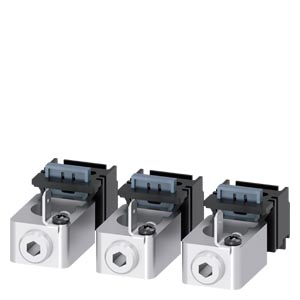

Die Rundleiteranschlussklemme TA1.1 ist eine Anschlusskomponente der SENTRON-Produktfamilie, speziell entwickelt als Zubehör für die Leistungsschalter 3VA41 und 3VA51. Die Ausführung bietet einen integrierten Hilfsleiter-Spannungsabgriff und wird in einer Packung mit drei Stück geliefert. Die Klemme akzeptiert mehrdrähtige Kupfer- und Aluminium-Leiter im Querschnittsbereich von 10 bis 95 mm² (IEC) sowie von 8 bis 3/0 AWG (UL-Standard) mit einer zulässigen Leitertemperatur bis 75 °C. Die Abisolierlänge beträgt 12,2 mm (IEC) bzw. 0,48 Zoll (UL).
Anwendungsbereiche
Typische Einsatzorte sind die Verdrahtung von Leistungsschaltern in Niederspannungsverteilern und die Anbindung von Hilfsschaltungen an Hauptschutzgeräte in Schaltanlagen. Im Schrank- und Anlagenbau wird die Klemme häufig zur Spannungsgewinnung für Steuerstromkreise und Messaufgaben verwendet. Das Drehmoment für eindrähtige Anschlüsse von 10 bis 16 mm² beträgt 6,2 Nm und gewährleistet sichere Kontaktierung. Die Komponente erfüllt REACH und RoHS-Anforderungen und ist seit Januar 2016 konform nach den geltenden Richtlinien zertifiziert.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0950 kg
|
| Artikelgewicht: |
0,0950 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
15,00 × 10,00 × 2,20 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
150,00 x 100,00 x 22,00 mm |
| Nettogewicht |
0,095 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Rundleiteranschlussklemme Spannungsabgriff 3 Stück |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rundleiteranschlussklemme |
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TA1.1 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Ja |
Mechanischer Aufbau
Anschlüsse gemäß IEC
| für Kupfer-Kabel / mehrdrähtig / minimal |
10 mm² |
| für Kupfer-Kabel / mehrdrähtig / maximal |
95 mm² |
| für Aluminium-Kabel / mehrdrähtig / minimal |
10 mm² |
| für Aluminium-Kabel / mehrdrähtig / maximal |
95 mm² |
| Abisolierlänge |
12,2 mm
|
| eindrähtig |
10 - 16 mm²: 6,2 Nm |
| mehrdrähtig |
10 - 16 mm²: 6,2 Nm; 25 - 50 mm²: 7,9 Nm; 70 - 95 mm²: 11,3 Nm |
| feindrähtig |
10 - 16 mm²: 6,2 Nm, 25 - 35 mm²: 7,9 Nm |
| feindrähtig / mit Aderendbearbeitung |
10 - 16 mm²: 6,2 Nm, 25 - 50 mm²: 7,9 Nm, 70 mm²: 11,3 Nm |
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
75 °C |
| Abisolierlänge |
0,48 in |
| für Kupfer-Kabel / mehrdrähtig / minimal |
8 AWG |
| für Kupfer-Kabel / mehrdrähtig / maximal |
3/0 AWG |
| für Aluminium-Kabel / mehrdrähtig / minimal |
8 AWG |
| für Aluminium-Kabel / mehrdrähtig / maximal |
3/0 AWG |
| mehrdrähtig |
8-6 AWG: 55 lb-in, 4-1/0 AWG: 70lb-in, 2/0-3/0 AWG: 100 lb-in |
