Produktbeschreibung
Die Rahmenklemme 4 Stück TS1.1 ist Originalzubehör für den Niederspannungsschalter 3VA51 aus der SENTRON-Familie von Siemens. Sie dient der Verdrahtung von Kupferkabeln mit Querschnitten von 1,5 bis 70 mm² (mehrdrähtig) im Schaltschrank. Das Anzugsdrehmoment für eindrähtige Leiter beträgt 5 Nm, die erforderliche Abisolierlänge liegt bei 12 mm nach IEC-Standard und 0,5 Zoll nach UL 486A-486B. Die Klemmen sind für eine zulässige Leitertemperatur von 75 °C ausgelegt. Im Lieferumfang enthalten sind vier Rahmenklemmen pro Einheit mit einem Nettogewicht von 109 g.
Anwendungsbereiche
Typische Einsatzfelder sind die Anschlussbestückung von Leitungsschutzschaltern in Niederspannungsverteilern, die Verschaltung von Hauptschaltern in Schaltanlagen sowie die Erneuerung abgenutzter oder beschädigter Anschlussblöcke bei Wartung und Instandhaltung von 3VA51-Geräten.
Vorteile gegenüber Alternativen
Im Unterschied zu ad-hoc-Löten oder Crimpverbindungen bietet die normgerechte Rahmenklemme werkzeuglose Montierbarkeit und sichere, wiederholbare Kontaktierung über Schraubanschluss. Das Produkt erfüllt die RoHS-Direktive seit 2016 und unterliegt der WEEE-Rücknahmepflicht.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,1090 kg
|
| Artikelgewicht: |
0,1090 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
12,00 × 17,00 × 1,50 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
120,00 x 170,00 x 15,00 mm |
| Nettogewicht |
0,109 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |

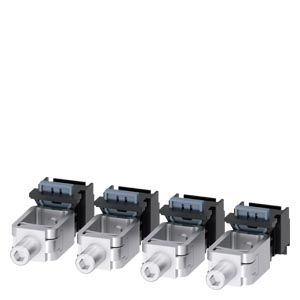

Rahmenklemme 4 Stück |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rahmenklemme |
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TS1.1 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Nein |
Mechanischer Aufbau
| Nettogewicht pro ME |
109 g
|
Anschlüsse gemäß IEC
| für Kupfer-Kabel / mehrdrähtig / minimal |
1,5 mm² |
| für Kupfer-Kabel / mehrdrähtig / maximal |
70 mm² |
| minimal |
3 x 9mm x 0,8mm, 3 x 13mm x 0,5mm |
| maximal |
9 x 9mm x 0,8mm, 6 x 13mm x 0,5mm |
| Abisolierlänge |
12 mm
|
| eindrähtig |
1,5 - 16 mm²: 5 Nm |
| mehrdrähtig |
1,5 - 16 mm²: 5 Nm; 25 - 70 mm²: 8 Nm |
| feindrähtig |
1,5 - 16 mm²: 5 Nm, 25 - 50 mm²: 8 Nm |
| feindrähtig / mit Aderendbearbeitung |
1,5 - 16 mm²: 5 Nm, 25 - 50 mm²: 8 Nm |
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
75 °C |
| Abisolierlänge |
0,5 in |
| für Kupfer-Kabel / eindrähtig / minimal |
14 AWG |
| für Kupfer-Kabel / eindrähtig / maximal |
10 AWG |
| für Kupfer-Kabel / mehrdrähtig / minimal |
14 AWG |
| für Kupfer-Kabel / mehrdrähtig / maximal |
3/0 AWG |
| eindrähtig |
14 - 10 AWG: 45 lb-in |
| mehrdrähtig |
14 - 6 AWG: 45 lb-in; 4 - 3/0 AWG: 70 lb-in |
