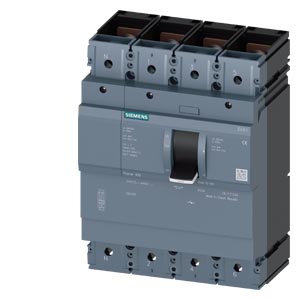

Lasttrennschalter 3VA1340-1AA42-0AA0 400 A 4-polig

Artikelnummer: SIE-3VA1340-1AA42-0AA0
GTIN: 4042948800416
HAN: 3VA1340-1AA42-0AA0
Inhalt: 1 Stück

4-poliger Lasttrennschalter 3VA1, 400 A / 690 V AC, MCCB-Bauform. Für Hauptabschaltung und Lasttrennschaltung in Niederspannungsverteilern.

681,46 €

exkl. 19% USt. ,

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Lasttrennschalter 3VA1340-1AA42-0AA0 ist ein vierpoliges Schaltgerät der SENTRON-Familie in kompakter MCCB-Bauform für sichere Hauptabschaltung von Stromkreisen. Der Schalter hat einen Bemessungsstrom von 400 A bei 690 V AC, erreicht eine Stoßspannungsfestigkeit von 8 kV und eine Kurzzeitstromfestigkeit (Icw) von 6 kA bei 0,5 Sekunden. Die IP40-Schutzart am Schaltgerät selbst ist ausgelegt für den Frontalzugriff in geschlossenen Schaltschränken mit Betriebstemperaturen zwischen -25 °C und +70 °C. Der Schalter besitzt Schraubenflachanschlüsse für sichere Verdrahtung und eine mechanische Lebensdauer von typisch 20.000 Schaltspiele ohne Verschleiß an den Kontakten.

Anwendungsbereiche

Typische Einsatzfelder sind Hauptschalter in Niederspannungsverteilern von Industrieanlagen, Lasttrennschaltung in Maschinensteuerungen und Schaltschrank-Verteilsystemen für Fabrikautomation und Energieverteilung. Weiterhin wird das Gerät in Photovoltaik-Wechselrichtern, Kompressorenanlagen und zentralen Versorgungsschaltanlagen eingesetzt, wo eine sichere und wartungsfreie Abschaltung mehrerer Stromkreise erforderlich ist.

Vorteile gegenüber Alternativen

Im Unterschied zu Kompaktleistungsschaltern mit eingebautem Überlastschutz ermöglicht dieser reine Lasttrennschalter ohne integrierte Schutzfunktionen die flexible Anpassung an externe Schutzgeräte und Messwandler. Das geringe Nettogewicht von etwa 6,2 kg und die standardmäßige Hutschienen-kompatible Bauform vereinfachen Installation und Austausch in bestehenden Verteilsystemen.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	6,2160 kg
Artikelgewicht:	6,2160 kg
Abmessungen ( Länge × Breite × Höhe ):	26,10 × 20,80 × 17,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000216
Produktfamilie	SENTRON Lasttrennschalter in MCCB-Bauform 3VA

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : 9N9999
Regel-Lieferzeit	5 Tag(e)
Verpackungsmaße (L x B x H)	261,00 x 208,00 x 170,00 mm
Nettogewicht	6,216 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.06.2012
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w)
Nachhaltigkeit	Zertifikat ansehen

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Kompaktleistungsschalter
Produktvariante	General Applications
Ausführung des Produkts	in MCCB-Bauform
Polzahl	4
Ausführung des Hilfsauslösers	ohne
Ausführung des Hilfsschalters	ohne

Allgemeine technische Daten

Isolationsspannung / Bemessungswert	800 V
Betriebsspannung / bei DC / Bemessungswert	1 000 V
Betriebsspannung / bei AC / Bemessungswert	690 V
Stoßspannungsfestigkeit / Bemessungswert	8 kV
Verlustleistung [W] / maximal	191 W
mechanische Lebensdauer (Schaltspiele) / typisch	20 000
Bauart des Geräts	Festeinbau
Eignung zur Verwendung / Lasttrennschalter	Ja
Eignung zur Verwendung / Hauptschalter	Ja
Eignung zur Verwendung / Sicherheitsschalter	Ja
Eignung zur Verwendung / NOT-AUS-Schalter	Ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter	Ja
Produktfunktion / Kommunikationsfunktion	Nein
Nettogewicht pro ME	6,216 kg

Strom

Kurzzeitstromfestigkeit (Icw) / bei AC / befristet auf 0,5 s / Bemessungswert	6 kA
Betriebsstrom / Bemessungswert	400 A
bei 40 °C	400 A
bei 45 °C	400 A
bei 50 °C	400 A
bei 55 °C	384 A
bei 60 °C	370 A
bei 65 °C	354 A
bei 70 °C	340 A
bei 400 V / maximal zulässig	3 820 000 A²·s
bei 500 V / maximal zulässig	4 280 000 A²·s
bei 690 V / maximal zulässig	1 780 000 A²·s

Schaltvermögen gemäß IEC 60947

bei 690 V / durch Kompaktleistungsschalter / maximal	17 kA
bei 415 V / durch Kompaktleistungsschalter / maximal	242 kA
bedingter Kurzschlussstrom (Iq) / Bemessungswert	6 000 A
bei 690 V / durch Kompaktleistungsschalter / Bemessungswert	10 kA
bei 240 V / durch NH-Sicherungseinsatz 3NA, 3ND (Baugrößen 00/000, 1, 2, Typ gL/gG) / Bemessungswert	200 kA
bei 415 V / durch NH-Sicherungseinsatz 3NA, 3ND (Baugrößen 00/000, 1, 2, Typ gL/gG) / Bemessungswert	110 kA

Mechanischer Aufbau

Überspannungskategorie	III
Befestigungsart	Schraubbefestigung
Befestigungsart / Frontmontage mit 4-Loch Befestigung	Ja
Befestigungsart / Frontmontage mit Zentralbefestigung	Nein
Befestigungsart / Schienen-Montage	Nein
Unterspannungsauslöser	Nein
Spannungsauslöser	Nein
Unterspannungsauslöser mit voreilendem Kontakt	Nein
Ausgelöstmelder	Nein
Produktausstattung / Verriegelung	Nein
Höhe	248 mm
Breite	184 mm
Tiefe	110 mm
Ausführung der Anzeige / für Schaltstellungsanzeige	Kipphebelschaltstellung On, Trip, Off
Ausführung des Betätigungselements	Kipphebel
Ausführung des Schaltantriebs / Motorantrieb	Nein

Anschlüsse

Anordnung des elektrischen Anschlusses / für Hauptstromkreis	vorderseitiger Anschluss
Ausführung des elektrischen Anschlusses / für Hauptstromkreis	Schienenanschluss
Ausführung der Oberfläche / der Anschlüsse / auf Schalteroberseite (N, 1, 3, 5)	Silber
Ausführung der Oberfläche / der Anschlüsse / auf Schalterunterseite (N, 2, 4, 6)	Silber

Hilfsstromkreis

Anzahl der Wechsler / für Hilfskontakte	0
Anzahl der Öffner / für Hilfskontakte	0
Anzahl der Schließer / für Hilfskontakte	0

Zubehör

Produkterweiterung / Hilfsschalter	Nein
Produkterweiterung / optional / Motorantrieb	Ja

Umgebungsbedingungen

Schutzart IP / frontseitig	IP40
während Betrieb / minimal	-25 °C
während Betrieb / maximal	70 °C
während Lagerung / minimal	-40 °C
während Lagerung / maximal	80 °C
Referenzkennzeichen / gemäß IEC 81346-2:2009	Q
