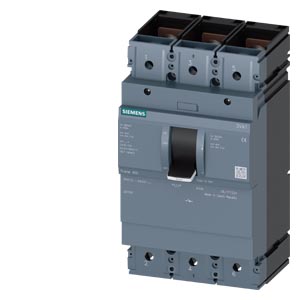

Lasttrennschalter 3VA1340-1AA32-0AA0 3-polig 400 A 690 V

Artikelnummer: SIE-3VA1340-1AA32-0AA0
GTIN: 4042948800409
HAN: 3VA1340-1AA32-0AA0
Inhalt: 1 Stück

Lasttrennschalter SENTRON 3VA1, 3-polig, 400 A Bemessungsstrom, 690 V AC, IP40, ohne Überlastschutz. Für Schaltschrank-Hauptabschaltungen und.

634,07 €

inkl. 19% USt. ,

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Lasttrennschalter 3VA1340-1AA32-0AA0 ist ein 3-poliger Kompaktschalter der SENTRON-Baureihe in MCCB-Form für Niederspannungsverteilungen ohne integrierten Überlastschutz. Der Schalter ist ausgelegt für einen Bemessungsstrom von 400 A bei 690 V AC und eine Isolationsspannung von 800 V. Die mechanische Lebensdauer beträgt 20.000 Schaltspiele, die Kurzzeitstromfestigkeit liegt bei 6 kA für 0,5 Sekunden. Die Stoßspannungsfestigkeit von 8 kV und die Schutzart IP40 entsprechen den Anforderungen für geschlossene Schaltschränke. Der Betriebstemperaturbereich erstreckt sich von -25 °C bis +70 °C, die Lagerungstemperatur von -40 °C bis +80 °C.

Anwendungsbereiche

Typische Einsatzfelder sind die Hauptabschaltung in Schaltschränken für Motoren- und Leistungsverteilungen sowie die Schaltung von Steuerstromkreisen in Industrieanlagen. Der Schalter eignet sich besonders für Anwendungen, bei denen eine schnelle Lastabschaltung ohne Schutzfunktion erforderlich ist, beispielsweise in Pumpen-, Lüfter- und Verdichteranlagen. Durch die 3-polige Ausführung wird eine sichere Abschaltung aller Phasen gewährleistet.

Vorteile gegenüber Alternativen

Im Unterschied zu integrierten Schutzschaltern (MCB/MCCB mit Auslösecharakteristik) übernimmt dieser Lasttrennschalter ausschließlich die Schalttätigkeit und Lasttrennung ohne thermische oder magnetische Auslösefunktion. Dadurch entfällt eine redundante Schutzstaffeln und ermöglicht flexible Schutzkonzepte in Kombination mit separaten Überstromschutzeinrichtungen. Die Anschlüsse erfolgen über Schraubenflachanschlüsse für sichere Verdrahtung in modernen Verteilerschränken. Das Gerät ist RoHS-konform und unterliegt der Elektroaltgeräte-Rücknahmepflicht nach EU-Richtlinie 2012/19/EU.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	4,8050 kg
Artikelgewicht:	4,8050 kg
Abmessungen ( Länge × Breite × Höhe ):	26,10 × 16,20 × 17,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000216
Produktfamilie	SENTRON Lasttrennschalter in MCCB-Bauform 3VA

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : 9N9999
Regel-Lieferzeit	3 Tag(e)
Verpackungsmaße (L x B x H)	261,00 x 162,00 x 170,00 mm
Nettogewicht	4,805 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.06.2012
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w)
Nachhaltigkeit	Zertifikat ansehen

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Kompaktleistungsschalter
Produktvariante	General Applications
Ausführung des Produkts	in MCCB-Bauform
Polzahl	3
Ausführung des Hilfsauslösers	ohne
Ausführung des Hilfsschalters	ohne

Allgemeine technische Daten

Isolationsspannung / Bemessungswert	800 V
Betriebsspannung / bei DC / Bemessungswert	750 V
Betriebsspannung / bei AC / Bemessungswert	690 V
Stoßspannungsfestigkeit / Bemessungswert	8 kV
Verlustleistung [W] / maximal	191 W
mechanische Lebensdauer (Schaltspiele) / typisch	20 000
Bauart des Geräts	Festeinbau
Eignung zur Verwendung / Lasttrennschalter	Ja
Eignung zur Verwendung / Hauptschalter	Ja
Eignung zur Verwendung / Sicherheitsschalter	Ja
Eignung zur Verwendung / NOT-AUS-Schalter	Ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter	Ja
Produktfunktion / Kommunikationsfunktion	Nein
Nettogewicht pro ME	4,805 kg

Strom

Kurzzeitstromfestigkeit (Icw) / bei AC / befristet auf 0,5 s / Bemessungswert	6 kA
Betriebsstrom / Bemessungswert	400 A
bei 40 °C	400 A
bei 45 °C	400 A
bei 50 °C	400 A
bei 55 °C	384 A
bei 60 °C	370 A
bei 65 °C	354 A
bei 70 °C	340 A
bei 400 V / maximal zulässig	3 820 000 A²·s
bei 500 V / maximal zulässig	4 280 000 A²·s
bei 690 V / maximal zulässig	1 780 000 A²·s

Schaltvermögen gemäß IEC 60947

bei 690 V / durch Kompaktleistungsschalter / maximal	17 kA
bei 415 V / durch Kompaktleistungsschalter / maximal	242 kA
bedingter Kurzschlussstrom (Iq) / Bemessungswert	6 000 A
bei 690 V / durch Kompaktleistungsschalter / Bemessungswert	10 kA
bei 240 V / durch NH-Sicherungseinsatz 3NA, 3ND (Baugrößen 00/000, 1, 2, Typ gL/gG) / Bemessungswert	200 kA
bei 415 V / durch NH-Sicherungseinsatz 3NA, 3ND (Baugrößen 00/000, 1, 2, Typ gL/gG) / Bemessungswert	110 kA

Mechanischer Aufbau

Überspannungskategorie	III
Befestigungsart	Schraubbefestigung
Befestigungsart / Frontmontage mit 4-Loch Befestigung	Ja
Befestigungsart / Frontmontage mit Zentralbefestigung	Nein
Befestigungsart / Schienen-Montage	Nein
Unterspannungsauslöser	Nein
Spannungsauslöser	Nein
Unterspannungsauslöser mit voreilendem Kontakt	Nein
Ausgelöstmelder	Nein
Produktausstattung / Verriegelung	Nein
Höhe	248 mm
Breite	138 mm
Tiefe	110 mm
Ausführung der Anzeige / für Schaltstellungsanzeige	Kipphebelschaltstellung On, Trip, Off
Ausführung des Betätigungselements	Kipphebel
Ausführung des Schaltantriebs / Motorantrieb	Nein

Anschlüsse

Anordnung des elektrischen Anschlusses / für Hauptstromkreis	vorderseitiger Anschluss
Ausführung des elektrischen Anschlusses / für Hauptstromkreis	Schienenanschluss
Ausführung der Oberfläche / der Anschlüsse / auf Schalteroberseite (N, 1, 3, 5)	Silber
Ausführung der Oberfläche / der Anschlüsse / auf Schalterunterseite (N, 2, 4, 6)	Silber

Hilfsstromkreis

Anzahl der Wechsler / für Hilfskontakte	0
Anzahl der Öffner / für Hilfskontakte	0
Anzahl der Schließer / für Hilfskontakte	0

Zubehör

Produkterweiterung / Hilfsschalter	Ja
Produkterweiterung / optional / Motorantrieb	Ja

Umgebungsbedingungen

Schutzart IP / frontseitig	IP40
während Betrieb / minimal	-25 °C
während Betrieb / maximal	70 °C
während Lagerung / minimal	-40 °C
während Lagerung / maximal	80 °C
Referenzkennzeichen / gemäß IEC 81346-2:2009	Q
