Produktbeschreibung

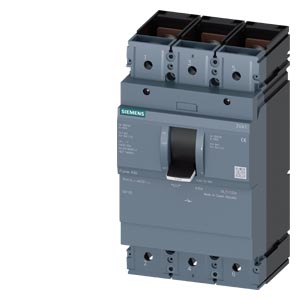

Der Lasttrennschalter 3VA1463-1AA32-0AA0 ist ein Kompaktleistungsschalter der SENTRON-Familie in MCCB-Bauform für den Hauptstromkreis-Betrieb ohne aktive Schutzfunktionen. Der dreipolige Schalter ist für einen Bemessungsstrom von 630 A bei 690 V AC ausgelegt und verfügt über eine Isolationsspannung von 800 V sowie eine Stoßspannungsfestigkeit von 8 kV. Die Schutzart IP40 und eine mechanische Lebensdauer von 20.000 Schältspielen gewährleisten langlebige Schaltoperationen in Schaltanlagen. Die maximale Verlustleistung beträgt 191 W, die Kurzzeitstromfestigkeit liegt bei 7,6 kA (0,5 s AC). Der Betriebstemperaturbereich von -25 bis +70 °C ermöglicht den Einsatz in verschiedenen Klimazonen.
Anwendungsbereiche
Typische Einsatzfelder sind Hauptschalter in Niederspannungsverteilungen von Produktionsanlagen, Fabrikationen und Energieversorgungsnetzen sowie die Trennung von Stromkreisen in Maschinenschaltschränken und Automatisierungsanlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu integrierten Leistungsschaltern mit thermischen und magnetischen Auslösern fungiert dieser Lasttrennschalter als reine Schalt- und Trennvorrichtung ohne Überlast- oder Kurzschlussschutz, was eine zusätzliche separate Absicherung durch Sicherungsschalter oder Schmelzsicherungen erfordert. Die Verschraubungsflachanschlüsse ermöglichen sichere Kabelverbindungen; das Gerät ist RoHS-konform und unterliegt den EU-Rücknahmepflichten für Elektroaltgeräte.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
4,7870 kg
|
| Artikelgewicht: |
4,7870 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
26,10 × 16,20 × 17,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000216 |
| Produktfamilie |
SENTRON Lasttrennschalter in MCCB-Bauform 3VA |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
261,00 x 162,00 x 170,00 mm |
| Nettogewicht |
4,787 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.06.2012 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Kompaktleistungsschalter |
| Produktvariante |
General Applications |
| Ausführung des Produkts |
in MCCB-Bauform |
| Polzahl |
3 |
| Ausführung des Hilfsauslösers |
ohne |
| Ausführung des Hilfsschalters |
ohne |
Allgemeine technische Daten
| Isolationsspannung / Bemessungswert |
800 V
|
| Betriebsspannung / bei DC / Bemessungswert |
750 V
|
| Betriebsspannung / bei AC / Bemessungswert |
690 V
|
| Stoßspannungsfestigkeit / Bemessungswert |
8 kV
|
| Verlustleistung [W] / maximal |
191 W
|
| mechanische Lebensdauer (Schaltspiele) / typisch |
20 000 |
| Bauart des Geräts |
Festeinbau |
| Eignung zur Verwendung / Lasttrennschalter |
Ja |
| Eignung zur Verwendung / Hauptschalter |
Ja |
| Eignung zur Verwendung / Sicherheitsschalter |
Ja |
| Eignung zur Verwendung / NOT-AUS-Schalter |
Ja |
| Eignung zur Verwendung / Wartungs-/Reparaturschalter |
Ja |
| Produktfunktion / Kommunikationsfunktion |
Nein |
| Nettogewicht pro ME |
4,787 kg
|
Strom
| Kurzzeitstromfestigkeit (Icw) / bei AC / befristet auf 0,5 s / Bemessungswert |
7,6 kA |
| Betriebsstrom / Bemessungswert |
630 A
|
| bei 40 °C |
630 A
|
| bei 45 °C |
630 A
|
| bei 50 °C |
630 A
|
| bei 55 °C |
618 A
|
| bei 60 °C |
607 A
|
| bei 65 °C |
595 A
|
| bei 70 °C |
583 A
|
| bei 400 V / maximal zulässig |
3 820 000 A²·s |
| bei 500 V / maximal zulässig |
4 280 000 A²·s |
| bei 690 V / maximal zulässig |
1 780 000 A²·s |
Schaltvermögen gemäß IEC 60947
| bei 690 V / durch Kompaktleistungsschalter / maximal |
17 kA |
| bei 415 V / durch Kompaktleistungsschalter / maximal |
242 kA |
| bedingter Kurzschlussstrom (Iq) / Bemessungswert |
7 560 A |
| bei 690 V / durch Kompaktleistungsschalter / Bemessungswert |
10 kA |
| bei 240 V / durch NH-Sicherungseinsatz 3NA, 3ND (Baugrößen 00/000, 1, 2, Typ gL/gG) / Bemessungswert |
200 kA |
| bei 415 V / durch NH-Sicherungseinsatz 3NA, 3ND (Baugrößen 00/000, 1, 2, Typ gL/gG) / Bemessungswert |
110 kA |
Mechanischer Aufbau
| Überspannungskategorie |
III |
| Befestigungsart |
Schraubbefestigung |
| Befestigungsart / Frontmontage mit 4-Loch Befestigung |
Ja |
| Befestigungsart / Frontmontage mit Zentralbefestigung |
Nein |
| Befestigungsart / Schienen-Montage |
Nein |
| Unterspannungsauslöser |
Nein |
| Spannungsauslöser |
Nein |
| Unterspannungsauslöser mit voreilendem Kontakt |
Nein |
| Ausgelöstmelder |
Nein |
| Produktausstattung / Verriegelung |
Nein |
| Höhe |
248 mm
|
| Breite |
138 mm
|
| Tiefe |
110 mm
|
| Ausführung der Anzeige / für Schaltstellungsanzeige |
Kipphebelschaltstellung On, Trip, Off |
| Ausführung des Betätigungselements |
Kipphebel |
| Ausführung des Schaltantriebs / Motorantrieb |
Nein |
Anschlüsse
| Anordnung des elektrischen Anschlusses / für Hauptstromkreis |
vorderseitiger Anschluss |
| Ausführung des elektrischen Anschlusses / für Hauptstromkreis |
Schienenanschluss |
| Ausführung der Oberfläche / der Anschlüsse / auf Schalteroberseite (N, 1, 3, 5) |
Silber |
| Ausführung der Oberfläche / der Anschlüsse / auf Schalterunterseite (N, 2, 4, 6) |
Silber |
Hilfsstromkreis
| Anzahl der Wechsler / für Hilfskontakte |
0 |
| Anzahl der Öffner / für Hilfskontakte |
0 |
| Anzahl der Schließer / für Hilfskontakte |
0 |
Zubehör
| Produkterweiterung / Hilfsschalter |
Nein |
| Produkterweiterung / optional / Motorantrieb |
Ja |
Umgebungsbedingungen
| Schutzart IP / frontseitig |
IP40 |
| während Betrieb / minimal |
-25 °C |
| während Betrieb / maximal |
70 °C |
| während Lagerung / minimal |
-40 °C |
| während Lagerung / maximal |
80 °C |
| Referenzkennzeichen / gemäß IEC 81346-2:2009 |
Q |
