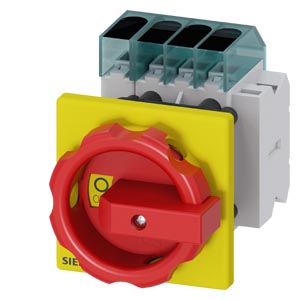

Lasttrennschalter 3LD3454-1TL53 Hauptschalter 63 A 690 V 4-polig

Artikelnummer: SIE-3LD3454-1TL53
GTIN: 4001869552118
HAN: 3LD3454-1TL53
Inhalt: 1 Stück

Lasttrennschalter 3LD3, 63 A / 690 V, 4-polig + N, 22,0 kW AC-23 A bei 400 V. Frontbefestigung mit Drehgriff, IP65, Not-Aus-Funktion für Schaltschränke.

49,67 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 134,47 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Lasttrennschalter 3LD3454-1TL53 ist ein vierpolliger Hauptschalter der Siemens-Baureihe SENTRON 3LD3 mit 63 A Nennstrom und 690 V Isolationsspannung. Das Gerät schaltet Lasten bis 22,0 kW bei AC-23 A und 400 V sicher ab und verfügt über eine mechanische Lebensdauer von 100.000 Schalspielen. Die Nennbetriebsspannung liegt bei 50 bis 60 Hz AC, die Verlustleistung beträgt 4,5 W je Pol im warmen Betriebszustand. Mit Schutzart IP65 und NEMA 1, 3R, 4X, 12 ist der Schalter gegen Staub und Spritzwasser geschützt. Das kurze Drehgriffantrieb in rot/gelb ermöglicht ergonomische Bedienung, die 1S+1Ö-Hilfskontakte ermöglichen Rückmeldungen und Sperren.

Anwendungsbereiche

Typische Einsatzfelder sind die Not-Aus-Funktion in Maschinen und Anlagen sowie die Hauptschaltfunktion in Niederspannungsverteilern und Schaltschränken. Auch als Notfall-Abschaltung in Förderanlagen, Windkraftanlagen und Prozessanlagen kommt der 3LD3 zum Einsatz, wo schnelle und sichere Stromunterbrechung erforderlich ist.

Vorteile gegenüber Alternativen

Im Unterschied zu rein motorischen Lasttrennschaltern ohne Hilfsschalter bietet die 3LD3454-1TL53 integrierte Meldekontakte, die Schaltstellung und Befehlsempfang rückmelden und damit Sicherheitsschaltkreise nach EN 60204-1 unterstützen. Die Frontbefestigung mit Zentrallochbefestigung 22,5 mm ermöglicht schnelle Integration in bestehende Schaltschrank-Rahmen. Betriebstemperaturbereich minus 25 bis plus 55 Grad Celsius.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,2910 kg
Artikelgewicht:	0,2910 kg
Abmessungen ( Länge × Breite × Höhe ):	8,50 × 7,90 × 11,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000216
Produktfamilie	Grundgeräte

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	3 Tag(e)
Verpackungsmaße (L x B x H)	85,00 x 79,00 x 110,00 mm
Nettogewicht	0,291 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.09.2006
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Lasttrennschalter
Ausführung des Produkts	Not-Aus-Schalter
Ausführung der Anzeige für Schaltstellungsanzeige Handbetrieb	1 ON - 0 OFF
Bauart des Schalters	Frontbefestigt
Ausführung des Betätigungselements	kurzer Drehgriff
Farbe des Betätigungselements	rot
Ausführung des Griffs	Drehantrieb, rot/gelb
Ausführung des Schaltantriebs Motorantrieb	Nein

Allgemeine technische Daten

Polzahl	4
Polzahl Anmerkung	4
mechanische Lebensdauer (Schaltspiele) typisch	100 000
bei AC-23 A bei 690 V	6 000
Schalthäufigkeit maximal	50 1/h
Verschmutzungsgrad	3

Spannung

Isolationsspannung Bemessungswert	690 V
Stoßspannungsfestigkeit Bemessungswert	6 kV
bei AC Bemessungswert	690 V
minimal	50 Hz
maximal	60 Hz

Schutzart und Schutzklasse

Schutzart IP	IP65
Schutzart NEMA	1, 3R, 4X, 12
Schutzart IP frontseitig	IP65

Verlustleistung

Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol	4,5 W

Hauptstromkreis

bei AC-21 bei 690 V Bemessungswert	63 A
bei AC-21 A bei 240 V Bemessungswert	63 A
bei AC-21 A bei 400 V Bemessungswert	32 A
bei AC-21 A bei 440 V Bemessungswert	63 A
bei AC-23 A bei 400 V Bemessungswert	43 A
bei AC-23 A bei 240 V Bemessungswert	11 kW
bei AC-23 A bei 440 V Bemessungswert	22 kW
bei AC-23 A bei 690 V Bemessungswert	19 kW
bei AC-3 bei 240 V Bemessungswert	11 kW
bei AC-3 bei 400 V Bemessungswert	19 kW
bei AC-3 bei 690 V Bemessungswert	15 kW

Hilfsstromkreis

Anzahl der Wechsler für Hilfskontakte	0
Anzahl der Öffner für Hilfskontakte	1
Anzahl der Schließer für Hilfskontakte	1
Betriebsspannung der Hilfskontakte bei AC maximal	500 V
Dauerstrom des Hilfskontakts Bemessungswert	10 A
Isolationsspannung des Hilfsschalters Bemessungswert	500 V

Eignung

Eignung zur Verwendung Hauptschalter	Ja
Eignung zur Verwendung Lasttrennschalter	Ja
Eignung zur Verwendung NOT-AUS-Schalter	Ja
Eignung zur Verwendung Sicherheitsschalter	Ja
Eignung zur Verwendung Wartungs-/Reparaturschalter	Ja

Produktdetails

spezielle Produkteigenschaft	in Nullstellung abschließbar
Produkteigenschaft Verriegelbar in AUS-Stellung	Ja

Zubehör

Motorantrieb	Nein
Spannungsauslöser	Nein
Anzahl der anschließbaren Öffner für Hilfskontakte anbaubar maximal	2
Anzahl der anschließbaren Schließer für Hilfskontakte anbaubar maximal	4
Anzahl der anschließbaren Wechsler für Hilfskontakte anbaubar maximal	0
Anzahl der Bügelschlösser maximal	3
Bügelstärke der Bügelschlösser	4 ... 8 mm

Kurzschluss

bei 440 V durch gG-Sicherung Bemessungswert	10 kA
bei 690 V durch gG-Sicherung Bemessungswert	6 kA
bei 240 V bei Kombination Schalter + gG-Sicherung maximal	6 kA
bei 440 V bei Kombination Schalter + gG-Sicherung maximal	6 kA
bei 690 V bei Kombination Schalter + gG-Sicherung maximal zulässig	6 kA
bei 690 V bei Kombination Schalter + gG-Sicherung maximal	21 kA²·s
für Kurzschlussschutz des Hauptstromkreises erforderlich	Sicherung gL/gG: 63 A
für Kurzschlussschutz des Hilfsschalters erforderlich	Sicherung gL/gG: 10 A
Betriebsstrom der vorgeschalteten Sicherung Bemessungswert	63 A

gemäß UL

Betriebsstrom bei AC gemäß UL 508/UL 60947-4-1 Nennwert	63 A
Betriebsspannung bei AC bei 50/60 Hz gemäß UL 508/UL 60947-4-1 Bemessungswert	600 V
Wirkleistung [hp] bei AC bei 480 V gemäß UL 508/UL 60947-4-1 Bemessungswert	25
Wirkleistung [hp] bei AC bei 600 V gemäß UL 508/UL 60947-4-1 Bemessungswert	30
Kurzzeitstromfestigkeit (SCCR) bei 600 V gemäß UL 508/UL 60947-4-1	5 kA
Dauerstrom der vorgeschalteten Sicherung gemäß UL Bemessungswert	50 A
Typ der Sicherung gemäß UL	RK5

Anschlüsse

eindrähtig	1x (2,5...16 mm²)
feindrähtig mit Aderendbearbeitung	1x (2,5...16 mm²)
mehrdrähtig	1x (2,5...16 mm²)
für Hauptstromkreis	Rahmenklemme
für Hilfskontakte	Rahmenklemmen

Mechanischer Aufbau

Höhe	60 mm
Breite	60 mm
Tiefe	114 mm
Bauart des Geräts	Festeinbau
Befestigungsart	Einbaugerät Festeinbautechnik
Frontmontage mit 4-Loch Befestigung	Nein
Frontmontage mit Zentralbefestigung	Ja
Schienen-Montage	Nein
Nettogewicht pro ME	291 g
