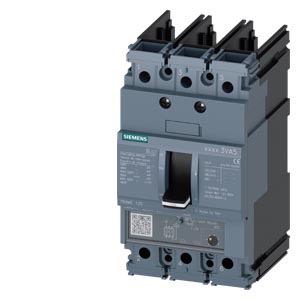

Kompaktleistungsschalter 3VA5160-6EC31 60 A 3-polig 65 kA UL

Artikelnummer: SIE-3VA5160-6EC31-0AA0
GTIN: 4042948840924
HAN: 3VA5160-6EC31-0AA0
Inhalt: 1 Stück

Hersteller Siemens

Kompaktleistungsschalter 3VA5 Frame 125, 60 A / 690 V AC, 3-polig, 65 kA Schaltvermögen, Anlagenschutz TM230.

254,20 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 539,07 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Kompaktleistungsschalter 3VA5160-6EC31 ist ein modularer MCCB der Baureihe SENTRON 3VA mit UL-Zulassung (Frame 125) für den Anlagenschutz in Niederspannungsverteilern. Der dreipolige Schalter ist ausgelegt für einen Bemessungsstrom von 60 A bei 690 V AC Betriebsspannung und verfügt über ein Schaltvermögen von 65 kA bei 480 V. Die fest eingestellte Überlastauslösung erfolgt bei 60 A (Ir = 60 A), der Kurzschlussauslöser arbeitet bei 5- bis 10-facher Stromstärke (Ii = 5...10 × In). Der thermisch-magnetische Auslösemechanismus (TM230) ermöglicht selektive und schnelle Fehlererkennung. Die Schutzart IP40 frontseitig sowie der Betriebstemperaturbereich von -25 bis +70 °C gewährleisten Einsatz in verschiedenen Umgebungsbedingungen. Der Schalter ist nach UL 489 als HACR-Typ (Heating, Air Conditioning, and Refrigeration) zertifiziert und eignet sich daher für Klimaanlagen-, Kälte- und Lüftungsanlagen ebenso wie für Transformator- und Generatorschutz.

Anwendungsbereiche

Typische Anwendungen sind die Motorabsicherung in Fertigungsanlagen, die Schaltschrank-Stromversorgung in Anlagenbaukomplexen sowie die Eingangsabsicherung von Verteilerboards in Rechenzentren mit HACR-Anforderungen. Mit der optionalen Fernmeldebaugruppe FTAM können Schaltstellungen fernmeldend übertragen werden, was die Integration in überlagerte Steuersysteme vereinfacht. Die Isolationsspannung beträgt 800 V, die Seitenverträglichkeit (IEC 81346-2) ist mit Q dokumentiert.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,9400 kg
Artikelgewicht:	0,9400 kg
Abmessungen ( Länge × Breite × Höhe ):	15,00 × 9,20 × 11,60 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000228
Produktfamilie	Kompaktleistungsschalter 3VA bis 2000 A, UL / IEC

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : EAR99
Regel-Lieferzeit	10 Tag(e)
Verpackungsmaße (L x B x H)	150,00 x 92,00 x 116,00 mm
Nettogewicht	0,94 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.01.2016
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w)
Nachhaltigkeit	Zertifikat ansehen

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Kompaktleistungsschalter
Produkt-Bezeichnung / gemäß UL-File	HEAS
Ausführung des Produkts	Anlagenschutz
Ausführung des Lastschalters / gemäß UL 489 / Heating, Air Conditioning, and Refrigeration-Leistungsschalter (HACR Typ)	Ja
Ausführung des Lastschalters / gemäß UL 489 / High-Intensity-Discharge-Leistungsschalter (HID Typ)	Nein
Ausführung des Lastschalters / gemäß UL 489 / Switching Duty-Leistungsschalter (SWD Typ)	Nein
Ausführung des Überstromauslösers	TM230
Schutzfunktion des Überstromauslösers	LI
Polzahl	3

Allgemeine technische Daten

Isolationsspannung / Bemessungswert	800 V
Betriebsspannung / bei DC / Bemessungswert	500 V
Betriebsspannung / bei AC / Bemessungswert	690 V
Verlustleistung [W] / maximal	15,4 W
Verlustleistung [W] / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol	5,13 W
mechanische Lebensdauer (Schaltspiele) / typisch	20 000
elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V	8 000
elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V	4 000
elektrische Lebensdauer (Schaltspiele) / bei 480 V	8 000
elektrische Lebensdauer (Schaltspiele) / bei 600 V	4 000
Produkteigenschaft / für Nullleiter / auf-/nachrüstbar / Kurzschluss- und Überlastschutz	Nein
Kommunikationsfunktion	Nein
sonstige Messfunktion	Nein
Nettogewicht pro ME	940 g

Strom

Kennzeichnung / gemäß UL 489 / 100 % rated breaker	Nein
bei 40 °C	60 A
bei 45 °C	59 A
bei 50 °C	58 A
bei 55 °C	57 A
bei 60 °C	56 A
bei 65 °C	55 A
bei 70 °C	54 A

Schaltvermögen gemäß IEC 60947

Schaltvermögensklasse des Leistungsschalters	H
bei 240 V	150 kA
bei 415 V	70 kA
bei 690 V	10 kA
Ausführung des Kurzschlussschutzes	für Schaltleistungswerte in DC-Netzen siehe Kompaktleistungsschalter 3VA Gerätehandbuch; link zu finden unter Service & Support im letzten Kapitel

Schaltvermögen gemäß UL 489

bei 240 V	150 kA
bei 480 V	65 kA
bei 600 Y/347 V	25 kA

Einstellbare Parameter

minimal	60 A
maximal	60 A
Produktfunktion / Erdschlussschutz	Nein

Mechanischer Aufbau

Unterspannungsauslöser	Nein
Spannungsauslöser	Nein
Ausgelöstmelder	Nein
Höhe [in]	5,51 in
Höhe	140 mm
Breite [in]	3 in
Breite	76,2 mm
Tiefe [in]	3,01 in
Tiefe	76,5 mm

Anschlüsse

Anordnung des elektrischen Anschlusses / für Hauptstromkreis	ohne Anschluss
Ausführung des elektrischen Anschlusses / für Hauptstromkreis	ohne

Hilfsstromkreis

Anzahl der Wechsler / für Hilfskontakte	0

Zubehör

Produkterweiterung / optional / Motorantrieb	Ja

Umgebungsbedingungen

Schutzart IP / frontseitig	IP40
während Betrieb / minimal	-25 °C
während Betrieb / maximal	70 °C
während Lagerung / minimal	-40 °C
während Lagerung / maximal	80 °C
Referenzkennzeichen / gemäß IEC 81346-2:2009	Q
