Produktbeschreibung

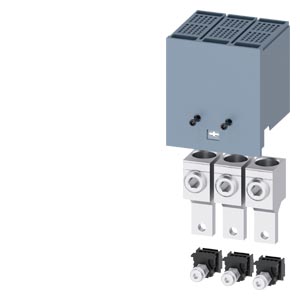

Die Rundleiteranschlussklemme TA2.1 ist Originalzubehör für Siemens-Niederspannungsschalter der Serie 3VA51. Das 3er-Set bietet Anschlusstechnik für große Leiterquerschnitte und akzeptiert sowohl Kupfer- als auch Aluminium-Rundleiter im Bereich 25 bis 150 mm². Der Leiterquerschnitt kann nach IEC-Norm 25 bis 150 mm² betragen, nach UL-Standard entsprechend 4 AWG bis 300 kcmil. Die erforderliche Abisolierlänge beträgt 30,5 mm (1,2 Zoll). Das Anzugsdrehmoment liegt bei 28,5 Nm für mehrdrahtige Leiter. Die zulässige Temperatur des anschließbaren Leiters beträgt nach UL 486A-486B maximal 75 Grad Celsius.
Anwendungsbereiche
Einsatzfelder sind die Verdrahtung von Schaltschrankreglern und Niederspannungsverteilern mit großflächigen Kupfer- oder Aluminium-Sammelschienen. Die Klemmen eignen sich für Anschlussarbeiten an Schaltgeräten in Industrieanlagen, wo robust dimensionierte Leiterquerschnitte über 10 mm² erforderlich sind. Typisch sind Anwendungen in Verteileranlagen für Einspeisungen und Steuerstromkreise. Das Originalzubehör ist RoHS-konform (seit 01.01.2016) und unterliegt der Rücknahmepflicht für Elektroaltgeräte nach 2012/19/EU. Der Nettogewicht pro Mengeneinheit beträgt 345 Gramm. Lieferzeit beträgt regulär 3 Tage.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,3450 kg
|
| Artikelgewicht: |
0,3450 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
8,00 × 9,20 × 7,50 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
80,00 x 92,00 x 75,00 mm |
| Nettogewicht |
0,345 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Rundleiteranschlussklemme |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rundleiteranschlussklemme |
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TA2.1 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Nein |
Mechanischer Aufbau
| Nettogewicht pro ME |
345 g
|
Anschlüsse gemäß IEC
| für Kupfer-Kabel / mehrdrähtig / minimal |
25 mm² |
| für Kupfer-Kabel / mehrdrähtig / maximal |
150 mm² |
| für Aluminium-Kabel / mehrdrähtig / minimal |
25 mm² |
| für Aluminium-Kabel / mehrdrähtig / maximal |
150 mm² |
| Abisolierlänge |
30,5 mm
|
| mehrdrähtig |
25 - 150 mm²: 28,5 Nm |
| feindrähtig |
25 - 120 mm²: 28,5 Nm |
| feindrähtig / mit Aderendbearbeitung |
25 - 95 mm²: 28,5 Nm |
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
75 °C |
| Abisolierlänge |
1,2 in |
| für Kupfer-Kabel / mehrdrähtig / minimal |
4 AWG |
| für Kupfer-Kabel / mehrdrähtig / maximal |
300 kcmil |
| für Aluminium-Kabel / mehrdrähtig / minimal |
4 AWG |
| für Aluminium-Kabel / mehrdrähtig / maximal |
300 kcmil |
| mehrdrähtig |
4 AWG - 300 kcmil: 252 lb-in |
