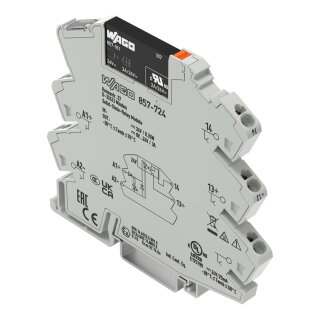

Solid-State-Relaismodul 857-724 DC 24 V 3 A Push-in grau

Solid-State-Relaismodul 857-724 DC 24 V 3 A Push-in grau

Artikelnummer: WAG-857-724
GTIN: 4045454835552
HAN: 857-724
Inhalt: 1 Stück

Hersteller WAGO

Solid-State-Relaismodul mit DC 24 V Eingangsnennspannung und 3 A Grenzdauerstrom. 2-Leiter-Anschluss, Push-in CAGE CLAMP®, gelbe Statusanzeige.

27,99 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 51,50 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Solid-State-Relaismodul 857-724 von WAGO ist ein elektronisches Schaltmodul mit galvanischer Trennung zwischen Steuerkreis und Lastkreis. Die Eingangsnennspannung beträgt DC 24 V mit einem Eingangsnennstrom von 10 mA. Der Lastkreis schaltet bis 3 A Grenzdauerstrom bei einer Ausgangsspannung von DC 24 V (Bereich DC 0 bis 30 V). Der Spannungsfall liegt unter DC 0,12 V. Das Modul besitzt einen 2-Leiter-Anschluss mit Push-in CAGE CLAMP®-Technik für Leiterquerschnitte von 0,34 bis 2,5 mm² (Abisolierlänge 9 bis 10 mm). Eine gelbe LED signalisiert den Schaltzustand. Der Betriebstemperaturbereich reicht von -20 bis +70 °C bei einer Lagerfähigkeit von -40 bis +70 °C. Die Basisisolierung mit 3,51 kVeff Spannungsfestigkeit zwischen Steuer- und Lastkreis nach Überspannungskategorie III gewährleistet sichere Schaltung.

Anwendungsbereiche

Typische Anwendungen sind die SPS-Ausgangsbeschaltung bei dezentraler Schaltschranklogik sowie die Signalverstärkung von Kleinspannungssteuersignalen auf bis 15 A Einschaltstrom (ohmsch). Das Modul wird auch in Sensor-Aktor-Anbindungen und Steuerkreisen von Automatisierungsanlagen eingesetzt.

Vorteile gegenüber Alternativen

Im Unterschied zu Relaismodulen mit Kontakten bietet das Solid-State-Relais verschleißfrei Schaltungen ohne Licht- oder Kontaktprallungen. Die 6 mm Baubreite ermöglicht platzsparende Reihenmontage in Elektroschränken und Verteilerblöcken.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0289 kg
Artikelgewicht:	0,0289 kg
Abmessungen ( Länge × Breite × Höhe ):	8,10 × 0,60 × 9,40 cm

Technische Daten

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich (0-Pegel)	DC 0 ... 10 V
Eingangsspannungsbereich (1-Pegel)	DC 18,8 ... 31,2 V
Eingangsnennstrom bei UN	10 mA
Schaltungstyp	2-Leiter-Anschluss
Grenzdauerstrom	3 A
Einschaltstrom (ohmsch) max.	(AC) 15 A / 0,01 s
Ausgangsnennspannung	DC 24 V
Ausgangsspannungsbereich	DC 0 ... 30 V
Spannungsfall	<= DC 0,12 V
Leckstrom bei Nennspannung	<= 1 µA
Schaltstrom min.	50 µA
Einschaltzeit	<= 100 µs
Ausschaltzeit	<= 600 µs
Schaltfrequenz	<= 350 Hz
Statusanzeige	LED gelb

Steuerkreis

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich (0-Pegel)	DC 0 ... 10 V
Eingangsspannungsbereich (1-Pegel)	DC 18,8 ... 31,2 V
Eingangsnennstrom bei UN	10 mA

Lastkreis

Schaltungstyp	2-Leiter-Anschluss
Grenzdauerstrom	3 A
Einschaltstrom (ohmsch) max.	(AC) 15 A / 0,01 s
Ausgangsnennspannung	DC 24 V
Ausgangsspannungsbereich	DC 0 ... 30 V
Spannungsfall	<= DC 0,12 V
Leckstrom bei Nennspannung	<= 1 µA
Schaltstrom min.	50 µA
Einschaltzeit	<= 100 µs
Ausschaltzeit	<= 600 µs
Schaltfrequenz	<= 350 Hz

Signalisierung

Statusanzeige	LED gelb

Sicherheit und Schutz

Bemessungsspannung	300 V
Überspannungskategorie	III
Verschmutzungsgrad	2
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	3,51 kVeff
Art der Isolierung (Steuer-/Lastkreis)	Basisisolierung
Art der Isolierung (zwischen benachbarten Geräten gleichen Typs)	Verstärkte Isolierung (sichere Trennung)
Art der Isolierung (zu benachbarten Geräten unterschiedlichen Typs)	Basisisolierung
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,34 ... 1,5 mm² / 22 ... 16 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	6 mm / 0.236 inch
Höhe	94 mm / 3.701 inch
Tiefe ab Oberkante Tragschiene	81 mm / 3.189 inch

Mechanische Daten

Montageart	Tragschiene 35
Einbaulage	horizontal stehend/liegend; vertikal

Werkstoffdaten

Farbe	grau
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Isolierstoffgruppe	I
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,437MJ
Gewicht	28,9 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-20 ... +70 °C
Umgebungstemperatur (Lagerung)	-40 ... +70 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 30 K)
Relative Feuchte	5 ... 85 % (keine Betauung zulässig)
Einsatzhöhe max.	2000 m

Normen und Bestimmungen

Normen/Bestimmungen	EN 61000-6-2EN 61000-6-3EN 61373EN 61010-2-201UL 508DNV

Elementarrelais

WAGO Elementarrelais	857-161

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	25 (1) St.
Verpackungsart	Karton
Ursprungsland	CN
GTIN	4045454835552
Zolltarifnummer	85365005000

Produktklassifikation

UNSPSC	39121524
eCl@ss 10.0	27-26-15-03
eCl@ss 9.0	27-26-15-03
ETIM 9.0	EC001504
ETIM 10.0	EC001504
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	7439-92-179-94-7
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolLead
RoHS Compliance Status	Compliant,No Exemption
SCIP notification number (Austria)	4c3c2ea5-2e94-442b-915a-5d1a4401fe9d
SCIP notification number (Belgium)	6f3cc24d-016f-43df-8f10-5ecf14a0d835
SCIP notification number (Bulgaria)	a55753fc-7e73-4a90-a3ed-96120b278e8c
SCIP notification number (Czech Republic)	262dbe65-8354-4473-98dd-9133719ac15f
SCIP notification number (Denmark)	16586496-ae9b-4ffc-8163-617042706c16
SCIP notification number (Finland)	b0d861ae-536a-49be-9ec8-e00133c0cd7c
SCIP notification number (France)	d5037c32-314e-4adc-b19d-59e744a03d3b
SCIP notification number (Germany)	04599cf8-d47d-4150-afaa-ed9af5d28176
SCIP notification number (Hungary)	a40ad6a2-af12-4a11-81cc-719ebea425a5
SCIP notification number (Italy)	2acbb0d2-ac01-4307-8d57-29198b87dbcc
SCIP notification number (Netherlands)	514c3669-3293-4257-a314-2ec4f8e3b14c
SCIP notification number (Poland)	0188f463-1661-4795-b547-b3d70d590ea2
SCIP notification number (Romania)	98d09167-c9e2-43bc-9e0b-c38e8516f11c
SCIP notification number (Sweden)	4c271a6a-cb8f-4d2f-8f9c-eae19e56a659
