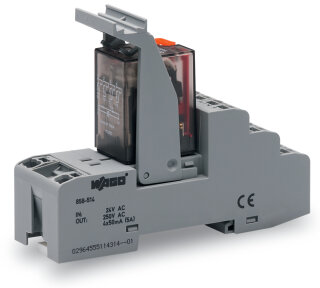

Relaismodul 858-517 AC 115 V 4 Wechsler 5 A Goldkontakte

Relaismodul 858-517 AC 115 V 4 Wechsler 5 A Goldkontakte

Artikelnummer: WAG-858-517
GTIN: 4055143567855
HAN: 858-517
Inhalt: 5 Stück

Relaismodul mit 4 Wechslerkontakten, Eingangsspannung AC 115 V, Grenzdauerstrom 5 A, AgSnO?-Goldkontakte. Push-in CAGE CLAMP-Anschluss für.

102,99 €

20,60 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 159,22 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Relaismodul 858-517 ist ein elektromechanisches Schaltrelais mit vier Wechslerkontakten für AC-Steuerungen. Die Eingangsnennspannung beträgt AC 115 V bei 10 mA Eingangsnennstrom und einem Spannungsbereich von -20 bis +10 %. Im Lastkreis ermöglicht das Modul eine maximale Schaltspannung von AC 250 V und eine maximale Schaltleistung von AC 1250 VA. Die AgSnO?-Goldkontakte erreichen einen Grenzdauerstrom von 5 A und sind damit für robuste Schaltaufgaben in industriellen Steuerkreisen ausgelegt. Die Push-in CAGE CLAMP-Anschlusstechnik akzeptiert Leiterquerschnitte von 0,34 bis 1,5 mm² (Einleiter und Mehrleiter) ohne Werkzeug. Die rote LED-Statusanzeige mit mechanischer Betätigung ermöglicht manuelle Testfunktionen und visuelle Kontrolle des Schaltzustands direkt im Schaltschrank.

Anwendungsbereiche

Typische Anwendungen sind die Signalverstärkung in digitalen Ausgängen von SPS-Systemen, die Umschaltung von Lüftermotorsteuerungen in Temperatur-Regelschränken und die Entkopplung von 24-V-Steuerspannungen zu Hochspannungslastkreisen in Verpackungsmaschinen. Eine weitere häufige Einsatzstelle ist die Redundanzsteuerung von Sicherungsgeräten und die Status-Rückmeldung in Verteilschränken. Die Baubreite von 31 mm ermöglicht platzsparende Reihenmontage auf Hutschiene 35 mm. Die Spannungsfestigkeit zwischen Steuer- und Lastkreis beträgt 1,5 kVeff (AC, 1 min), die Bemessungsspannung liegt bei 300 V. Der Betriebstemperaturbereich reicht von -25 bis +70 °C, die Lagertemperatur bis -40 bis +70 °C.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,4770 kg
Artikelgewicht:	0,0954 kg
Abmessungen ( Länge × Breite × Höhe ):	7,30 × 3,10 × 9,70 cm

Technische Daten

Eingangsnennspannung UN	AC 115 V
Eingangsspannungsbereich	-20 ... +10 %
Eingangsnennstrom bei UN	10 mA
Anzahl Wechsler/Umschaltkontakte	4
Kontaktwerkstoff (Relais)	AgSnO_2 + Au
Grenzdauerstrom	5 A
Einschaltstrom (ohmsch) max.	(AC) 15 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 1250 VA; DC siehe Lastgrenzkurve
Schaltvermögen	AC-15: 1 A / AC 240 V; DC-13: 2 A / DC 24 V
Empfohlene Minimallast	5 V / 1 mA / 50 mW
Ansprechzeit typ.	25 ms
Rückfallzeit typ.	35 ms
Prellzeit typ.	4 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	100 x 10³ Schaltspiele
Lebensdauer, mechanisch	20 x 10? Schaltspiele
Statusanzeige	LED rotmechanisch

Steuerkreis

Eingangsnennspannung UN	AC 115 V
Eingangsspannungsbereich	-20 ... +10 %
Eingangsnennstrom bei UN	10 mA

Lastkreis

Anzahl Wechsler/Umschaltkontakte	4
Kontaktwerkstoff (Relais)	AgSnO_2 + Au
Grenzdauerstrom	5 A
Einschaltstrom (ohmsch) max.	(AC) 15 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 1250 VA; DC siehe Lastgrenzkurve
Schaltvermögen	AC-15: 1 A / AC 240 V; DC-13: 2 A / DC 24 V
Empfohlene Minimallast	5 V / 1 mA / 50 mW
Ansprechzeit typ.	25 ms
Rückfallzeit typ.	35 ms
Prellzeit typ.	4 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	100 x 10³ Schaltspiele
Lebensdauer, mechanisch	20 x 10? Schaltspiele

Signalisierung

Statusanzeige	LED rotmechanisch

Sicherheit und Schutz

Bemessungsspannung	300 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	II
Verschmutzungsgrad	2
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	1,5 kVeff
Spannungsfestigkeit offener Kontakt (AC, 1 min)	1 kVeff
Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min)	1,5 kVeff
Art der Isolierung (Steuer-/Lastkreis)	Basisisolierung
Art der Isolierung (offener Kontakt)	Funktionsisolierung
Art der Isolierung (Last-/Lastkreis)	Basisisolierung
Art der Isolierung (benachbarte Geräte)	Verstärkte Isolierung (sichere Trennung)
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,34 ... 1,5 mm² / 22 ... 16 AWG
Feindrähtiger Leiter	0,34 ... 1,5 mm² / 22 ... 16 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch
Hinweis (Leiterquerschnitt)	2 x 0,34 ... 2 x 1,5 mm² / 1 x 2,5 mm² / 2 x 22 ... 2 x 16 AWG

Geometrische Daten

Breite	31 mm / 1.22 inch
Höhe	97 mm / 3.819 inch
Tiefe ab Oberkante Tragschiene	73 mm / 2.874 inch

Mechanische Daten

Montageart	Tragschiene 35
Einbaulage	horizontal stehend/liegend; vertikal

Werkstoffdaten

Brandlast	1,133MJ
Gewicht	95,4 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-25 ... +70 °C
Umgebungstemperatur UL (Betrieb bei UN)	-25 ... 50 °C
Umgebungstemperatur (Lagerung)	-40 ... +70 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 25 K)
Relative Feuchte	5 ... 85 %
Einsatzhöhe max.	2000 m
