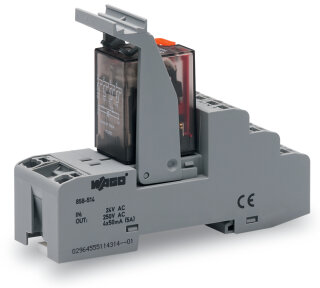

Relaismodul 858-514 AC 24 V 4 Wechsler 5 A Push-in

Relaismodul 858-514 AC 24 V 4 Wechsler 5 A Push-in

Artikelnummer: WAG-858-514
GTIN: 4055143568180
HAN: 858-514
Inhalt: 5 Stück

Hersteller WAGO

Relaismodul AC 24 V, 4 Wechsler, 5 A Grenzdauerstrom, Goldkontakte AgSnO2+Au, Push-in CAGE CLAMP®, Statusanzeige rot.

86,55 €

17,31 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 159,22 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Relaismodul 858-514 von WAGO ist ein vierschleifenrelais mit AC 24 V Eingangsnennspannung und 50 mA Eingangsnennstrom. Die vier Wechsler besitzen Goldkontakte aus AgSnO2 + Au mit einem Grenzdauerstrom von 5 A und einer maximalen Schaltspannung von 250 V AC. Das Modul schaltet Lastleistungen bis 1250 VA ohmsch im AC-Bereich und bietet damit genügend Schaltkapazität für industrielle Steueraufgaben. Die Anschlusstechnik basiert auf dem Push-in CAGE CLAMP®-System für Leiterquerschnitte von 0,34 bis 1,5 mm² (eindräht und feindrähtig). Die Abisolierlänge beträgt 9 bis 10 mm, was sichere und schnelle Verdrahtung ohne Werkzeuge ermöglicht. Mit einer Baubreite von nur 31 mm passt das Modul platzsparend in Hutschienen-Konfigurationen. Die Betriebstemperatur liegt zwischen -25 und +70 °C, die rote LED-Statusanzeige signalisiert den Schaltzustand und ermöglicht schnelle Fehlerdiagnose.

Anwendungsbereiche

Typische Einsatzfelder sind die Ankopplung von SPS-Ausgängen an Lastkreise in Verpackungs- und Förderanlagen, die Schutzbeschaltung von Steuerstromkreisen in Niederspannungsverteilern sowie die Steuerung von Magnetventilen und Motorstartern in der Prozessautomation. Auch für die redundante Schaltungsüberwachung in sicherheitskritischen Steuerungen ist das Modul durch die galvanische Trennung von Steuer- und Lastkreis geeignet. Die Handbedienung ermöglicht manuelles Auslösen für Testprozeduren, ohne dass der externe Steuerkreis aktiviert werden muss. Mit einer Bemessungsspannung von 300 V und einer Bemessungsstoßspannung von 2,5 kV erfüllt das Modul hohe Anforderungen an Spannungsfestigkeit. Die Spannungsfestigkeit zwischen Steuer- und Lastkreis beträgt 1,5 kVeff (AC, 1 min), zwischen offenen Kontakten 1 kVeff — dies ermöglicht sichere Trennung auch bei Fehler- oder Überlastsituationen.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,4730 kg
Artikelgewicht:	0,0946 kg
Abmessungen ( Länge × Breite × Höhe ):	7,30 × 3,10 × 9,70 cm

Technische Daten

Eingangsnennspannung UN	AC 24 V
Eingangsspannungsbereich	-20 ... +10 %
Eingangsnennstrom bei UN	50 mA
Anzahl Wechsler/Umschaltkontakte	4
Kontaktwerkstoff (Relais)	AgSnO_2 + Au
Grenzdauerstrom	5 A
Einschaltstrom (ohmsch) max.	(AC) 15 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 1250 VA; DC siehe Lastgrenzkurve
Schaltvermögen	AC-15: 1 A / AC 240 V; DC-13: 2 A / DC 24 V
Empfohlene Minimallast	5 V / 1 mA / 50 mW
Ansprechzeit typ.	25 ms
Rückfallzeit typ.	35 ms
Prellzeit typ.	4 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	100 x 10³ Schaltspiele
Lebensdauer, mechanisch	20 x 10? Schaltspiele
Statusanzeige	LED rotmechanisch

Steuerkreis

Eingangsnennspannung UN	AC 24 V
Eingangsspannungsbereich	-20 ... +10 %
Eingangsnennstrom bei UN	50 mA

Lastkreis

Anzahl Wechsler/Umschaltkontakte	4
Kontaktwerkstoff (Relais)	AgSnO_2 + Au
Grenzdauerstrom	5 A
Einschaltstrom (ohmsch) max.	(AC) 15 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 1250 VA; DC siehe Lastgrenzkurve
Schaltvermögen	AC-15: 1 A / AC 240 V; DC-13: 2 A / DC 24 V
Empfohlene Minimallast	5 V / 1 mA / 50 mW
Ansprechzeit typ.	25 ms
Rückfallzeit typ.	35 ms
Prellzeit typ.	4 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	100 x 10³ Schaltspiele
Lebensdauer, mechanisch	20 x 10? Schaltspiele

Signalisierung

Statusanzeige	LED rotmechanisch

Sicherheit und Schutz

Bemessungsspannung	300 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	II
Verschmutzungsgrad	2
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	1,5 kVeff
Spannungsfestigkeit offener Kontakt (AC, 1 min)	1 kVeff
Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min)	1,5 kVeff
Art der Isolierung (Steuer-/Lastkreis)	Basisisolierung
Art der Isolierung (offener Kontakt)	Funktionsisolierung
Art der Isolierung (Last-/Lastkreis)	Basisisolierung
Art der Isolierung (benachbarte Geräte)	Verstärkte Isolierung (sichere Trennung)
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,34 ... 1,5 mm² / 22 ... 16 AWG
Feindrähtiger Leiter	0,34 ... 1,5 mm² / 22 ... 16 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch
Hinweis (Leiterquerschnitt)	2 x 0,34 ... 2 x 1,5 mm² / 1 x 2,5 mm² / 2 x 22 ... 2 x 16 AWG

Geometrische Daten

Breite	31 mm / 1.22 inch
Höhe	97 mm / 3.819 inch
Tiefe ab Oberkante Tragschiene	73 mm / 2.874 inch

Mechanische Daten

Montageart	Tragschiene 35
Einbaulage	horizontal stehend/liegend; vertikal

Werkstoffdaten

Brandlast	1,133MJ
Gewicht	94,6 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-25 ... +70 °C
Umgebungstemperatur UL (Betrieb bei UN)	-25 ... 50 °C
Umgebungstemperatur (Lagerung)	-40 ... +70 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 25 K)
Relative Feuchte	5 ... 85 %
Einsatzhöhe max.	2000 m
