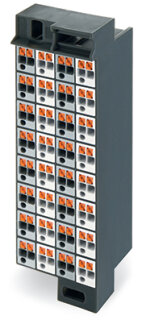

Rangierwabe 726-771 32-polig Push-in CAGE CLAMP grau

Rangierwabe 726-771 32-polig Push-in CAGE CLAMP grau

Artikelnummer: WAG-726-771
GTIN: 4055143573979
HAN: 726-771
Inhalt: 30 Stück

32-polige Rangierwabe mit Push-in CAGE CLAMP®-Anschlüssen, 10 A / 800 V, Leiterquerschnitte 0,2 bis 1,5 mm². Frontverdrahtung in Schaltschränken.

2.628,83 €

87,63 € pro 1 Stück

inkl. 19% USt. ,

● Bestellbar, Lieferzeit ca. 4 Wochen (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Rangierwabe 726-771 ist ein 32-poliges Verdrahtungsmodul mit Push-in CAGE CLAMP®-Anschlusstechnik von WAGO. Sie ist für Bemessungsspannungen von 800 V bei 10 A Bemessungsstrom ausgelegt und bildet die Schnittstelle zwischen Feldbus-Peripherie und Schaltschrankverkabelung. Das Modul akzeptiert eindrähtige Leiter, feindrähtige Leiter sowie feindrähtige Leiter mit Aderendhülse in den Querschnittsbereichen 0,2 bis 1,5 mm² ohne Werkzeugaufwand. Die erforderliche Abisolierlänge beträgt 10 mm. Das Gehäuse ist in Grau/Weiß/Dunkelgrau ausgeführt und nummeriert von 1 bis 32 für sichere Identifikation. In dezentralen Automatisierungsanlagen dient die Rangierwabe als zentrale Verdrahtungsachse für die Kopplung von IO-Link-Sensoren, Aktor-Ausgängen und Feldbus-Knotenpunkten. Die Drücker-Betätigung ermöglicht schnelle Wechsel ohne abgeklebte Verdrahtung.

Anwendungsbereiche

Typische Einsatzfelder sind Verpackungsmaschinen mit dezentraler IO-Intelligenz sowie Förderanlagen mit verteilten Antriebsstationen.

Vorteile gegenüber Alternativen

Im Unterschied zu gesammelten Reihenklemmen bietet die 32-polige Rangierwabe eine vorkonfektionierte Struktur, die redundante Verdrahtungsschritte im Schaltschrank spart und die Fehlerquote bei parallelen Verschaltungen reduziert. Für 19"-Gestelle standardisiert, arbeitet sie mit Frontverdrahtung und einer Stoßspannung von 8 kV (Kategorie III, Verschmutzungsgrad 3).

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

3,7440 kg

Artikelgewicht:

0,1248 kg

Abmessungen ( Länge × Breite × Höhe ):

3,34 × 3,46 × 13,19 cm

Technische Daten:

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	800 V
Bemessungsstoßspannung (III / 3)	8 kV
Bemessungsstrom	10 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	800 V
Bemessungsstoßspannung (III / 3)	8 kV
Bemessungsstrom	10 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Anschlusstyp	Seite 2
Anschlusstechnik	Push-in CAGE CLAMP®
Anzahl Anschlussstellen	2
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter	0,2 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1 mm² / 22 ... 18 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm² / 22 ... 16 AWG
Abisolierlänge	10 mm / 0.39 inch
Polzahl	32
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstyp	Seite 1
Anschlusstechnik	Push-in CAGE CLAMP®
Anzahl Anschlussstellen	2
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1 mm² / 22 ... 18 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm² / 22 ... 16 AWG
Abisolierlänge	10 mm / 0.39 inch
Polzahl	32
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 2

Anschlusstyp	Seite 2
Anzahl Anschlussstellen	2
Eindrähtiger Leiter	0,2 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter	0,2 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1 mm² / 22 ... 18 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm² / 22 ... 16 AWG

Geometrische Daten

Breite	34,6 mm / 1.362 inch
Höhe	131,9 mm / 5.193 inch
Tiefe	33,4 mm / 1.315 inch

Mechanische Daten

Aufdruck	1 ... 32
Bauform	schmale Bauform

Werkstoffdaten

Farbe	grau/weiß/dunkelgrau
Kammerfarbe	grau/weiß
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	1,472MJ
Gewicht	124,8 g

Kaufmännische Daten

VPE (UVPE)	30 St.
Verpackungsart	Karton
Ursprungsland	CN
GTIN	4055143573979
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121402
eCl@ss 10.0	27-24-26-08
eCl@ss 9.0	27-24-26-08
ETIM 9.0	EC001604
ETIM 10.0	EC001604
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
