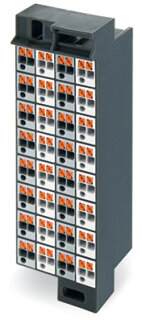

Rangierwabe 726-770 32-polig Push-in CAGE CLAMP 10 A 800 V

Rangierwabe 726-770 32-polig Push-in CAGE CLAMP 10 A 800 V

Artikelnummer: WAG-726-770
GTIN: 4055143293082
HAN: 726-770
Inhalt: 30 Stück

32-polige Rangierwabe mit Push-in CAGE CLAMP®-Anschlüssen, 10 A / 800 V, Leiterquerschnitte 0,2 bis 1,5 mm², werkzeuglose Frontverdrahtung in 19"-Gestellen.

2.456,77 €

81,89 € pro 1 Stück

inkl. 19% USt. ,

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Rangierwabe 726-770 ist eine 32-polige Verbindungskomponente für die strukturierte Verdrahtung in Schaltschränken und Steuerverteilern mit 19"-Gestell-Format. Sie verfügt über die Push-in CAGE CLAMP®-Anschlusstechnik mit Drückerbetätigung auf beiden Seiten und ermöglicht werkzeuglose Anschlüsse von starrdrähtig und feindrähtig ausgeführten Kupferleitern. Die Rangierwabe ist für Leiterquerschnitte von 0,2 bis 1,5 mm² ausgelegt und akzeptiert Aderendhülsen mit und ohne Kunststoffkragen. Die elektrischen Kennwerte liegen bei 10 A Bemessungsstrom, 800 V Bemessungsspannung und 8 kV Bemessungsstoßspannung nach Überspannungskategorie III / Verschmutzungsgrad 3. Die erforderliche Abisolierlänge beträgt 10 mm.

Anwendungsbereiche

Typische Anwendungsfelder sind die Frontverdrahtung von SPS-Ein- und Ausgängen in Steuerungsverteilern sowie die Signalverdrahtung in komplexen Maschinensteuerungen und Feldbus-Peripherie-Modulen. Rangierwaben dieser Serie bieten gegenüber konventionellen Schraubklemmen eine deutlich schnellere Verdrahtung ohne Werkzeugaufwand und sind daher ideal für hohe Verdrahtungsdichten in Schaltanlagenraum. Mit den Abmessungen 34,6 × 131,9 × 33,4 mm passt die Rangierwabe 726-770 in standardisierte Gestellsysteme und ermöglicht eine platzsparende Anordnung mehrerer Module nebeneinander. Die graue/weiße/dunkelgraue Farbgebung ermöglicht eine klare visuelle Kategorisierung in Verdrahtungsbereichen.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

3,2640 kg

Artikelgewicht:

0,1088 kg

Abmessungen ( Länge × Breite × Höhe ):

3,34 × 3,46 × 13,19 cm

Technische Daten:

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	800 V
Bemessungsstoßspannung (III / 3)	8 kV
Bemessungsstrom	10 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	800 V
Bemessungsstoßspannung (III / 3)	8 kV
Bemessungsstrom	10 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Anschlusstyp	Seite 2
Anschlusstechnik	Push-in CAGE CLAMP®
Anzahl Anschlussstellen	2
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter	0,2 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1 mm² / 22 ... 18 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm² / 22 ... 16 AWG
Abisolierlänge	10 mm / 0.39 inch
Polzahl	32
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstyp	Seite 1
Anschlusstechnik	Push-in CAGE CLAMP®
Anzahl Anschlussstellen	2
Betätigungsart	Drücker
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1 mm² / 22 ... 18 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm² / 22 ... 16 AWG
Abisolierlänge	10 mm / 0.39 inch
Polzahl	32
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 2

Anschlusstyp	Seite 2
Anzahl Anschlussstellen	2
Eindrähtiger Leiter	0,2 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter	0,2 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1 mm² / 22 ... 18 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm² / 22 ... 16 AWG

Geometrische Daten

Breite	34,6 mm / 1.362 inch
Höhe	131,9 mm / 5.193 inch
Tiefe	33,4 mm / 1.315 inch

Mechanische Daten

Aufdruck	unbedruckt
Bauform	schmale Bauform

Werkstoffdaten

Farbe	grau/weiß/dunkelgrau
Kammerfarbe	grau/weiß
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	1,472MJ
Gewicht	108,8 g

Kaufmännische Daten

VPE (UVPE)	30 St.
Verpackungsart	Karton
Ursprungsland	CN
GTIN	4055143293082
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-24-26-08
eCl@ss 9.0	27-24-26-08
ETIM 9.0	EC001604
ETIM 10.0	EC001604
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
