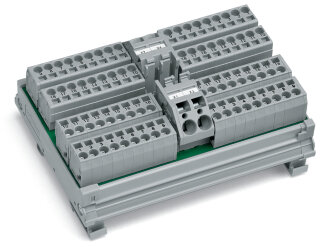

Potentialverteilermodul 288-837 4 Potentiale 19 Klemmstellen

Potentialverteilermodul 288-837 4 Potentiale 19 Klemmstellen

Artikelnummer: WAG-288-837
GTIN: 4045454287092
HAN: 288-837
Inhalt: 1 Stück

Potentialverteilermodul mit 4 Potentialen à 19 Klemmstellen, bis 32 A Summenstrom pro Potential, 250 V AC/DC, CAGE CLAMP®-Anschlüsse.

79,28 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 122,57 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Potentialverteilermodul 288-837 von WAGO ist ein Übergabemodul zur Verteilerung von Stromversorgungen und Steuerspannungen in Schaltschränken. Das Modul verfügt über vier separate Potentiale mit je 19 Klemmstellen und wird auf eine 35-mm-Tragschiene montiert. Die Einspeisung erfolgt über eine WAGO-Serie-745-Klemme (0,2 bis 6 mm²), während die vier Verteiler-Potentiale mit WAGO-Serie-739-Klemmstellen ausgestattet sind (0,08 bis 2,5 mm², jeweils Einfach- und Feindrahtleiter). Der maximale Summenstrom pro Potential beträgt 32 A, der Einzelanschluss-Strom max. 12 A bei einer Betriebsspannung bis 250 V AC/DC. Die Abisolierlänge liegt bei 8 bis 9 mm. CAGE CLAMP®-Anschlusstechnik ermöglicht werkzeuglose Verdrahtung; beide Leitertypen (Eindraht 0,08 bis 2,5 mm² / 28 bis 12 AWG, Feindraht gleich) werden akzeptiert.

Anwendungsbereiche

Typische Einsatzfelder sind die Potentialverteilerung in SPS-Schaltschränken, die Versorgung von Datenmodule und Steuerspannungsklemmen sowie die Zentralverteilung in Verpackungsmaschinen und Förderanlagen. Die Bemessungsstoßspannung beträgt 4 kV, der Verschmutzungsgrad ist auf Grad 2 ausgelegt. Das Modul arbeitet im Temperaturbereich -20 bis +50 °C (Betrieb) und -40 bis +80 °C (Lagerung).

Vorteile gegenüber Alternativen

Im Unterschied zu freiverdrahteten Potentialverteilern mit Schienenklemmleisten bietet das Modul eine höhere Verdichtung und geringere Montagezeit durch die integrierten vier Verteiler-Potentiale sowie durch die 45°-Steckrichtung für platzsparende Installation. Das Gehäuse ist in Montagesockelbauform ausgeführt, Breite 115 mm, Höhe 85 mm, Tiefe 45 mm ab Tragschiene. Gewicht 178,2 g.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,1782 kg

Artikelgewicht:

0,1782 kg

Abmessungen ( Länge × Breite × Höhe ):

4,50 × 11,50 × 8,50 cm

Technische Daten:

Technische Daten

Elektrische Daten

Betriebsspannung	<= AC/DC 250 V
Strom pro Anschluss max.	12 A
Summenstrom pro Potential max.	32 A

Sicherheit und Schutz

Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Verschmutzungsgrad	2

Anschlussdaten

Gesamte Anzahl der Potentiale	4
Klemmstellen	19
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Anschlusstyp	Anschlussstellen
Steckrichtung	45°
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 739
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Steckrichtung 2	45°

Anschluss 1

Anschlusstyp	Einspeisung
Steckrichtung	45°
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 745
Eindrähtiger Leiter	0,2 ... 6 mm² / 24 ... 10 AWG
Feindrähtiger Leiter	0,2 ... 6 mm² / 24 ... 10 AWG
Abisolierlänge	11 ... 12 mm / 0.43 ... 0.47 inch

Anschluss 2

Anschlusstyp	Anschlussstellen
Steckrichtung 2	45°
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 739
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch

Geometrische Daten

Breite	115 mm / 4.528 inch
Höhe	85 mm / 3.346 inch
Tiefe ab Oberkante Tragschiene	45 mm / 1.772 inch

Mechanische Daten

Montageart	Tragschiene 35
Gehäusebauform	Montagesockel

Werkstoffdaten

Brandlast	1,193MJ
Gewicht	178,2 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-20 ... +50 °C
Umgebungstemperatur (Lagerung)	-40 ... +80 °C

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	4 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454287092
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-52
eCl@ss 9.0	27-14-11-52
ETIM 9.0	EC002780
ETIM 10.0	EC002780
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Elektrische Daten

Betriebsspannung	<= AC/DC 250 V
Strom pro Anschluss max.	12 A
Summenstrom pro Potential max.	32 A

Sicherheit und Schutz

Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Verschmutzungsgrad	2

Anschlussdaten

Gesamte Anzahl der Potentiale	4
Klemmstellen	19
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Anschlusstyp	Anschlussstellen
Steckrichtung	45°
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 739
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Steckrichtung 2	45°

Anschluss 1

Anschlusstyp	Einspeisung
Steckrichtung	45°
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 745
Eindrähtiger Leiter	0,2 ... 6 mm² / 24 ... 10 AWG
Feindrähtiger Leiter	0,2 ... 6 mm² / 24 ... 10 AWG
Abisolierlänge	11 ... 12 mm / 0.43 ... 0.47 inch

Anschluss 2

Anschlusstyp	Anschlussstellen
Steckrichtung 2	45°
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 739
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch

Geometrische Daten

Breite	115 mm / 4.528 inch
Höhe	85 mm / 3.346 inch
Tiefe ab Oberkante Tragschiene	45 mm / 1.772 inch

Mechanische Daten

Montageart	Tragschiene 35
Gehäusebauform	Montagesockel

Werkstoffdaten

Brandlast	1,193MJ
Gewicht	178,2 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-20 ... +50 °C
Umgebungstemperatur (Lagerung)	-40 ... +80 °C

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	4 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454287092
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-52
eCl@ss 9.0	27-14-11-52
ETIM 9.0	EC002780
ETIM 10.0	EC002780
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
