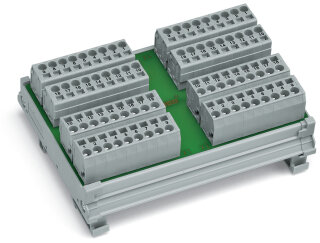

Potentialverteilermodul 288-825 4 Potentiale 18 Klemmstellen CAGE CLAMP

Potentialverteilermodul 288-825 4 Potentiale 18 Klemmstellen CAGE CLAMP

Artikelnummer: WAG-288-825
GTIN: 4045454423476
HAN: 288-825
Inhalt: 1 Stück

Hersteller WAGO

Potentialverteilermodul mit 4 Potentialen à 18 Klemmstellen, CAGE CLAMP-Anschlüsse, 0,08–2,5 mm², 12 A je Anschluss.

63,57 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 116,97 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Potentialverteilermodul WAGO 288-825 ist ein Übergabemodul zur dezentralen Stromverteilung in Schaltschränken und Steuerungsverteilern. Es bietet 4 separate Potentiale mit je 18 Klemmstellen für eine flexible Potentialverteilung. Die Anschlusstechnik CAGE CLAMP ermöglicht werkzeuglose Verdrahtung von ein- und feindrähtigen Leitern im Bereich 0,08 bis 2,5 mm² (28 bis 12 AWG) mit einer Abisolierlänge von 8 bis 9 mm. Der Bemessungsstrom pro Anschluss liegt bei 12 A, die Betriebsspannung beträgt maximal 250 V AC/DC bei einer Bemessungsstoßspannung von 4 kV. Das Modul arbeitet im Temperaturbereich -20 bis +50 °C im Betrieb und -40 bis +80 °C bei der Lagerung. Die Montage erfolgt auf der Tragschiene 35 mm als Montagesockel mit den Abmessungen 115 × 85 × 39 mm (Breite × Höhe × Tiefe).

Anwendungsbereiche

Typische Anwendungen sind die Potentialverteilung in dezentralisierten Schaltschränken für Verpackungsmaschinen, Förderanlagen sowie die Verdrahtung von Steuerungsstromkreisen in Niederspannungsverteilern.

Vorteile gegenüber Alternativen

Im Vergleich zu Schraubklemmleisten reduziert die CAGE-CLAMP-Technologie die Verdrahtungszeit erheblich und vermeidet Beschädigungen durch Überdrehen. Das Modul ergänzt perfekt WAGO-Klemmen der Serie 739 und ist für Verschmutzungsgrad 2 geeignet.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,1566 kg

Artikelgewicht:

0,1566 kg

Abmessungen ( Länge × Breite × Höhe ):

3,90 × 11,50 × 8,50 cm

Technische Daten:

Technische Daten

Elektrische Daten

Betriebsspannung	<= AC/DC 250 V
Strom pro Anschluss max.	12 A
Summenstrom pro Potential max.	12 A

Sicherheit und Schutz

Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Verschmutzungsgrad	2

Anschlussdaten

Gesamte Anzahl der Potentiale	4
Klemmstellen	18
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Steckrichtung	vertikal
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 739
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch

Anschluss 1

Steckrichtung	vertikal
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 739
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch

Geometrische Daten

Breite	115 mm / 4.528 inch
Höhe	85 mm / 3.346 inch
Tiefe ab Oberkante Tragschiene	39 mm / 1.535 inch

Mechanische Daten

Montageart	Tragschiene 35
Gehäusebauform	Montagesockel

Werkstoffdaten

Brandlast	1,193MJ
Gewicht	156,6 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-20 ... +50 °C
Umgebungstemperatur (Lagerung)	-40 ... +80 °C

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	5 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454423476
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-52
eCl@ss 9.0	27-14-11-52
ETIM 9.0	EC002780
ETIM 10.0	EC002780
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
