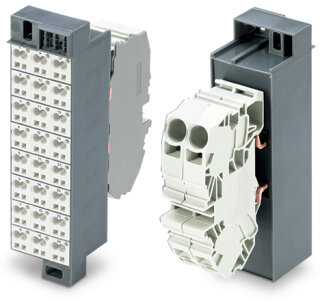

Potentialblock 726-612 2 Einspeiseklemmen Push-in CAGE CLAMP 24 Positionen

Potentialblock 726-612 2 Einspeiseklemmen Push-in CAGE CLAMP 24 Positionen

Artikelnummer: WAG-726-612
GTIN: 4055143634526
HAN: 726-612
Inhalt: 1 Stück

Potentialblock 726-612 mit 2 Einspeiseklemmen, Push-in CAGE CLAMP®-Technik, 24 Positionen, 0,2–16 mm², 76 A. Schmale Bauform für Schaltschränke und Verteiler.

107,37 €

inkl. 19% USt. , zzgl.

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Potentialblock 726-612 von WAGO ist eine Verteilereinheit mit 2 Einspeiseklemmen und 24 nummerierten Anschlussstellen für Potential- und Schutzleiter-Verdrahtung in Schaltschränken. Die Frontseite nutzt Push-in CAGE CLAMP®-Technik für werkzeuglose Leiteranschlüsse von 0,2 bis 16 mm² (ein- und feindrahtig), während die Einspeiseseite klassische CAGE CLAMP®-Mechanik mit Betätigungswerkzeug für Leiterquerschnitte von 0,08 bis 2,5 mm² bietet. Der Bemessungsstrom beträgt 76 A bei Frontverdrahtung. Das Gehäuse ist aus Polyamid PA66 (Brennbarkeitsklasse V0 nach UL 94) und hat eine einheitlich weiße Kammerfarbe mit senkrechter Kammerkennzeichnung. Die Abmessungen betragen 34,6 mm Breite × 132 mm Höhe × 84,2 mm Tiefe, was eine kompakte, schmale Bauform für 19"-Gestelle ermöglicht.

Anwendungsbereiche

Typische Anwendungen sind die zentrale Potentialverteilung in SPS-Steuerungsschränken, die Schutzleiter-Verdrahtung in Verpackungsmaschinen sowie die geordnete Ableitung von Betriebsspannungen in Feldbus-Steuerungen und Automatisierungsanlagen. Das werkzeuglose Push-in-System auf der Frontseite reduziert Montagezeit und Fehlerquote bei der täglichen Verdrahtung erheblich.

Vorteile gegenüber Alternativen

Im Unterschied zu herkömmlichen Potentialblöcken mit reinen Schraubklemmen ermöglicht die hybride Technologie hier sowohl schnelle Frontverdrahtung ohne Aderendhülsen-Vorkrimpen als auch sichere, wartungsfreie Einspeisepunkte. Die Lieferung umfasst die Abschlussplatte sowie das Betätigungswerkzeug.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,2506 kg

Artikelgewicht:

0,2506 kg

Technische Daten:

Technische Daten

Elektrische Daten

Bemessungsstrom	76 A
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsstrom	24 A

Bemessungsdaten gemäß IEC/EN 2

Bemessungsstrom	76 A

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Anschlusstyp	Seite 2
Anschlusstechnik	Push-in CAGE CLAMP®
Anzahl Anschlussstellen	2
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Feindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Abisolierlänge	16 ... 17 mm / 0.63 ... 0.67 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstyp	Seite 1
Anschlusstechnik	CAGE CLAMP®
Anzahl Anschlussstellen	2
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	8 ... 10 mm / 0.31 ... 0.39 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 2

Anschlusstyp	Seite 2
Anschlusstechnik	Push-in CAGE CLAMP®
Anzahl Anschlussstellen	2
Eindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Feindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Abisolierlänge	16 ... 17 mm / 0.63 ... 0.67 inch

Geometrische Daten

Breite	34,6 mm / 1.362 inch
Höhe	132 mm / 5.197 inch
Tiefe	84,2 mm / 3.315 inch

Mechanische Daten

Aufdruck	1 ... 24
Bauform	schmale Bauform

Werkstoffdaten

Farbe	weiß/dunkelgrau
Kammerfarbe	weiß
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	2,506MJ
Gewicht	250,6 g

Kaufmännische Daten

VPE (UVPE)	10 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143634526
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-24-26-08
eCl@ss 9.0	27-24-26-08
ETIM 9.0	EC001604
ETIM 10.0	EC001604
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	7439-92-1
REACH Candidate List Substance	Lead
RoHS Compliance Status	Compliant,No Exemption
SCIP notification number (Austria)	06fc27c3-a61f-43df-8f9a-326fe2f404ba
SCIP notification number (Belgium)	d264ce18-47c1-4490-af6f-ced1b1a0b688
SCIP notification number (Bulgaria)	b0f16a6d-862b-4b48-8e2b-e9997ab32a9e
SCIP notification number (Czech Republic)	c2fe841d-ebe1-4260-952e-8fe969302957
SCIP notification number (Denmark)	9a15d954-4424-45e8-8569-f6296be8fe90
SCIP notification number (Finland)	c93c007f-69f7-49ad-90b7-1912e578e9af
SCIP notification number (France)	dd5681af-06c8-404f-88b4-1571cc5e1609
SCIP notification number (Germany)	dd45bd55-1789-421c-ba9d-be9c2cedc0b4
SCIP notification number (Hungary)	6a41c90b-64b0-405c-837c-011b46b2d43c
SCIP notification number (Italy)	08d96b17-7eea-4251-9315-82deecc1fe34
SCIP notification number (Netherlands)	263ea4b3-e4ca-451f-bac8-3102c92fc75c
SCIP notification number (Poland)	0d0a4d6f-f8c0-497f-af45-20a6b18c188e
SCIP notification number (Romania)	47b2e49a-37a5-4654-a0c5-872257fc2bb9
SCIP notification number (Sweden)	9b14303e-0563-4ccf-9d33-a01e935e8317
