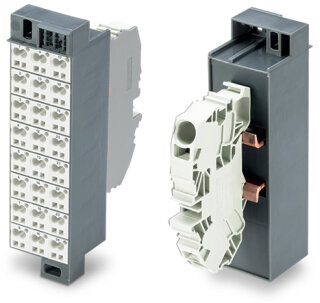

Potentialblock 726-611 1-24 Push-in CAGE CLAMP 76 A

Potentialblock 726-611 1-24 Push-in CAGE CLAMP 76 A

Artikelnummer: WAG-726-611
GTIN: 4055143628686
HAN: 726-611
Inhalt: 1 Stück

Potentialblock 726-611 mit 24er Aufdruck, 1 Einspeiseklemme Push-in CAGE CLAMP, 76 A Bemessungsstrom, 0,2 bis 16 mm² Leiterquerschnitt.

98,76 €

inkl. 19% USt. , zzgl.

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Potentialblock 726-611 ist eine Einspeiseklemme für Hutschienen-Montage in Schaltschränken und Steuerverteilern. Das Gerät verfügt über einen durchgehenden Aufdruck von 1 bis 24 und arbeitet nach der Push-in CAGE CLAMP®-Technik. Die Einspeiseseite akzeptiert Leiterquerschnitte von 0,2 bis 16 mm² und ist für einen Bemessungsstrom von 76 A ausgelegt. Auf der Verteilerseite stehen zwei Anschlussstellen mit CAGE CLAMP®-Anschluss zur Verfügung, die Leiterquerschnitte von 0,08 bis 2,5 mm² aufnehmen. Die Abisolierlänge beträgt 16 bis 17 mm. Der Potentialblock ist in schmaler Bauform (34,6 × 132 × 84,2 mm) ausgeführt und ermöglicht eine ordentliche Frontverdrahtung ohne Werkzeug für starre und feindrähtige Leiter mit Aderendhülsen. Das Polyamid-Gehäuse (PA66) ist weiß mit dunkelgrauem Kammerkennzeichnung und entspricht der Brennbarkeitsklasse UL 94 V0. Typische

Anwendungsbereiche

Einsatzbereiche sind die Stromverteilung in DC-Systemen von Photovoltaik-Wechselrichtern, die Potentialführung in Schaltschränken für Verpackungsmaschinen und die Hauptversorgung von Steuerverteilern in Förderanlagen. Der wartungsfreie Universalanschluss ermöglicht den schnellen und fehlerfreien Anschluss ohne Aderendhülsen-Vorkonfektionierung. Die CAGE CLAMP®-Technologie bietet gegenüber Schraubklemmen eine sichere Verdrahtung ohne Drehmoment-Abhängigkeit und eine Kontaktgabe auch bei Vibration. Der Potentialblock wird mit Abschlussplatte geliefert und ist sofort nach der Betätigung mit dem Werkzeug einsatzbereit.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,2071 kg

Artikelgewicht:

0,2071 kg

Abmessungen ( Länge × Breite × Höhe ):

3,50 × 13,20 × 8,10 cm

Technische Daten:

Technische Daten

Elektrische Daten

Bemessungsstrom	76 A
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsstrom	24 A

Bemessungsdaten gemäß IEC/EN 2

Bemessungsstrom	76 A

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Anschlusstyp	Seite 2
Anschlusstechnik	Push-in CAGE CLAMP®
Anzahl Anschlussstellen	1
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Feindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Abisolierlänge	16 ... 17 mm / 0.63 ... 0.67 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstyp	Seite 1
Anschlusstechnik	CAGE CLAMP®
Anzahl Anschlussstellen	2
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	8 ... 10 mm / 0.31 ... 0.39 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 2

Anschlusstyp	Seite 2
Anschlusstechnik	Push-in CAGE CLAMP®
Anzahl Anschlussstellen	1
Eindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Feindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Abisolierlänge	16 ... 17 mm / 0.63 ... 0.67 inch

Geometrische Daten

Breite	34,6 mm / 1.362 inch
Höhe	132 mm / 5.197 inch
Tiefe	84,2 mm / 3.315 inch

Mechanische Daten

Aufdruck	1 ... 24
Bauform	schmale Bauform

Werkstoffdaten

Farbe	weiß/dunkelgrau
Kammerfarbe	weiß
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	2,061MJ
Gewicht	207,1 g

Kaufmännische Daten

VPE (UVPE)	10 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143628686
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-24-26-08
eCl@ss 9.0	27-24-26-08
ETIM 9.0	EC001604
ETIM 10.0	EC001604
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	7439-92-1
REACH Candidate List Substance	Lead
RoHS Compliance Status	Compliant,No Exemption
SCIP notification number (Austria)	9aadf603-7bb9-4fb1-a8bf-93bd22dc6405
SCIP notification number (Belgium)	44dd554a-0278-4a93-8860-795d5f7bd744
SCIP notification number (Bulgaria)	d651c9e0-5f72-4f95-ace1-482e30246d19
SCIP notification number (Czech Republic)	2cfdbe9f-c939-4b89-ac69-37ff9a45c46b
SCIP notification number (Denmark)	1c90fdde-c176-49e7-9a62-6c88ec99de51
SCIP notification number (Finland)	49569889-1f28-4c00-9bdd-d648fd9e7775
SCIP notification number (France)	4b50675b-69de-4ce5-b162-d5a1e894365b
SCIP notification number (Germany)	8c125006-be64-4bd4-b5dc-70f114ec1ec9
SCIP notification number (Hungary)	4b20481c-ff01-4fda-8a60-a22c3a7b5832
SCIP notification number (Italy)	2f05ef48-495c-4efe-825f-5bae7ca937b2
SCIP notification number (Netherlands)	887f3ae1-7d0b-4a5a-9d1e-b9453c26e931
SCIP notification number (Poland)	93ebb5fb-6be1-4d80-b100-9187a7daa109
SCIP notification number (Romania)	6627e259-bfa7-43dd-a1ef-e4e06c11eb1f
SCIP notification number (Sweden)	74bca7c2-4142-4523-8d49-60f57f625457
