2-Leiter-Leiterplattenklemme 746-2308 Push-in CAGE CLAMP 10 mm² 8-polig

2-Leiter-Leiterplattenklemme 746-2308 Push-in CAGE CLAMP 10 mm² 8-polig

Artikelnummer: WAG-746-2308
GTIN: 4045454156602
HAN: 746-2308
Inhalt: 16 Stück

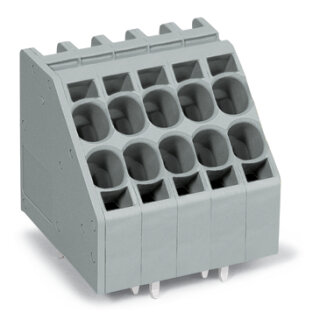

2-Leiter-Leiterplattenklemme 746-2308, 10 mm², 8-polig, Rastermaß 7,5 mm, Push-in CAGE CLAMP, grau. Werkzeuglose Verdrahtung für Leiterquerschnitte 0,5 bis 10.

151,47 €

9,47 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 235,72 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 2-Leiter-Leiterplattenklemme 746-2308 von WAGO ist eine 8-polige Leiterplattenklemme mit Push-in CAGE CLAMP-Anschlusstechnik für die werkzeuglose Verdrahtung in Schaltschrank- und Steuerungsanwendungen. Die Klemme akzeptiert eindrähtige und feindrähnige Leiter im Querschnittsbereich 0,5 bis 10 mm² (20 bis 8 AWG) sowie feindrähnige Leiter mit Aderendhülse bis 6 mm². Das Rastermaß beträgt 7,5 mm bei 16 Klemmstellen und 8 Potentialen insgesamt. Die Abmessungen belaufen sich auf 62,7 × 41,3 × 37 mm (Breite × Höhe × Tiefe), die Lötstifte sind 4,4 mm lang und versetzt angeordnet. Der Grenztemperaturbereich liegt bei -60 bis +105 °C, das Isoliermaterial ist Polyamid PA66 mit Brennbarkeitsklasse UL 94 V0. Die typischen

Anwendungsbereiche

Einsatzfelder sind die direkte Leiterplattenverdrahtung von Frequenzumrichtern und Regelmodulen, die Sensor-Aktor-Anbindung in dezentralen Steuerungsverteilern sowie die Signalverdrahtung in Automatisierungsanlagen mit modularen Schaltschrankelementen. Ein weiteres Anwendungsfeld ist die Verwendung als Durchführungssteckverbinder in tragbaren Steuerkabeln zwischen Anlagensegmenten.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Schraubklemmen ermöglicht die Push-in CAGE CLAMP-Technik das kontaktfreie, seitliche Betätigen über ein Werkzeug ohne Fehlerquellen durch zu wenig oder zu viel Anzugsdrehmoment. Weitere Varianten mit abweichenden Polzahlen, Farben und Bedruck sind über den WAGO Configurator oder den Vertrieb konfigurierbar.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,9968 kg
Artikelgewicht:	0,0623 kg
Abmessungen ( Länge × Breite × Höhe ):	3,70 × 6,27 × 4,13 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	16
Gesamte Anzahl der Potentiale	8
Anzahl Anschlusstypen	1
Anzahl der Ebenen	2
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,5 ... 10 mm² / 20 ... 8 AWG
Feindrähtiger Leiter	0,5 ... 10 mm² / 20 ... 8 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 6 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,5 ... 6 mm²
Abisolierlänge	13 ... 15 mm / 0.51 ... 0.59 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	8

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,5 ... 10 mm² / 20 ... 8 AWG
Feindrähtiger Leiter	0,5 ... 10 mm² / 20 ... 8 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 6 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,5 ... 6 mm²
Abisolierlänge	13 ... 15 mm / 0.51 ... 0.59 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	8

Geometrische Daten

Rastermaß	7,5 mm / 0.295 inch
Breite	62,7 mm / 2.469 inch
Höhe	41,3 mm / 1.623 inch
Höhe ab Oberfläche	36,9 mm / 1.453 inch
Tiefe	37 mm / 1.457 inch
Lötstiftlänge	4,4 mm
Lötstiftabmessungen	1,6 x 1,2 mm
Bohrlochdurchmesser mit Toleranz	2,2 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste versetzt
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	1,026MJ
Gewicht	62,3 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	16 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454156602
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
