Produktbeschreibung

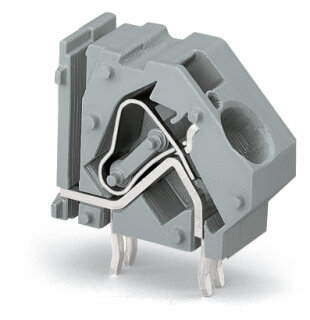

Die anreihbare Leiterplattenklemme hat eine Klemmstelle mit CAGE CLAMP®-Anschlusstechnik, die mit einem Betätigungswerkzeug bedient wird. Der Leiteranschluss erfolgt unter 45° zur Leiterplatte. Eindrähtige und feindrähtige Leiter von 0,2 ... 16 mm² (24 ... 6 AWG) sind anschließbar, mit Aderendhülse 0,25 ... 10 mm², bei einer Abisolierlänge von 12 ... 13 mm. Die Kontaktierung erfolgt in THT mit vier Lötstiften pro Potential (6,5 mm lang, 1,2 x 1,6 mm) im Rastermaß 15 mm. Das lichtgraue Gehäuse besteht aus Polyamid (PA66) der Brennbarkeitsklasse V0 nach UL 94; der Grenztemperaturbereich liegt bei -60 ... +105 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
1,0800 kg
|
| Artikelgewicht: |
0,0108 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,34 × 1,65 × 3,35 cm |
Technische Daten
Anschlussdaten
| Klemmstellen |
1 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anzahl Brückeraufnahmen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Eindrähtiger Leiter |
0,2 ... 16 mm² / 24 ... 6 AWG |
| Feindrähtiger Leiter |
0,2 ... 16 mm² / 24 ... 6 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 10 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 10 mm² |
| Abisolierlänge |
12 ... 13 mm / 0.47 ... 0.51 inch |
| Leiteranschlussrichtung zur Leiterplatte |
45° |
| Polzahl |
1 |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
4 |
Geometrische Daten
| Rastermaß |
15 mm / 0.591 inch |
| Breite |
16,5 mm / 0.65 inch |
| Höhe |
33,5 mm / 1.319 inch |
| Höhe ab Oberfläche |
27 mm / 1.063 inch |
| Tiefe |
33,4 mm / 1.315 inch |
| Lötstiftlänge |
6,5 mm
|
| Lötstiftabmessungen |
1,2 x 1,6 mm |
| Bohrlochdurchmesser mit Toleranz |
2,2 (+0,1) mm |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,181MJ |
| Gewicht |
10,8 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Hinweise
| Varianten: |
Varianten für Ex e II und Ex iAndere FarbenLötstiftlänge 5 mmWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
100 (100) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4045454304553 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
