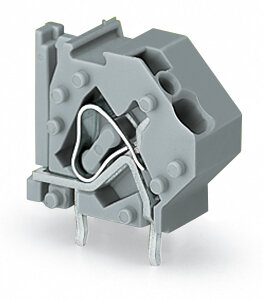

Anreihbare Leiterplattenklemme 745-821 CAGE CLAMP 4 mm² 10 mm Raster grau

Anreihbare Leiterplattenklemme 745-821 CAGE CLAMP 4 mm² 10 mm Raster grau

Artikelnummer: WAG-745-821
GTIN: 4044918300377
HAN: 745-821
Inhalt: 50 Stück

1-polige Leiterplattenklemme 745-821, 4 mm² / 10 mm Rastermaß, CAGE CLAMP Universalanschluss. Werkzeuglose Verdrahtung ohne Aderendhülsen.

32,89 €

0,66 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 42,84 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die anreihbare Leiterplattenklemme 745-821 von WAGO ist eine 1-polige Leiterplattenklemme mit 4 mm² maximaler Leiterquerschnitt und 10 mm Rastermaß. Sie nutzt die CAGE CLAMP®-Anschlusstechnik mit Betätigungswerkzeug und ermöglicht den Anschluss von eindrähtigen und feindrähtigen Leitern von 0,08 bis 4 mm² ohne vorherige Vorbereitung. Die Klemme ist grau gefärbt und misst 11,5 mm Breite, 23 mm Höhe und 22,9 mm Tiefe. Die Montage erfolgt mittels THT-Löten mit einer Lötstiftlänge von 4 mm, wobei zwei Lötstifte pro Potential angeordnet sind. Der Temperaturbereich liegt zwischen -60 und +105 °C, was den Einsatz in industriellen Umgebungen mit großen Temperaturschwankungen ermöglicht. Das Hauptgehäuse besteht aus Polyamid (PA66) mit Brennbarkeitsklasse V0 nach UL 94, die Klemmfeder aus Chrom-Nickel-Federstahl und der Kontakt aus Elektrolytkupfer. Die Leitereinführung erfolgt in 45°-Winkel zur Platine, was eine platzsparende Anordnung in beengten Leiterplattenlayouts ermöglicht.

Anwendungsbereiche

Typische Einsatzfelder sind die Verschaltung von Steuerplatinen in Schaltschränken, die Stromversorgung von Feldgeräten in MSR-Systemen sowie die Sensor-Aktor-Verdrahtung in dezentralen Automatisierungslösungen.

Vorteile gegenüber Alternativen

Im Unterschied zu rein mechanischen Schraub- oder Steckklemmen bietet die CAGE CLAMP® Technologie werkzeuglosen Anschluss ohne Crimpen oder Aderendhülsenverarbeitung. WAGO bietet für diese Klemme auch Varianten mit Ex-e-II- oder Ex-i-Zulassung an, die über den WAGO Configurator konfigurierbar sind.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,1500 kg
Artikelgewicht:	0,0030 kg

Technische Daten

Hinweise

Varianten:	Varianten für Ex e II und Ex iAndere FarbenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	1
Gesamte Anzahl der Potentiale	1
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	1

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	1

Geometrische Daten

Rastermaß	10 mm / 0.394 inch
Breite	11,5 mm / 0.453 inch
Höhe	23 mm / 0.906 inch
Höhe ab Oberfläche	19 mm / 0.748 inch
Tiefe	22,9 mm / 0.902 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,8 x 1,2 mm
Bohrlochdurchmesser mit Toleranz	1,5 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,062MJ
Gewicht	3 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	200 (50) St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918300377
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
