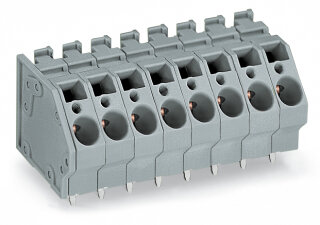

Leiterplattenklemme 745-310 CAGE CLAMP 10-polig 6 mm² 7,5 mm Rastermaß

Leiterplattenklemme 745-310 CAGE CLAMP 10-polig 6 mm² 7,5 mm Rastermaß

Artikelnummer: WAG-745-310
GTIN: 4044918302319
HAN: 745-310
Inhalt: 24 Stück

Leiterplattenklemme 745-310, 10-polig, 6 mm², Rastermaß 7,5 mm, CAGE CLAMP®-Anschluss. Werkzeuglose Verdrahtung von eindrähtigen und feindrähtigen Leitern in.

180,70 €

7,53 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 236,48 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Leiterplattenklemme 745-310 ist eine 10-polige Steckklemme mit CAGE CLAMP®-Anschlusstechnik für die Montage auf Leiterplatten mittels THT-Löten. Sie verbindet direkt Drähte oder Flachbandleitungen mit Leiterplattenmodulen, ohne dass eine aufgecrimpte Aderendhülse erforderlich ist. Die Klemme unterstützt Leiterquerschnitte von 0,2 bis 6 mm² (eindrähtig und feindrähtigt) bei einem Rastermaß von 7,5 mm und einer Bauhöhe von 27,5 mm. Die Betätigung erfolgt mittels Betätigungswerkzeug; eine Abisolierlänge von 11 bis 12 mm ist erforderlich. Der Temperaturbereich liegt zwischen -60 und +105 °C, die Kontaktoberfläche besteht aus Zinn, und das Gehäuse ist aus Polyamid PA66 mit Brennbarkeitsklasse V0.

Anwendungsbereiche

Typische Anwendungen sind die Kontaktierung von Sensoren und Aktoren an Industrie-Steuerkarten, die Verdrahtung in dezentralen Feldgeräte-Modulen (I/O-Modulen) sowie die Anschlussfixierung von Feldbusleitungen in Automatisierungssystemen. Eine weitere Einsatzstelle ist die Stromversorgungsverdrahtung in Kleinsteuerungen und programmierbaren Reglern.

Vorteile gegenüber Alternativen

Im Unterschied zu direktgelöteten Leitern bietet die CAGE CLAMP®-Verbindung werkzeuglose Rückwärtskompatibilität und ermöglicht einen Austausch von Verdrahtung ohne Leiterplatte-Reparatur. WAGO liefert Varianten mit anderen Polzahlen sowie mit Befestigungsflanschen. Das Produkt ist UL-zugelassen und erfüllt die Anforderungen für industrielle Steuerkarten.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	1,1592 kg
Artikelgewicht:	0,0483 kg
Abmessungen ( Länge × Breite × Höhe ):	2,91 × 7,66 × 2,75 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenVarianten für Ex e II und Ex iAndere FarbenFarbig gemischte KlemmenleistenVarianten mit BefestigungsflanschenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	10
Gesamte Anzahl der Potentiale	10
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,2 ... 6 mm² / 24 ... 10 AWG
Feindrähtiger Leiter	0,2 ... 6 mm² / 24 ... 10 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 4 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 4 mm²
Abisolierlänge	11 ... 12 mm / 0.43 ... 0.47 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	10

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,2 ... 6 mm² / 24 ... 10 AWG
Feindrähtiger Leiter	0,2 ... 6 mm² / 24 ... 10 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 4 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 4 mm²
Abisolierlänge	11 ... 12 mm / 0.43 ... 0.47 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	10

Geometrische Daten

Rastermaß	7,5 mm / 0.295 inch
Breite	76,6 mm / 3.016 inch
Höhe	27,5 mm / 1.083 inch
Höhe ab Oberfläche	23 mm / 0.906 inch
Tiefe	29,1 mm / 1.146 inch
Lötstiftlänge	4,5 mm
Lötstiftabmessungen	1 x 1,4 mm
Bohrlochdurchmesser mit Toleranz	1,8 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,751MJ
Gewicht	48,3 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	24 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918302319
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
