Produktbeschreibung

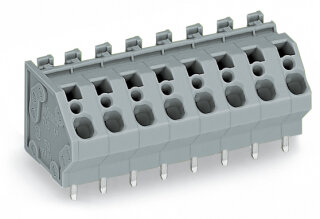

Die Leiterplattenklemme hat 9 Klemmstellen mit CAGE CLAMP-Anschlusstechnik, die mit einem Betätigungswerkzeug bedient wird. Die Leiter werden in einem Winkel von 45° zur Leiterplatte angeschlossen; die Kontaktierung erfolgt in THT mit zwei Lötstiften pro Potential bei 7,5 mm Rastermaß. Eindrähtige und feindrähtige Leiter von 0,08 bis 4 mm² sind anschließbar, mit Aderendhülse 0,25 bis 2,5 mm². Das Gehäuse besteht aus grauem Polyamid (PA66) der Brennbarkeitsklasse UL 94 V0, der Grenztemperaturbereich beträgt -60 bis +105 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Nordrhein-Westfalen
Minden, Deutschland, 32423
[email protected] https://www.wago.com
| Versandgewicht: |
0,9080 kg
|
| Artikelgewicht: |
0,0227 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,29 × 6,65 × 2,30 cm |
Technische Daten
Anschlussdaten
| Klemmstellen |
9 |
| Gesamte Anzahl der Potentiale |
9 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anzahl Brückeraufnahmen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Eindrähtiger Leiter |
0,08 ... 4 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 4 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
45° |
| Polzahl |
9 |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Geometrische Daten
| Rastermaß |
7,5 mm / 0.295 inch |
| Breite |
66,5 mm / 2.618 inch |
| Höhe |
23 mm / 0.906 inch |
| Höhe ab Oberfläche |
19 mm / 0.748 inch |
| Tiefe |
22,9 mm / 0.902 inch |
| Lötstiftlänge |
4 mm
|
| Lötstiftabmessungen |
0,8 x 1,2 mm |
| Bohrlochdurchmesser mit Toleranz |
1,5 (+0,1) mm |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,429MJ |
| Gewicht |
22,7 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Hinweise
| Varianten: |
Andere PolzahlenVarianten für Ex e II und Ex iAndere FarbenFarbig gemischte KlemmenleistenVarianten mit BefestigungsflanschenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
40 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4017332607841 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
