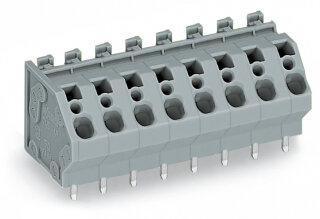

Leiterplattenklemme WAGO 745-157 CAGE CLAMP 7-polig 4 mm² grau

Leiterplattenklemme WAGO 745-157 CAGE CLAMP 7-polig 4 mm² grau

Artikelnummer: WAG-745-157
GTIN: 4044918671262
HAN: 745-157
Inhalt: 50 Stück

7-polige Leiterplattenklemme CAGE CLAMP, 0,08 bis 4 mm², Rastermaß 7,5 mm, THT-Lötstiftmontage. Werkzeuglose Verdrahtung ohne Aderendhülsen-Aufcrimpung für.

205,72 €

4,11 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 268,94 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Leiterplattenklemme WAGO 745-157 ist eine 7-polige Anschlussleiste mit CAGE CLAMP Universalkäfiganschluss und THT-Lötstiftmontage für die direkte Befestigung auf Leiterplatten. Die Klemme akzeptiert eindrähtige und feindrähtige Leiter im Querschnittsbereich von 0,08 bis 4 mm² ohne vorherige Aderendhülsen-Verarbeitung. Geometrisch bietet die Leiterplattenklemme bei einem Rastermaß von 7,5 mm Außenmaße von 51,5 × 23 × 22,9 mm mit einer Lötfiststiftlänge von 4 mm. Der Grenztemperaturbereich liegt zwischen ?60 und +105 °C. Das Isoliermaterial Polyamid (PA66) erreicht die Brennbarkeitsklasse V0 nach UL 94. Die Betätigung erfolgt über Betätigungswerkzeuge, wobei die Abisolierlänge des Leiters 8 bis 9 mm betragen sollte und der Leiter in 45°-Winkel eingeführt wird.

Anwendungsbereiche

Typische Anwendungsfelder sind Steuerleitplatten in Schaltschränken, Feldgeräte-Elektronik mit direkter Platinenmontage, sowie Sensor- und Aktor-Anschlusspunkte in Industrieautomation. Für fliegende Verdrahtungen oder als Durchführungssteckverbinder konfigurierbar. Varianten mit unterschiedlichen Polzahlen, Ex-e-II- und Ex-i-Ausführungen sowie Alternative Farben sind über den WAGO-Configurator erhältlich. Die grau gefärbte Standardausführung mit Brückungsaufnahme ermöglicht zusätzliche Potentialverbindungen innerhalb der Klemmenleiste.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,8800 kg
Artikelgewicht:	0,0176 kg
Abmessungen ( Länge × Breite × Höhe ):	2,29 × 5,15 × 2,30 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenVarianten für Ex e II und Ex iAndere FarbenFarbig gemischte KlemmenleistenVarianten mit BefestigungsflanschenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	7
Gesamte Anzahl der Potentiale	7
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	7

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	7

Geometrische Daten

Rastermaß	7,5 mm / 0.295 inch
Breite	51,5 mm / 2.028 inch
Höhe	23 mm / 0.906 inch
Höhe ab Oberfläche	19 mm / 0.748 inch
Tiefe	22,9 mm / 0.902 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,8 x 1,2 mm
Bohrlochdurchmesser mit Toleranz	1,5 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,333MJ
Gewicht	17,6 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918671262
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
