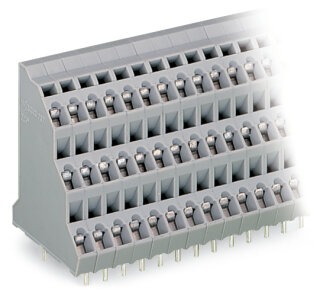

Dreistock-Leiterplattenklemme 737-216 CAGE CLAMP 48-polig 2,5 mm²

Dreistock-Leiterplattenklemme 737-216 CAGE CLAMP 48-polig 2,5 mm²

Artikelnummer: WAG-737-216
GTIN: 4045454022822
HAN: 737-216
Inhalt: 12 Stück

Dreistock-Leiterplattenklemme 737-216, 48-polig, 2,5 mm², Rastermaß 5 mm, CAGE CLAMP®-Anschluss. Werkzeugbetätigung, THT-Lötung, Temperaturbereich -60 bis +105.

247,37 €

20,61 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 323,58 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Dreistock-Leiterplattenklemme 737-216 von WAGO ist eine 48-polige Leiterplattenklemme mit CAGE CLAMP®-Anschluss für Leiterquerschnitte von 0,08 bis 2,5 mm². Das Rastermaß beträgt 5 mm, die Abmessungen liegen bei 81,1 × 44 × 31 mm. Die Klemme arbeitet mit CAGE CLAMP®-Technologie und wird durch ein Betätigungswerkzeug bedient, wodurch eine werkzeuglose und wartungsfreie Verbindung ohne Aderendhülsen ermöglicht wird. Der Leiter wird in einem 45-Grad-Winkel zur Oberfläche eingeführt, die erforderliche Abisolierlänge beträgt 5 bis 6 mm. Die Kontaktoberfläche ist aus Zinn, die Lötung erfolgt mittels THT mit versetzten Lötstiften. Der Temperaturbereich reicht von -60 bis +105 °C, das Isoliermaterial ist Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94.

Anwendungsbereiche

Typische Einsatzfelder sind die Verdrahtung von Steuerungsgeräten in Schaltschränken, die Anbindung von Sensoren und Aktoren an Industrieverteilern sowie die Modulverdrahtung in Prozessleitsystemen. Besonders in der Automatisierungstechnik wird die 48-polige Ausführung für parallele Ein- und Ausgabenverbindungen genutzt.

Vorteile gegenüber Alternativen

Im Unterschied zu einzelnen Schraubklemmen ermöglicht die dreilagige Bauform eine kompakte Integration mehrerer Potentiale auf kleinster Leiterplattenfläche und reduziert gleichzeitig Montagezeit und Fehlerpotential. WAGO bietet Varianten mit anderen Polzahlen, Farben und die Möglichkeit der direkten Bedruckung an. Die Klemme ist für die Lötung auf Standard-FR4-Leiterplatten vorbereitet.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,8016 kg
Artikelgewicht:	0,0668 kg
Abmessungen ( Länge × Breite × Höhe ):	3,10 × 8,11 × 4,40 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	48
Gesamte Anzahl der Potentiale	48
Anzahl Anschlusstypen	1
Anzahl der Ebenen	3
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	48

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	48

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	81,1 mm / 3.193 inch
Höhe	44 mm / 1.732 inch
Höhe ab Oberfläche	40 mm / 1.575 inch
Tiefe	31 mm / 1.22 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme versetzt
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,967MJ
Gewicht	66,8 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	12 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454022822
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
