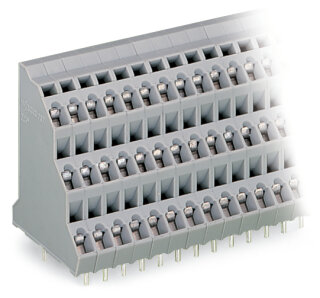

Dreistock-Leiterplattenklemme 737-224 CAGE CLAMP 2,5 mm² 72-polig grau

Dreistock-Leiterplattenklemme 737-224 CAGE CLAMP 2,5 mm² 72-polig grau

Artikelnummer: WAG-737-224
GTIN: 4045454022921
HAN: 737-224
Inhalt: 8 Stück

Dreistock-Leiterplattenklemme 737-224, 72-polig, 2,5 mm², Rastermaß 5 mm, CAGE CLAMP®-Anschluss. Für Leiterquerschnitte 0,08 bis 2,5 mm², THT-Verlötung auf.

245,07 €

30,63 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 320,54 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Dreistock-Leiterplattenklemme 737-224 ist eine 72-polige Anschlussleiste für Leiterplatten mit CAGE CLAMP®-Universalanschluss. Die Klemme akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm² (sowohl ein- als auch feindrähtiger Ausführung) und verfügt über ein Rastermaß von 5 mm bei Abmessungen von 121,1 × 44 × 31 mm. Die Betätigung erfolgt mittels Betätigungswerkzeug, die THT-Verlötung erfolgt mit versetzter Lötstiftanordnung auf der Leiterplatte. Der Temperaturbereich liegt zwischen -60 und +105 °C, das Isoliermaterial ist Polyamid PA66 (Brennbarkeitsklasse V0 nach UL 94). Die CAGE CLAMP®-Technologie ermöglicht den Anschluss aller Leiterarten über eine Käfigzugfeder ohne Vorbehandlung wie Aderendhülsen. Feindrähtiger Leiter mit Kunststoffkragen passt bis 1,5 mm², ohne Kragen bis 2,5 mm². Abisolierlänge: 5 bis 6 mm. Der Leiter wird im 45°-Winkel zur Platine eingeführt.

Anwendungsbereiche

Typische Einsatzfelder sind Steuergeräte mit mehrschichtiger Verdrahtung, Verteilerblöcke in Schaltschränken mit hoher Anschlussbelastung sowie modular aufgebaute Elektroverteilungen. Die dreilagige Bauform ermöglicht kompakte Lösungen bei gleichzeitig ausreichend Platz zwischen den Ebenen für Verdrahtung und Wartung. Alternative Polzahlen und Farben sind über den WAGO-Configurator (https://configurator.wago.com) oder Vertrieb erhältlich. Für Anwendungen mit abweichenden Anforderungen (Leiterquerschnitt, Farbe, Polzahl) bietet WAGO auch die 2-lagige Serie 737-202 sowie 4-lagige Varianten an.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,7992 kg
Artikelgewicht:	0,0999 kg
Abmessungen ( Länge × Breite × Höhe ):	3,10 × 12,11 × 4,40 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	72
Gesamte Anzahl der Potentiale	72
Anzahl Anschlusstypen	1
Anzahl der Ebenen	3
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	72

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	72

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	121,1 mm / 4.768 inch
Höhe	44 mm / 1.732 inch
Höhe ab Oberfläche	40 mm / 1.575 inch
Tiefe	31 mm / 1.22 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme versetzt
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	1,439MJ
Gewicht	99,9 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	8 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454022921
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
