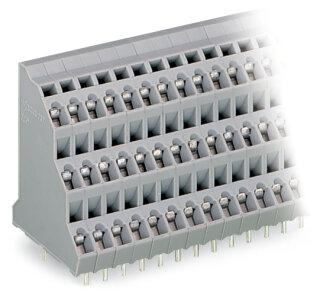

Dreistock-Leiterplattenklemme 737-212 36-polig CAGE CLAMP 2,5 mm²

Dreistock-Leiterplattenklemme 737-212 36-polig CAGE CLAMP 2,5 mm²

Artikelnummer: WAG-737-212
GTIN: 4045454022785
HAN: 737-212
Inhalt: 16 Stück

Dreistock-Leiterplattenklemme 737-212, 36-polig, 2,5 mm², Rastermaß 5 mm, CAGE CLAMP®. Werkzeuglose Verdrahtung für Steuerungsleiterplatten und.

209,99 €

13,12 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 326,92 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Dreistock-Leiterplattenklemme 737-212 ist eine 36-polige Anschlussleiste für Leiterplatten im Rastermaß 5 mm. Sie verbindet elektronische Steuerungen und Sensorik-Module mit verdrahteten Anschlussebenen. Die Klemme akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm² sowohl ein- als auch mehradrig, mit oder ohne Aderendhülse. Das Gehäuse besteht aus Polyamid PA66, Brennbarkeitsklasse V0 nach UL 94. Die Kontakte sind verzinnt. Das Rastermaß von 5 mm ermöglicht kompakte Anordnungen auf Platinen. Die CAGE CLAMP®-Anschlusstechnik verzichtet auf Crimpen oder manuelle Vorabisolierung — der Leiter wird im 45°-Winkel eingeführt und sitzt unmittelbar in der Käfigzugfeder. Der Betätigungsmechanismus erfolgt per standardisiertes Betätigungswerkzeug. Der Temperaturbereich liegt zwischen ?60 und +105 °C.

Anwendungsbereiche

Typische Einsatzfelder sind die Verdrahtung von Maschinensteuerungen in Schaltschränken, die Anbindung von Messwerterfassern an zentrale Steuermodule sowie die Signalverteilung in Verpackungs- und Automatisierungsanlagen.

Vorteile gegenüber Alternativen

Im Unterschied zu schraubgebundenen Leiterplattenklemmen ermöglicht CAGE CLAMP® eine schnellere Montage ohne Werkzeugwechsel zwischen Einstecken und Befestigung. Die Klemme wird mittels THT (Through-Hole-Technology) auf die Leiterplatte gelötet. Weitere Varianten mit anderen Polzahlen, Farben oder gemischten Klemmenleisten können über den WAGO-Configurator oder den Vertrieb angefordert werden.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,8048 kg
Artikelgewicht:	0,0503 kg
Abmessungen ( Länge × Breite × Höhe ):	3,10 × 6,11 × 4,40 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	36
Gesamte Anzahl der Potentiale	36
Anzahl Anschlusstypen	1
Anzahl der Ebenen	3
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	36

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	36

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	61,1 mm / 2.406 inch
Höhe	44 mm / 1.732 inch
Höhe ab Oberfläche	40 mm / 1.575 inch
Tiefe	31 mm / 1.22 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme versetzt
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,731MJ
Gewicht	50,3 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	16 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454022785
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
