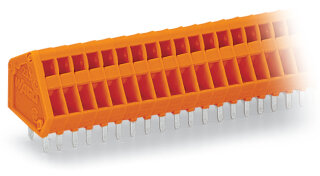

Leiterplattenklemme WAGO 233-408 8-polig 0,5 mm² CAGE CLAMP orange

Leiterplattenklemme WAGO 233-408 8-polig 0,5 mm² CAGE CLAMP orange

Artikelnummer: WAG-233-408
GTIN: 4045454049997
HAN: 233-408
Inhalt: 55 Stück

Hersteller WAGO

8-polige Leiterplattenklemme mit CAGE CLAMP®-Anschluss, 0,5 mm² Leiterquerschnitt, Rastermaß 2,54 mm, orange.

143,93 €

2,62 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 187,84 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Leiterplattenklemme WAGO 233-408 ist eine 8-polige Steckverbinderklemme mit CAGE CLAMP®-Technologie für die Leiterplattenmontage via THT-Lötstift. Sie akzeptiert Leiterquerschnitte von 0,08 bis 0,5 mm², sowohl eindrähtiger als auch feindrähtiger Ausführung, und kann mit oder ohne Aderendhülse angeschlossen werden. Das Rastermaß beträgt 2,54 mm, die Gesamtabmessungen liegen bei 22,62 mm Breite, 15,7 mm Höhe und 12,1 mm Tiefe. Die Kontakte sind verzinnt, das Gehäuse aus Polyamid (PA66) in Orange gefärbt und erfüllt die Brennbarkeitsklasse UL 94 V0. Der Temperaturbereich reicht von -60 bis +105 °C. Die CAGE CLAMP®-Anschlusstechnik mit Betätigungswerkzeug ermöglicht schnelle und sichere Drahtanschlüsse ohne vorbereitende Crimparbeiten.

Anwendungsbereiche

Typische Einsatzfelder sind die Signalverdrahtung in Automatisierungsgeräten, die Modul-zu-Modul-Verbindung in Steuerungssystemen sowie die Anschaltung von Sensor- und Aktorsignalen auf Leiterplatten.

Vorteile gegenüber Alternativen

Gegenüber Schraubklemmen ermöglicht CAGE CLAMP® schnellere Bestückung ohne zusätzliche Werkzeuge und ohne Beschädigungsrisiko von feinen Leitern. Das Produkt kann mit anderen Polzahlen, Farben und als farbig gemischte Klemmenleiste über den WAGO Configurator oder den Vertrieb konfiguriert werden.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,1540 kg

Artikelgewicht:

0,0028 kg

Abmessungen ( Länge × Breite × Höhe ):

1,21 × 2,26 × 1,57 cm

Technische Daten:

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	8
Gesamte Anzahl der Potentiale	8
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 0,5 mm² / 28 ... 20 AWG
Feindrähtiger Leiter	0,08 ... 0,5 mm² / 28 ... 20 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 mm²
Hinweis (Leiterquerschnitt)	Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig.
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	30°
Polzahl	8

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 0,5 mm² / 28 ... 20 AWG
Feindrähtiger Leiter	0,08 ... 0,5 mm² / 28 ... 20 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 mm²
Hinweis (Leiterquerschnitt)	Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig.
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	30°
Polzahl	8

Geometrische Daten

Rastermaß	2,54 mm / 0.1 inch
Breite	22,62 mm / 0.891 inch
Höhe	15,7 mm / 0.618 inch
Höhe ab Oberfläche	11,7 mm / 0.461 inch
Tiefe	12,1 mm / 0.476 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,5 x 0,75 mm
Bohrlochdurchmesser mit Toleranz	1,1 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,036MJ
Gewicht	2,8 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	220 (55) St.
Verpackungsart	Karton
Ursprungsland	CH
GTIN	4045454049997
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
