Produktbeschreibung

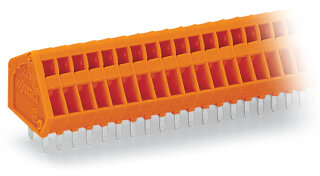

Die orangefarbene 9-polige Leiterplattenklemme 233-409 mit CAGE CLAMP®-Anschluss wird mit einem Betätigungswerkzeug geöffnet. Der Leiteranschluss liegt in einem Winkel von 30° zur Leiterplatte, die Abisolierlänge beträgt 5 bis 6 mm. Angeschlossen werden eindrähtige und feindrähtige Leiter von 0,08 bis 0,5 mm² (28 bis 20 AWG). Die Klemme wird in THT-Technik mit zwei Lötstiften pro Potential bestückt, das Rastermaß beträgt 2,54 mm. Das Hauptgehäuse besteht aus Polyamid (PA66) der Brennbarkeitsklasse UL 94 V0, der Grenztemperaturbereich liegt bei -60 bis +105 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1600 kg
|
| Artikelgewicht: |
0,0032 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,21 × 2,52 × 1,57 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
9 |
| Gesamte Anzahl der Potentiale |
9 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Eindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 mm² |
| Hinweis (Leiterquerschnitt) |
Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig. |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
30° |
| Polzahl |
9 |
Anschluss 1
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Eindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 mm² |
| Hinweis (Leiterquerschnitt) |
Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig. |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
30° |
| Polzahl |
9 |
Geometrische Daten
| Rastermaß |
2,54 mm / 0.1 inch |
| Breite |
25,16 mm / 0.991 inch |
| Höhe |
15,7 mm / 0.618 inch |
| Höhe ab Oberfläche |
11,7 mm / 0.461 inch |
| Tiefe |
12,1 mm / 0.476 inch |
| Lötstiftlänge |
4 mm
|
| Lötstiftabmessungen |
0,5 x 0,75 mm |
| Bohrlochdurchmesser mit Toleranz |
1,1 (+0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,04MJ |
| Gewicht |
3,2 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
200 (50) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4045454050023 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Anschlussdaten
| Klemmstellen |
9 |
| Gesamte Anzahl der Potentiale |
9 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Eindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter |
0,08 ... 0,5 mm² / 28 ... 20 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 mm² |
| Hinweis (Leiterquerschnitt) |
Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig. |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
30° |
| Polzahl |
9 |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Geometrische Daten
| Rastermaß |
2,54 mm / 0.1 inch |
| Breite |
25,16 mm / 0.991 inch |
| Höhe |
15,7 mm / 0.618 inch |
| Höhe ab Oberfläche |
11,7 mm / 0.461 inch |
| Tiefe |
12,1 mm / 0.476 inch |
| Lötstiftlänge |
4 mm
|
| Lötstiftabmessungen |
0,5 x 0,75 mm |
| Bohrlochdurchmesser mit Toleranz |
1,1 (+0,1) mm |
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,04MJ |
| Gewicht |
3,2 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
200 (50) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4045454050023 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
