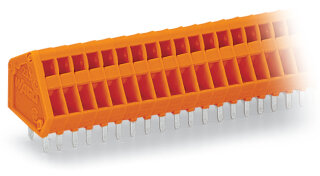

Leiterplattenklemme 233-407 7-polig CAGE CLAMP 0,5 mm² orange

Leiterplattenklemme 233-407 7-polig CAGE CLAMP 0,5 mm² orange

Artikelnummer: WAG-233-407
GTIN: 4045454049980
HAN: 233-407
Inhalt: 60 Stück

7-polige Leiterplattenklemme 233-407 mit CAGE CLAMP®-Anschluss für Leiterquerschnitte 0,08 bis 0,5 mm². Rastermaß 2,54 mm, orange, THT-Lötstiftmontage.

138,54 €

2,31 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 181,36 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Leiterplattenklemme 233-407 ist eine 7-polige Steckverbinderkomponente von WAGO mit CAGE CLAMP®-Anschlusstechnik für die direkte Leiterplattenmontage per THT-Lötstiftverbindung. Die Klemme akzeptiert Leiterquerschnitte von 0,08 bis 0,5 mm² (28 bis 20 AWG) sowohl als eindrähtiger als auch als feindrähtiger Leiter mit oder ohne Aderendhülse. Das Rastermaß beträgt 2,54 mm, die Bauabmessungen liegen bei 20,08 × 15,7 × 12,1 mm, die Lötstifte sind 4 mm lang und zweifach pro Potential angeordnet. Die Betätigung erfolgt mittels Betätigungswerkzeug, wobei Leiter im 30°-Winkel zur Platine eingeführt werden und eine Abisolierlänge von 5 bis 6 mm erforderlich ist. Der Temperaturbereich erstreckt sich von ?60 bis +105 °C, das Isoliermaterial ist Polyamid 66 (V0-Brennbarkeitsklasse) in orangefarbiger Ausführung. Die CAGE CLAMP®-Federklemme ermöglicht werkzeuglose Leiterabzüge und arbeitet ohne vorherige Aderendhülsen-Vorkriminpung.

Anwendungsbereiche

Typische Anwendungsfelder sind die Anbindung von Messsensoren an Steuerleiterplatten, die Verdrahtung von Überwachungsmodulen in Schaltschränken sowie die Feldbus-Geräteverdrahtung in dezentralisierten Automatisierungssystemen.

Vorteile gegenüber Alternativen

Im Unterschied zu klassischen Schraubklemmen benötigt die CAGE CLAMP® keine werkzeuggebundene Leiterverriegelung und reduziert Montagezeit erheblich. WAGO bietet die Serie 233 auch in anderen Polzahlen und Farben sowie kundenspezifische Bestückungen über den Konfigurator an.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,1500 kg

Artikelgewicht:

0,0025 kg

Abmessungen ( Länge × Breite × Höhe ):

1,21 × 2,01 × 1,57 cm

Technische Daten:

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	7
Gesamte Anzahl der Potentiale	7
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 0,5 mm² / 28 ... 20 AWG
Feindrähtiger Leiter	0,08 ... 0,5 mm² / 28 ... 20 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 mm²
Hinweis (Leiterquerschnitt)	Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig.
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	30°
Polzahl	7

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 0,5 mm² / 28 ... 20 AWG
Feindrähtiger Leiter	0,08 ... 0,5 mm² / 28 ... 20 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 mm²
Hinweis (Leiterquerschnitt)	Leiteranschluss 0,75 mm² / 18 AWG möglich, jedoch aufgrund des Isolationsdurchmessers nicht durchgängig.
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	30°
Polzahl	7

Geometrische Daten

Rastermaß	2,54 mm / 0.1 inch
Breite	20,08 mm / 0.791 inch
Höhe	15,7 mm / 0.618 inch
Höhe ab Oberfläche	11,7 mm / 0.461 inch
Tiefe	12,1 mm / 0.476 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,5 x 0,75 mm
Bohrlochdurchmesser mit Toleranz	1,1 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,032MJ
Gewicht	2,5 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	240 (60) St.
Verpackungsart	Karton
Ursprungsland	CH
GTIN	4045454049980
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
