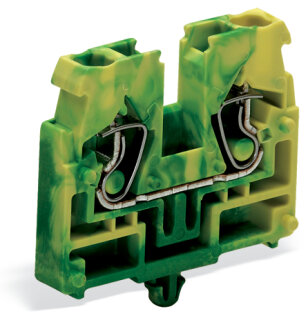

2-Leiter-Endklemme 869-337 CAGE CLAMP 2,5 mm² grün-gelb

2-Leiter-Endklemme 869-337 CAGE CLAMP 2,5 mm² grün-gelb

Artikelnummer: WAG-869-337
GTIN: 4044918480307
HAN: 869-337
Inhalt: 100 Stück

2-Leiter-Endklemme 869-337, 2,5 mm², CAGE CLAMP®, grün-gelb Schutzleiterklemme mit Rastfuß. Werkzeuglose Verdrahtung für Schaltschrank- und.

137,45 €

1,37 € pro 1 Stück

inkl. 19% USt. , zzgl.

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 2-Leiter-Endklemme 869-337 von WAGO ist eine grün-gelb gekennzeichnete Schutzleiterklemme mit Rastfuß für Frontverdrahtung in Schaltschränken und Steuerverteilern. Die Klemme ist ausgeführt als 1-poliges Element mit 2 Klemmstellen und basiert auf der CAGE CLAMP®-Anschlusstechnik, die keine Aderendhülsen erfordert. Sie akzeptiert eindrähtige Leiter von 0,08 bis 2,5 mm² und feindrähtige Leiter bis 4 mm² beziehungsweise bis 1,5 mm² mit Kunststoffkragen-Aderendhülse. Die erforderliche Abisolierlänge beträgt 6 bis 7 mm, das maximale Isolationsdurchmesser liegt bei 4,4 mm. Die kompakte Bauform mit den Abmessungen 5 × 32,1 × 33,4 mm ermöglicht dichte Belegung in beengten Schaltschränken. Der Isolierwerkstoff ist Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94 und halogenfrei.

Anwendungsbereiche

Typische Einsatzfelder sind die Erdungsleiter-Anschlüsse in Niederspannungsverteilern sowie Schutzleiterbeschaltungen in Prozesssteuerungen und Automatisierungsanlagen. Auch in dezentralen Sensor-Aktor-Verteilern und Steuerungsmodulboxen wird diese Mini-Reihenklemme häufig verwendet.

Vorteile gegenüber Alternativen

Im Unterschied zu zweipoliger Ausführung konzentriert sich diese Ausführung gezielt auf die separate Schutzleiter-Anbindung ohne Leitungsquerschnitt-Kompromisse. Die Betätigung erfolgt über Betätigungswerkzeug, das Rastfuß-System ermöglicht sichere Montage auf der 35-mm-Tragschiene. Umfangreiche Varianten in verschiedenen Farben und Querschnitten ergänzen die Serie 869.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,4000 kg
Artikelgewicht:	0,0040 kg
Abmessungen ( Länge × Breite × Höhe ):	3,34 × 0,50 × 3,21 cm

Technische Daten

Hinweise

Sicherheitshinweis	Max. Isolationsdurchmesser: 4,4 mm

Elektrische Daten

Verdrahtungsrichtung	Frontverdrahtung

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,08 ... 1,5 mm² / 28 ... 14 AWG
Abisolierlänge	6 ... 7 mm / 0.24 ... 0.28 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,08 ... 1,5 mm² / 28 ... 14 AWG
Abisolierlänge	6 ... 7 mm / 0.24 ... 0.28 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	5 mm / 0.197 inch
Höhe	32,1 mm / 1.264 inch
Höhe ab Oberfläche	27,6 mm / 1.087 inch
Tiefe	33,4 mm / 1.315 inch

Mechanische Daten

Bauform	horizontale Bauform
Befestigungsart	Rastfuß
Beschriftungsebene	Seitliche Beschriftung

Werkstoffdaten

Farbe	grün-gelb
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,07MJ
Halogenfrei	Ja
Gewicht	4 g

Kaufmännische Daten

VPE (UVPE)	100 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918480307
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-06
eCl@ss 9.0	27-14-11-06
ETIM 9.0	EC001284
ETIM 10.0	EC001284
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
