Produktbeschreibung

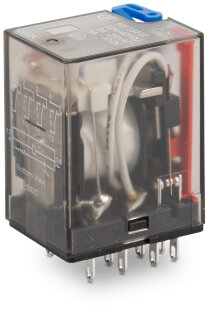

Das Elementarrelais 858-184 ist ein Schaltrelais für DC-Steuerkreise mit einer Eingangsnennspannung von 220 V und einem Eingangsnennstrom von 5 mA. Das Relais verfügt über zwei Wechslerkontakte mit Silber-Nickel-Werkstoff (AgNi), einen Grenzdauerstrom von 12 A und eine maximale Schaltspannung von 250 V AC. Die maximale Schaltleistung beträgt im AC-Betrieb 3000 VA. Das Relais ist für einen Temperaturbereich von -40 bis +70 °C ausgelegt und erreicht eine Spannungsfestigkeit von 2,5 kVeff zwischen Steuer- und Lastkreis nach EN 61810-1. Die Bauform ist als steckbares Modul mit einer Breite von 21,2 mm und einer Höhe von 35,6 mm ausgeführt und entspricht einer Bauhöhe von 35 mm. Eine rote LED mit mechanischem Schaltanzeiger signalisiert den Schaltzustand.
Anwendungsbereiche
Typische Anwendungsfelder sind die Steuerung von Magnetspulen in Schützen und Schaltgeräten sowie die Signalverarbeitung in Schaltschränken für Maschinen- und Anlagenbau. Das Relais wird auch zur Schaltung von Lastkreisen mit DC-Last eingesetzt, wobei die genaue Belastbarkeit nach Lastgrenzkurve zu prüfen ist.
Vorteile gegenüber Alternativen
Im Vergleich zu reinen Schützen bietet dieses kompakte Elementarrelais eine platzsparende Lösung für Steuerfunktionen mit niedriger Lastleistung. Die Handbedienung ermöglicht manuelle Überprüfung und Testschaltung ohne Stromzufuhr.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0945 kg
|
| Artikelgewicht: |
0,0315 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,75 × 2,12 × 3,56 cm |
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
DC 220 V |
| Eingangsnennstrom bei UN |
5 mA
|
| Anzahl Wechsler/Umschaltkontakte |
2 |
| Kontaktwerkstoff (Relais) |
AgNi |
| Grenzdauerstrom |
12 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 24 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 3000 VA; DC siehe Lastgrenzkurve |
| Schaltvermögen |
AC-15: 1,5 A / AC 240 V; DC-13: 0,1 A / DC 250 V |
| Empfohlene Minimallast |
10 V / 5 mA / 300 mW |
| Ansprechzeit typ. |
13 ms
|
| Rückfallzeit typ. |
3 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
| Schalthäufigkeit mit Last/ohne Last max. |
20 min-1 / 200 min-1 |
| Statusanzeige |
LED rotmechanisch |
Steuerkreis
| Eingangsnennspannung UN |
DC 220 V |
| Eingangsnennstrom bei UN |
5 mA
|
Lastkreis
| Anzahl Wechsler/Umschaltkontakte |
2 |
| Kontaktwerkstoff (Relais) |
AgNi |
| Grenzdauerstrom |
12 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 24 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 3000 VA; DC siehe Lastgrenzkurve |
| Schaltvermögen |
AC-15: 1,5 A / AC 240 V; DC-13: 0,1 A / DC 250 V |
| Empfohlene Minimallast |
10 V / 5 mA / 300 mW |
| Ansprechzeit typ. |
13 ms
|
| Rückfallzeit typ. |
3 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
| Schalthäufigkeit mit Last/ohne Last max. |
20 min-1 / 200 min-1 |
Signalisierung
| Statusanzeige |
LED rotmechanisch |
Sicherheit und Schutz
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
2,5 kVeff |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) |
1,5 kVeff |
| Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min) |
2,5 kVeff |
| Schutzart |
IP20 |
Geometrische Daten
| Breite |
21,2 mm / 0.835 inch |
| Höhe ab Oberfläche |
35,6 mm / 1.402 inch |
| Tiefe |
27,5 mm / 1.083 inch |
Mechanische Daten
| Montageart |
Steckbares Modul |
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-40 ... +70 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +85 °C |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61810-1 |
Kaufmännische Daten
| VPE (UVPE) |
3 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4055143693288 |
| Zolltarifnummer |
85364900990 |
Produktklassifikation
| UNSPSC |
39122334 |
| eCl@ss 10.0 |
27-37-16-01 |
| eCl@ss 9.0 |
27-37-16-01 |
| ETIM 9.0 |
EC001437 |
| ETIM 10.0 |
EC001437 |
| ECCN |
NO US CLASSIFICATION |
